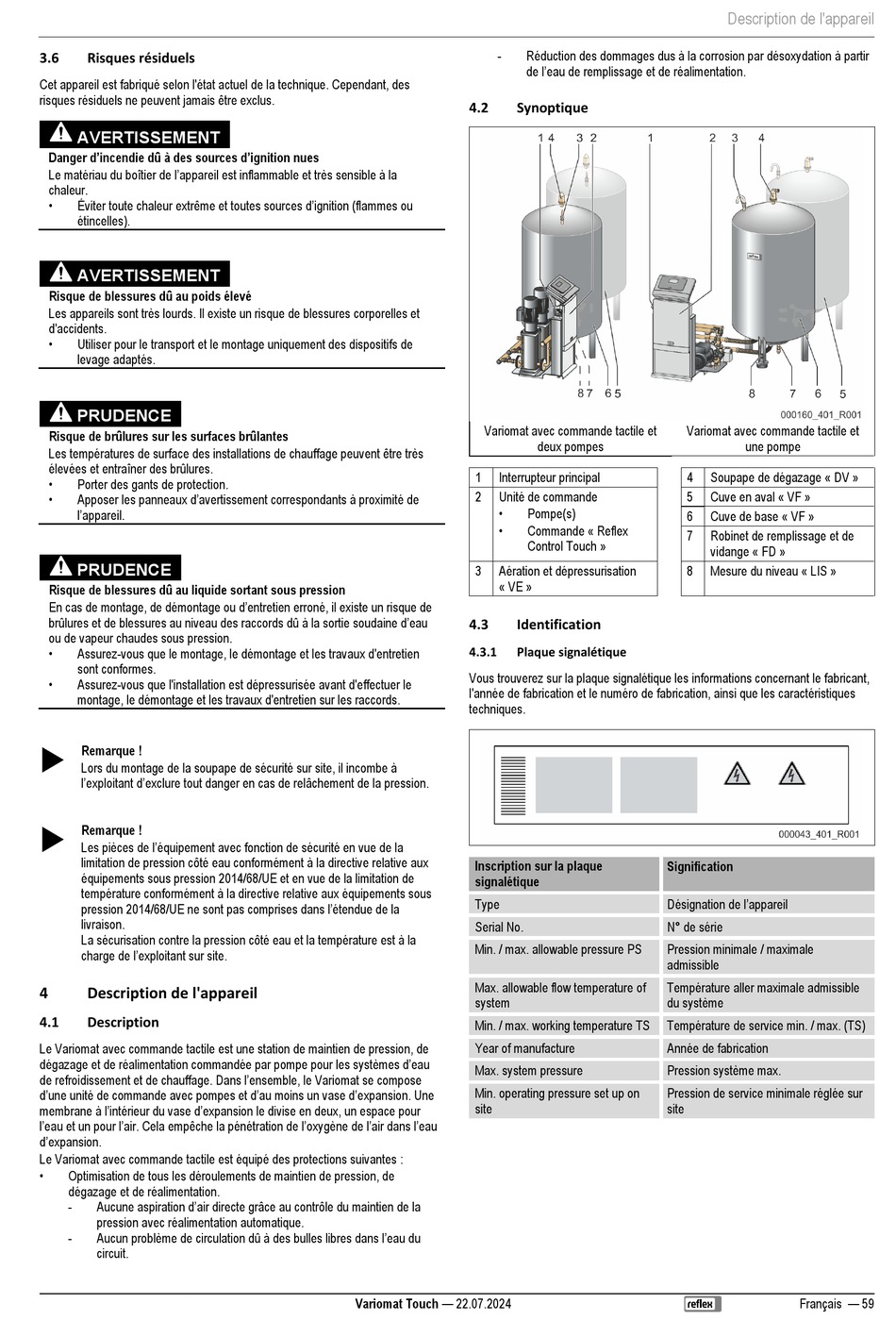

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 59

3.6 Risques résiduels
Cet appareil est fabriqué selon l'état actuel de la technique. Cependant, des
risques résiduels ne peuvent jamais être exclus.
AVERTISSEMENT
Danger d'incendie dû à des sources d'ignition nues
Le matériau du boîtier de l'appareil est inflammable et très sensible à la
chaleur.
• Éviter toute chaleur extrême et toutes sources d'ignition (flammes ou
étincelles).
AVERTISSEMENT
Risque de blessures dû au poids élevé
Les appareils sont très lourds. Il existe un risque de blessures corporelles et
d'accidents.
•
Utiliser pour le transport et le montage uniquement des dispositifs de
levage adaptés.
PRUDENCE
Risque de brûlures sur les surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
•
Porter des gants de protection.
• Apposer les panneaux d'avertissement correspondants à proximité de
l'appareil.
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque de
brûlures et de blessures au niveau des raccords dû à la sortie soudaine d'eau
ou de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.

Remarque !
Lors du montage de la soupape de sécurité sur site, il incombe à
l'exploitant d'exclure tout danger en cas de relâchement de la pression.

Remarque !
Les pièces de l'équipement avec fonction de sécurité en vue de la
limitation de pression côté eau conformément à la directive relative aux
équipements sous pression 2014/68/UE et en vue de la limitation de
température conformément à la directive relative aux équipements sous
pression 2014/68/UE ne sont pas comprises dans l'étendue de la
livraison.
La sécurisation contre la pression côté eau et la température est à la
charge de l'exploitant sur site.
4 Description de l'appareil
4.1 Description
Le Variomat avec commande tactile est une station de maintien de pression, de
dégazage et de réalimentation commandée par pompe pour les systèmes d'eau
de refroidissement et de chauffage. Dans l'ensemble, le Variomat se compose
d'une unité de commande avec pompes et d'au moins un vase d'expansion. Une
membrane à l'intérieur du vase d'expansion le divise en deux, un espace pour
l'eau et un pour l'air. Cela empêche la pénétration de l'oxygène de l'air dans l'eau
d'expansion.
Le Variomat avec commande tactile est équipé des protections suivantes :
•
Optimisation de tous les déroulements de maintien de pression, de
dégazage et de réalimentation.
Aucune aspiration d'air directe grâce au contrôle du maintien de la
-
pression avec réalimentation automatique.
Aucun problème de circulation dû à des bulles libres dans l'eau du
-
circuit.
-
4.2 Synoptique
Variomat avec commande tactile et
1 Interrupteur principal
2 Unité de commande
•
•
3 Aération et dépressurisation
« VE »
4.3 Identification
4.3.1 Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le fabricant,
l'année de fabrication et le numéro de fabrication, ainsi que les caractéristiques
techniques.
Inscription sur la plaque
signalétique
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Variomat Touch — 22.07.2024
Réduction des dommages dus à la corrosion par désoxydation à partir
de l'eau de remplissage et de réalimentation.
Variomat avec commande tactile et
deux pompes
4
5
Pompe(s)
6
Commande « Reflex
7
Control Touch »
8
Signification
Désignation de l'appareil
N° de série
Pression minimale / maximale
admissible
Température aller maximale admissible
du système
Température de service min. / max. (TS)
Année de fabrication
Pression système max.
Pression de service minimale réglée sur
site
Description de l'appareil
une pompe
Soupape de dégazage « DV »
Cuve en aval « VF »
Cuve de base « VF »
Robinet de remplissage et de
vidange « FD »
Mesure du niveau « LIS »
