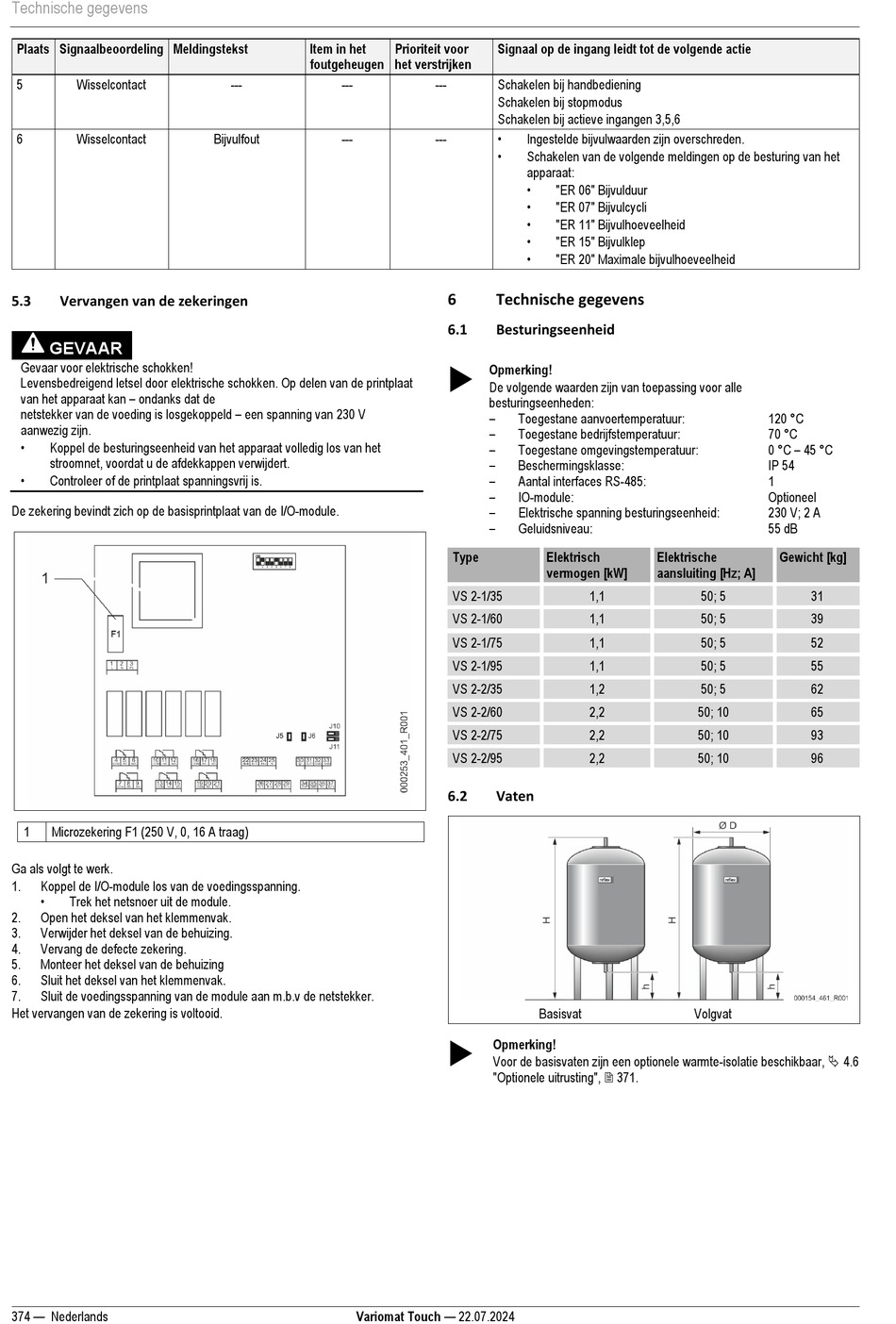

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 374

Technische gegevens
Plaats Signaalbeoordeling Meldingstekst
5 Wisselcontact
6 Wisselcontact
5.3 Vervangen van de zekeringen
GEVAAR
Gevaar voor elektrische schokken!
Levensbedreigend letsel door elektrische schokken. Op delen van de printplaat
van het apparaat kan – ondanks dat de
netstekker van de voeding is losgekoppeld – een spanning van 230 V
aanwezig zijn.
•
Koppel de besturingseenheid van het apparaat volledig los van het
stroomnet, voordat u de afdekkappen verwijdert.
•
Controleer of de printplaat spanningsvrij is.
De zekering bevindt zich op de basisprintplaat van de I/O-module.
1 Microzekering F1 (250 V, 0, 16 A traag)
Ga als volgt te werk.
1. Koppel de I/O-module los van de voedingsspanning.
•
Trek het netsnoer uit de module.
2. Open het deksel van het klemmenvak.
3. Verwijder het deksel van de behuizing.
4. Vervang de defecte zekering.
5. Monteer het deksel van de behuizing
6. Sluit het deksel van het klemmenvak.
7. Sluit de voedingsspanning van de module aan m.b.v de netstekker.
Het vervangen van de zekering is voltooid.
374 — Nederlands
Item in het
foutgeheugen
--- ---
Bijvulfout ---
Variomat Touch — 22.07.2024
Prioriteit voor Signaal op de ingang leidt tot de volgende actie
het verstrijken
--- Schakelen bij handbediening
Schakelen bij stopmodus
Schakelen bij actieve ingangen 3,5,6
•
--- Ingestelde bijvulwaarden zijn overschreden.
•
Schakelen van de volgende meldingen op de besturing van het
apparaat:
•
"ER 06" Bijvulduur
•
"ER 07" Bijvulcycli
•
"ER 11" Bijvulhoeveelheid
•
"ER 15" Bijvulklep
•
"ER 20" Maximale bijvulhoeveelheid
6 Technische gegevens
6.1 Besturingseenheid

Opmerking!
De volgende waarden zijn van toepassing voor alle
besturingseenheden:
–
Toegestane aanvoertemperatuur:
–
Toegestane bedrijfstemperatuur:
–
Toegestane omgevingstemperatuur:
–
Beschermingsklasse:
–
Aantal interfaces RS-485:
–
IO-module:
–
Elektrische spanning besturingseenheid:
–
Geluidsniveau:
Type Elektrisch
vermogen [kW]
VS 2-1/35
VS 2-1/60
VS 2-1/75
VS 2-1/95
VS 2-2/35
VS 2-2/60
VS 2-2/75
VS 2-2/95
6.2 Vaten
Basisvat

Opmerking!
Voor de basisvaten zijn een optionele warmte-isolatie beschikbaar,  4.6
"Optionele uitrusting",  371.
Elektrische
aansluiting [Hz; A]
1,1 50; 5
1,1 50; 5
1,1 50; 5
1,1 50; 5
1,2 50; 5
2,2 50; 10
2,2 50; 10
2,2 50; 10
Volgvat
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Optioneel
230 V; 2 A
55 dB
Gewicht [kg]
31
39
52
55
62
65
93
96
