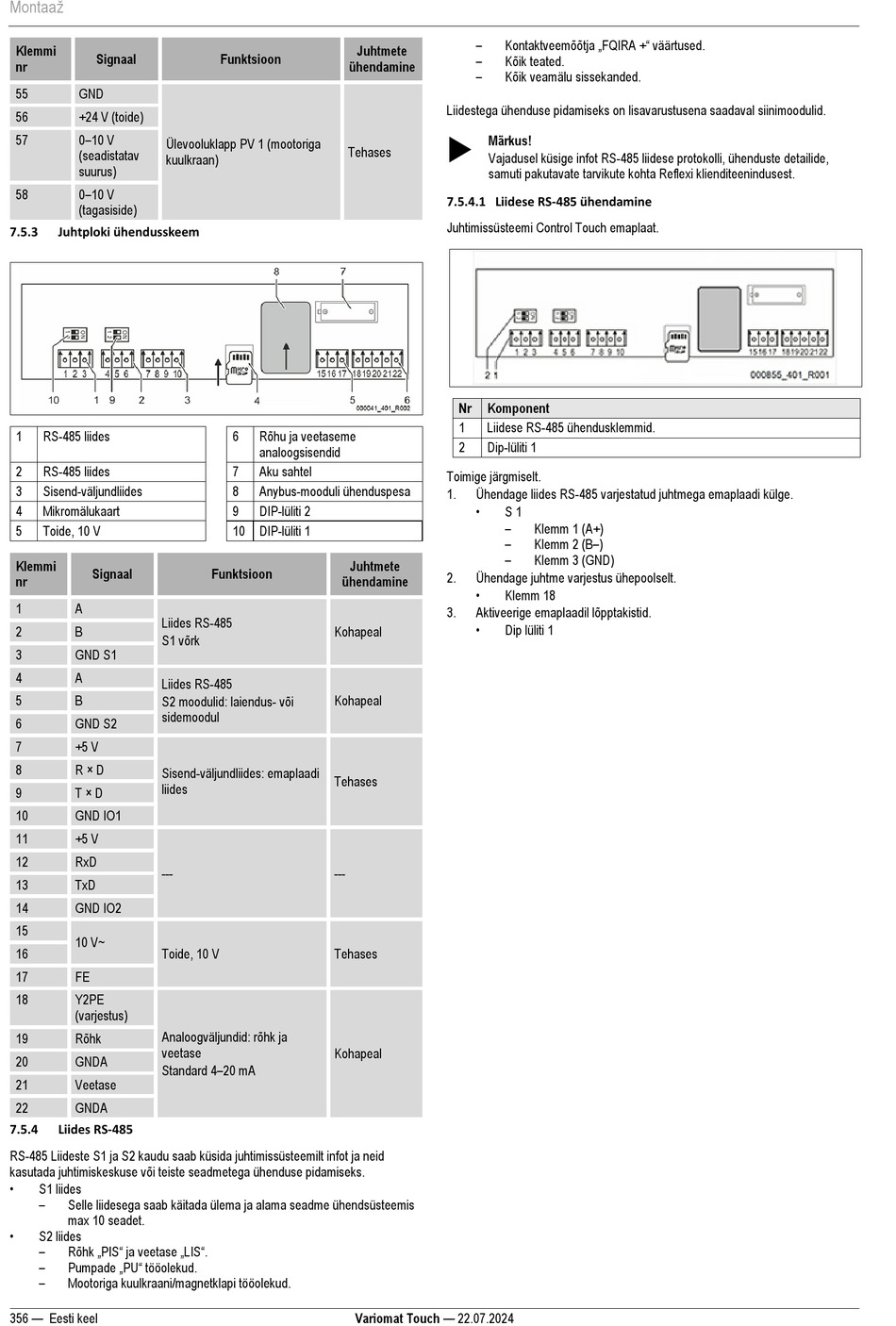

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 356

Montaaž
Klemmi
Signaal
nr
55 GND
56 +24 V (toide)
57 0–10 V
Ülevooluklapp PV 1 (mootoriga
(seadistatav
kuulkraan)
suurus)
58 0–10 V
(tagasiside)
7.5.3 Juhtploki ühendusskeem
1 RS-485 liides
2 RS-485 liides
3 Sisend-väljundliides
4 Mikromälukaart
5 Toide, 10 V
Klemmi
Signaal
nr
1 A
Liides RS-485
2 B
S1 võrk
3 GND S1
4 A
Liides RS-485
5 B
S2 moodulid: laiendus- või
sidemoodul
6 GND S2
7 +5 V
8 R × D
Sisend-väljundliides: emaplaadi
liides
9 T × D
10 GND IO1
11 +5 V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 Toide, 10 V
17 FE
18 Y2PE
(varjestus)
Analoogväljundid: rõhk ja
19 Rõhk
veetase
20 GNDA
Standard 4–20 mA
21 Veetase
22 GNDA
7.5.4 Liides RS-485
RS-485 Liideste S1 ja S2 kaudu saab küsida juhtimissüsteemilt infot ja neid
kasutada juhtimiskeskuse või teiste seadmetega ühenduse pidamiseks.
•
S1 liides
–
Selle liidesega saab käitada ülema ja alama seadme ühendsüsteemis
max 10 seadet.
•
S2 liides
– Rõhk „PIS" ja veetase „LIS".
– Pumpade „PU" tööolekud.
–
Mootoriga kuulkraani/magnetklapi tööolekud.
356 — Eesti keel
Juhtmete
Funktsioon
ühendamine
Tehases
6 Rõhu ja veetaseme
analoogsisendid
7 Aku sahtel
8 Anybus-mooduli ühenduspesa
9 DIP-lüliti 2
10 DIP-lüliti 1
Juhtmete
Funktsioon
ühendamine
Kohapeal
Kohapeal
Tehases
---
Tehases
Kohapeal
Variomat Touch — 22.07.2024
– Kontaktveemõõtja „FQIRA +" väärtused.
–
Kõik teated.
–
Kõik veamälu sissekanded.
Liidestega ühenduse pidamiseks on lisavarustusena saadaval siinimoodulid.

Märkus!
Vajadusel küsige infot RS-485 liidese protokolli, ühenduste detailide,
samuti pakutavate tarvikute kohta Reflexi klienditeenindusest.
7.5.4.1 Liidese RS-485 ühendamine
Juhtimissüsteemi Control Touch emaplaat.
Nr Komponent
1 Liidese RS-485 ühendusklemmid.
2 Dip-lüliti 1
Toimige järgmiselt.
1. Ühendage liides RS-485 varjestatud juhtmega emaplaadi külge.
•
S 1
–
Klemm 1 (A+)
–
Klemm 2 (B–)
–
Klemm 3 (GND)
2. Ühendage juhtme varjestus ühepoolselt.
•
Klemm 18
3. Aktiveerige emaplaadil lõpptakistid.
•
Dip lüliti 1
