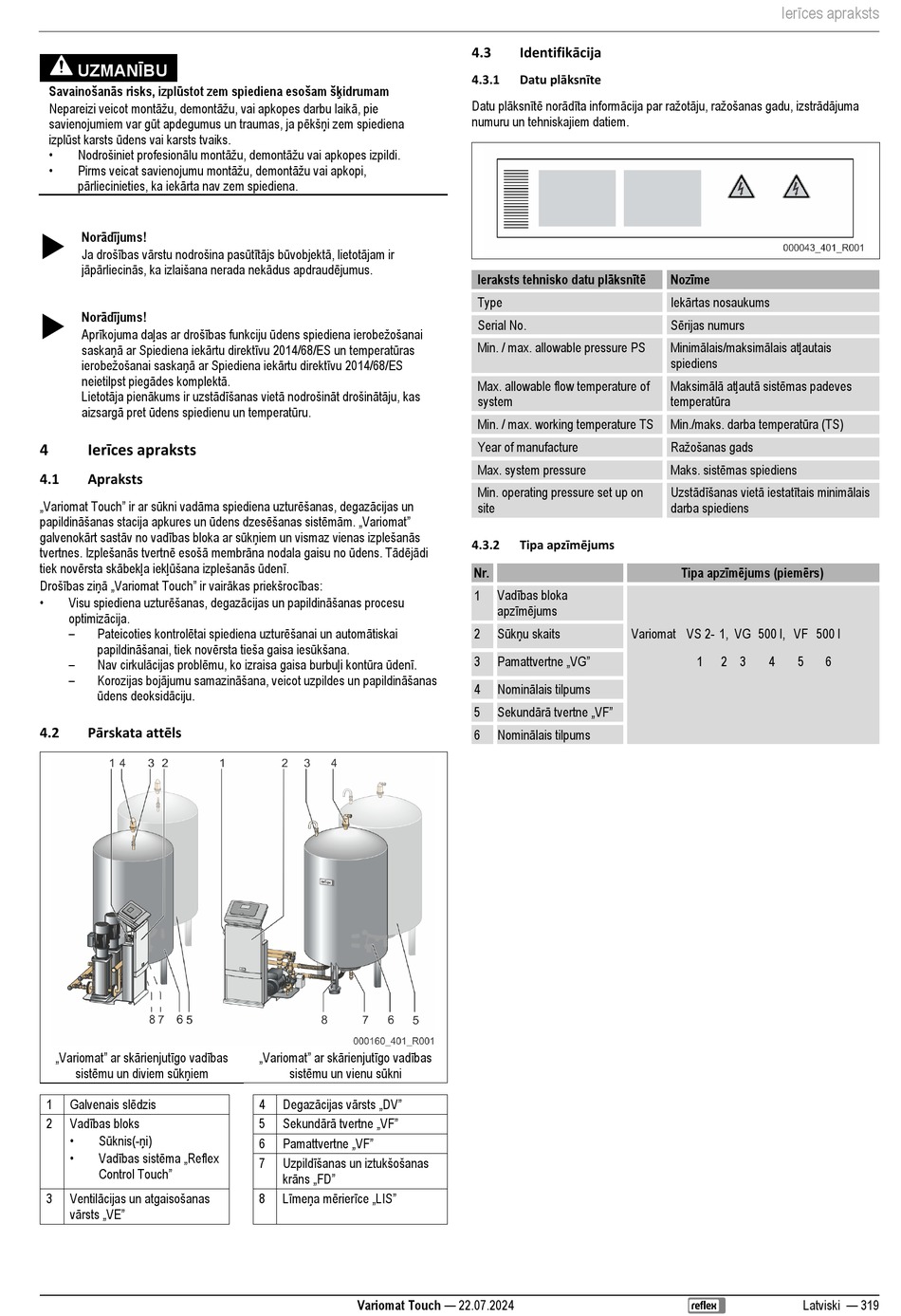

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 319

UZMANĪBU
Savainošanās risks, izplūstot zem spiediena esošam šķidrumam
Nepareizi veicot montāžu, demontāžu, vai apkopes darbu laikā, pie
savienojumiem var gūt apdegumus un traumas, ja pēkšņi zem spiediena
izplūst karsts ūdens vai karsts tvaiks.
• Nodrošiniet profesionālu montāžu, demontāžu vai apkopes izpildi.
• Pirms veicat savienojumu montāžu, demontāžu vai apkopi,
pārliecinieties, ka iekārta nav zem spiediena.
Norādījums!

Ja drošības vārstu nodrošina pasūtītājs būvobjektā, lietotājam ir
jāpārliecinās, ka izlaišana nerada nekādus apdraudējumus.
Norādījums!

Aprīkojuma daļas ar drošības funkciju ūdens spiediena ierobežošanai
saskaņā ar Spiediena iekārtu direktīvu 2014/68/ES un temperatūras
ierobežošanai saskaņā ar Spiediena iekārtu direktīvu 2014/68/ES
neietilpst piegādes komplektā.
Lietotāja pienākums ir uzstādīšanas vietā nodrošināt drošinātāju, kas
aizsargā pret ūdens spiedienu un temperatūru.
Ierīces apraksts
4
4.1 Apraksts
„Variomat Touch" ir ar sūkni vadāma spiediena uzturēšanas, degazācijas un
papildināšanas stacija apkures un ūdens dzesēšanas sistēmām. „Variomat"
galvenokārt sastāv no vadības bloka ar sūkņiem un vismaz vienas izplešanās
tvertnes. Izplešanās tvertnē esošā membrāna nodala gaisu no ūdens. Tādējādi
tiek novērsta skābekļa iekļūšana izplešanās ūdenī.
Drošības ziņā „Variomat Touch" ir vairākas priekšrocības:
• Visu spiediena uzturēšanas, degazācijas un papildināšanas procesu
optimizācija.
– Pateicoties kontrolētai spiediena uzturēšanai un automātiskai
papildināšanai, tiek novērsta tieša gaisa iesūkšana.
– Nav cirkulācijas problēmu, ko izraisa gaisa burbuļi kontūra ūdenī.
– Korozijas bojājumu samazināšana, veicot uzpildes un papildināšanas
ūdens deoksidāciju.
Pārskata attēls
4.2
„Variomat" ar skārienjutīgo vadības
sistēmu un diviem sūkņiem
Galvenais slēdzis
1
Vadības bloks
2
• Sūknis(-ņi)
• Vadības sistēma „Reflex
Control Touch"
Ventilācijas un atgaisošanas
3
vārsts „VE"
„Variomat" ar skārienjutīgo vadības
sistēmu un vienu sūkni
Degazācijas vārsts „DV"
4
Sekundārā tvertne „VF"
5
Pamattvertne „VF"
6
Uzpildīšanas un iztukšošanas
7
krāns „FD"
Līmeņa mērierīce „LIS"
8
Variomat Touch — 22.07.2024
Identifikācija
4.3
Datu plāksnīte
4.3.1
Datu plāksnītē norādīta informācija par ražotāju, ražošanas gadu, izstrādājuma
numuru un tehniskajiem datiem.
Ieraksts tehnisko datu plāksnītē
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Tipa apzīmējums
4.3.2
Nr.
Vadības bloka
1
apzīmējums
Sūkņu skaits
2 Variomat VS 2- 1, VG 500 l, VF 500 l
Pamattvertne „VG"
3
Nominālais tilpums
4
Sekundārā tvertne „VF"
5
Nominālais tilpums
6
Ierīces apraksts
Nozīme
Iekārtas nosaukums
Sērijas numurs
Minimālais/maksimālais atļautais
spiediens
Maksimālā atļautā sistēmas padeves
temperatūra
Min./maks. darba temperatūra (TS)
Ražošanas gads
Maks. sistēmas spiediens
Uzstādīšanas vietā iestatītais minimālais
darba spiediens
Tipa apzīmējums (piemērs)
1 2 3 4 5 6
