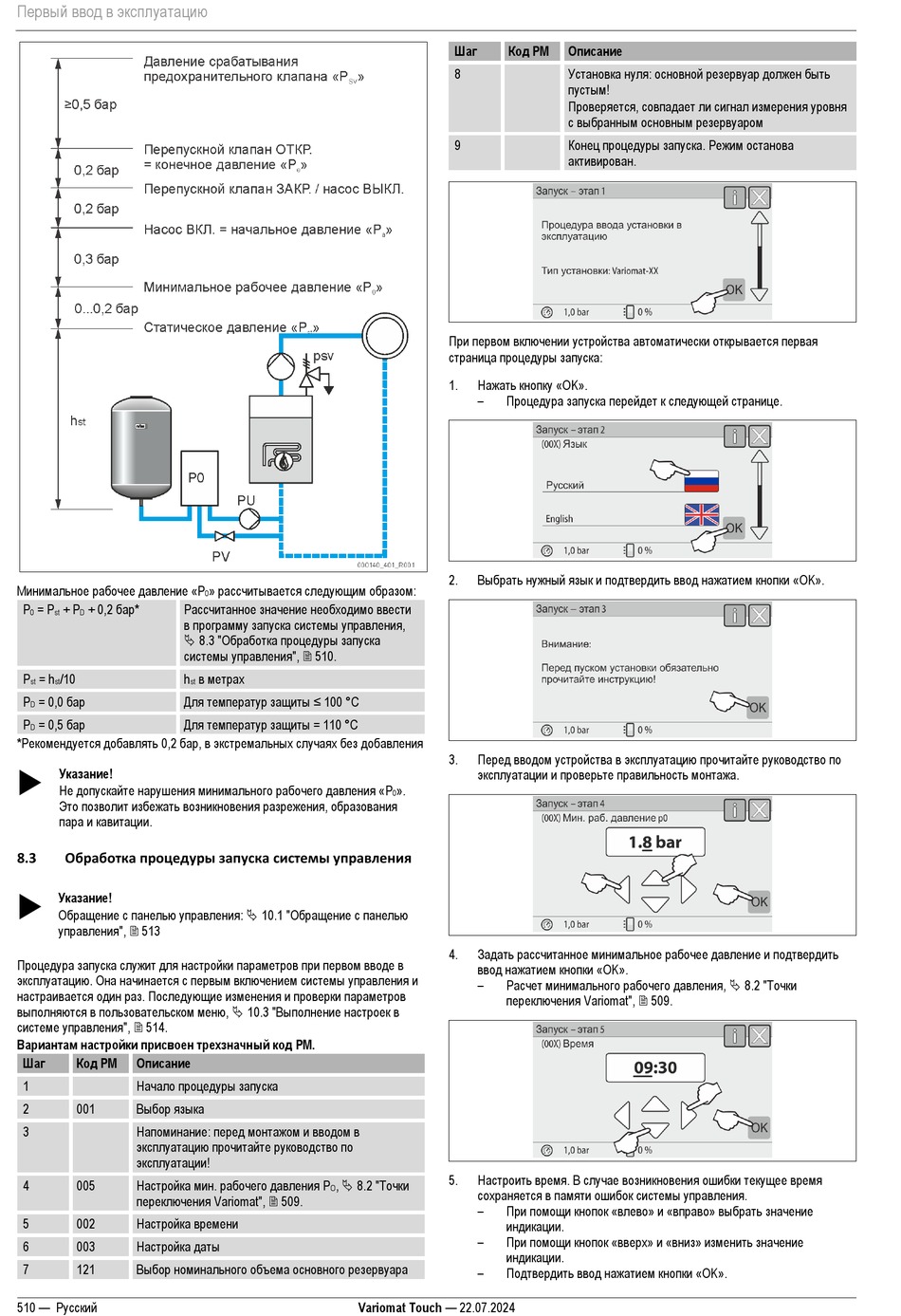

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 510

Первый ввод в эксплуатацию
Минимальное рабочее давление «P
+ 0,2 бар* Рассчитанное значение необходимо ввести
P = P + P
0 st D
в программу запуска системы управления,
 8.3 "Обработка процедуры запуска
системы управления",  510.
P = h /10 h
st st
= 0,0 бар Для температур защиты ≤ 100 °C
P
D
= 0,5 бар Для температур защиты = 110 °C
P
D
*Рекомендуется добавлять 0,2 бар, в экстремальных случаях без добавления
Указание!

Не допускайте нарушения минимального рабочего давления «P
Это позволит избежать возникновения разрежения, образования
пара и кавитации.
Обработка процедуры запуска системы управления
8.3
Указание!

Обращение с панелью управления:  10.1 "Обращение с панелью
управления",  513
Процедура запуска служит для настройки параметров при первом вводе в
эксплуатацию. Она начинается с первым включением системы управления и
настраивается один раз. Последующие изменения и проверки параметров
выполняются в пользовательском меню,  10.3 "Выполнение настроек в
системе управления",  514.
Вариантам настройки присвоен трехзначный код PM.
Шаг Код PM Описание
Начало процедуры запуска
1
Выбор языка
2 001
Напоминание: перед монтажом и вводом в
3
эксплуатацию прочитайте руководство по
эксплуатации!
Настройка мин. рабочего давления P
4 005
переключения Variomat",  509.
Настройка времени
5 002
Настройка даты
6 003
Выбор номинального объема основного резервуара
7 121
510 — Русский
» рассчитывается следующим образом:
0
в метрах
st
,  8.2 "Точки
O
Variomat Touch — 22.07.2024
Шаг Код PM
8
9
При первом включении устройства автоматически открывается первая
страница процедуры запуска:
Нажать кнопку «OK».
1.
– Процедура запуска перейдет к следующей странице.
Выбрать нужный язык и подтвердить ввод нажатием кнопки «OK».
2.
Перед вводом устройства в эксплуатацию прочитайте руководство по
3.
эксплуатации и проверьте правильность монтажа.
».
0
Задать рассчитанное минимальное рабочее давление и подтвердить
4.
ввод нажатием кнопки «OK».
– Расчет минимального рабочего давления,  8.2 "Точки
переключения Variomat",  509.
Настроить время. В случае возникновения ошибки текущее время
5.
сохраняется в памяти ошибок системы управления.
– При помощи кнопок «влево» и «вправо» выбрать значение
индикации.
– При помощи кнопок «вверх» и «вниз» изменить значение
индикации.
– Подтвердить ввод нажатием кнопки «OK».
Описание
Установка нуля: основной резервуар должен быть
пустым!
Проверяется, совпадает ли сигнал измерения уровня
с выбранным основным резервуаром
Конец процедуры запуска. Режим останова
активирован.
