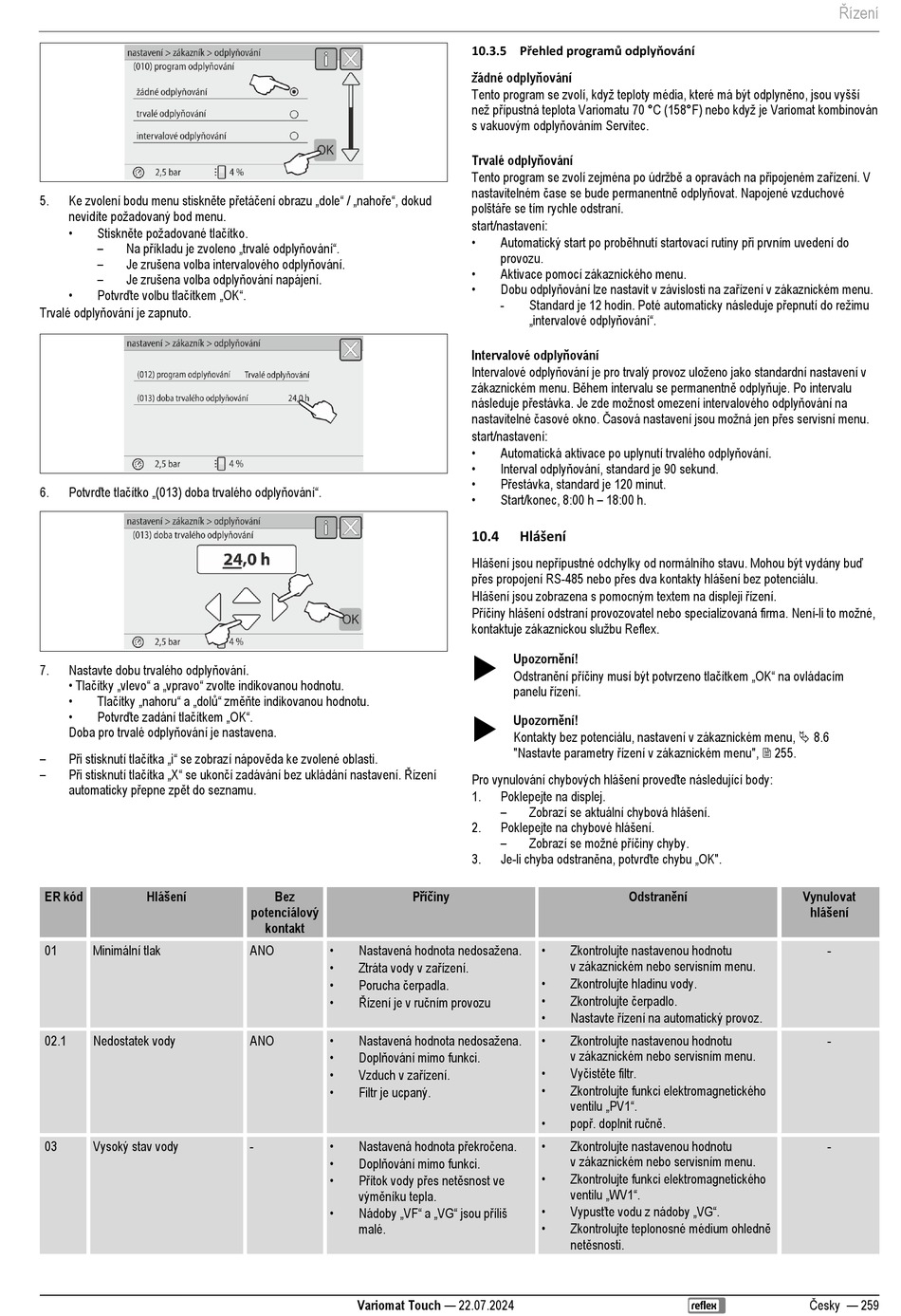

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 259

Ke zvolení bodu menu stiskněte přetáčení obrazu „dole" / „nahoře", dokud
5.
nevidíte požadovaný bod menu.
• Stiskněte požadované tlačítko.
– Na příkladu je zvoleno „trvalé odplyňování".
– Je zrušena volba intervalového odplyňování.
– Je zrušena volba odplyňování napájení.
• Potvrďte volbu tlačítkem „OK".
Trvalé odplyňování je zapnuto.
Potvrďte tlačítko „(013) doba trvalého odplyňování".
6.
Nastavte dobu trvalého odplyňování.
7.
• Tlačítky „vlevo" a „vpravo" zvolte indikovanou hodnotu.
• Tlačítky „nahoru" a „dolů" změňte indikovanou hodnotu.
• Potvrďte zadání tlačítkem „OK".
Doba pro trvalé odplyňování je nastavena.
– Při stisknutí tlačítka „i" se zobrazí nápověda ke zvolené oblasti.
– Při stisknutí tlačítka „X" se ukončí zadávání bez ukládání nastavení. Řízení
automaticky přepne zpět do seznamu.
Hlášení
ER kód
01 Minimální tlak
02.1 Nedostatek vody
03 Vysoký stav vody
Příčiny
Bez
potenciálový
kontakt
• Nastavená hodnota nedosažena.
ANO
• Ztráta vody v zařízení.
• Porucha čerpadla.
• Řízení je v ručním provozu
• Nastavená hodnota nedosažena.
ANO
• Doplňování mimo funkci.
• Vzduch v zařízení.
•
Filtr je ucpaný.
• Nastavená hodnota překročena.
-
• Doplňování mimo funkci.
• Přítok vody přes netěsnost ve
výměníku tepla.
• Nádoby „VF" a „VG" jsou příliš
malé.
Variomat Touch — 22.07.2024
10.3.5 Přehled programů odplyňování
žádné odplyňování
Tento program se zvolí, když teploty média, které má být odplyněno, jsou vyšší
než přípustná teplota Variomatu 70 °C (158°F) nebo když je Variomat kombinován
s vakuovým odplyňováním Servitec.
Trvalé odplyňování
Tento program se zvolí zejména po údržbě a opravách na připojeném zařízení. V
nastavitelném čase se bude permanentně odplyňovat. Napojené vzduchové
polštáře se tím rychle odstraní.
start/nastavení:
• Automatický start po proběhnutí startovací rutiny při prvním uvedení do
provozu.
•
Aktivace pomocí zákaznického menu.
• Dobu odplyňování lze nastavit v závislosti na zařízení v zákaznickém menu.
Standard je 12 hodin. Poté automaticky následuje přepnutí do režimu
-
„intervalové odplyňování".
Intervalové odplyňování
Intervalové odplyňování je pro trvalý provoz uloženo jako standardní nastavení v
zákaznickém menu. Během intervalu se permanentně odplyňuje. Po intervalu
následuje přestávka. Je zde možnost omezení intervalového odplyňování na
nastavitelné časové okno. Časová nastavení jsou možná jen přes servisní menu.
start/nastavení:
• Automatická aktivace po uplynutí trvalého odplyňování.
• Interval odplyňování, standard je 90 sekund.
• Přestávka, standard je 120 minut.
• Start/konec, 8:00 h – 18:00 h.
Hlášení
10.4
Hlášení jsou nepřípustné odchylky od normálního stavu. Mohou být vydány buď
přes propojení RS-485 nebo přes dva kontakty hlášení bez potenciálu.
Hlášení jsou zobrazena s pomocným textem na displeji řízení.
Příčiny hlášení odstraní provozovatel nebo specializovaná firma. Není-li to možné,
kontaktuje zákaznickou službu Reflex.
Upozornění!

Odstranění příčiny musí být potvrzeno tlačítkem „OK" na ovládacím
panelu řízení.
Upozornění!

Kontakty bez potenciálu, nastavení v zákaznickém menu,  8.6
"Nastavte parametry řízení v zákaznickém menu",  255.
Pro vynulování chybových hlášení proveďte následující body:
1. Poklepejte na displej.
– Zobrazí se aktuální chybová hlášení.
Poklepejte na chybové hlášení.
2.
– Zobrazí se možné příčiny chyby.
Je-li chyba odstraněna, potvrďte chybu „OK".
3.
Odstranění
•
Zkontrolujte nastavenou hodnotu
v zákaznickém nebo servisním menu.
•
Zkontrolujte hladinu vody.
• Zkontrolujte čerpadlo.
• Nastavte řízení na automatický provoz.
•
Zkontrolujte nastavenou hodnotu
v zákaznickém nebo servisním menu.
• Vyčistěte filtr.
•
Zkontrolujte funkci elektromagnetického
ventilu „PV1".
• popř. doplnit ručně.
•
Zkontrolujte nastavenou hodnotu
v zákaznickém nebo servisním menu.
•
Zkontrolujte funkci elektromagnetického
ventilu „WV1".
• Vypusťte vodu z nádoby „VG".
• Zkontrolujte teplonosné médium ohledně
netěsnosti.
Řízení
Vynulovat
hlášení
-
-
-
Česky — 259
