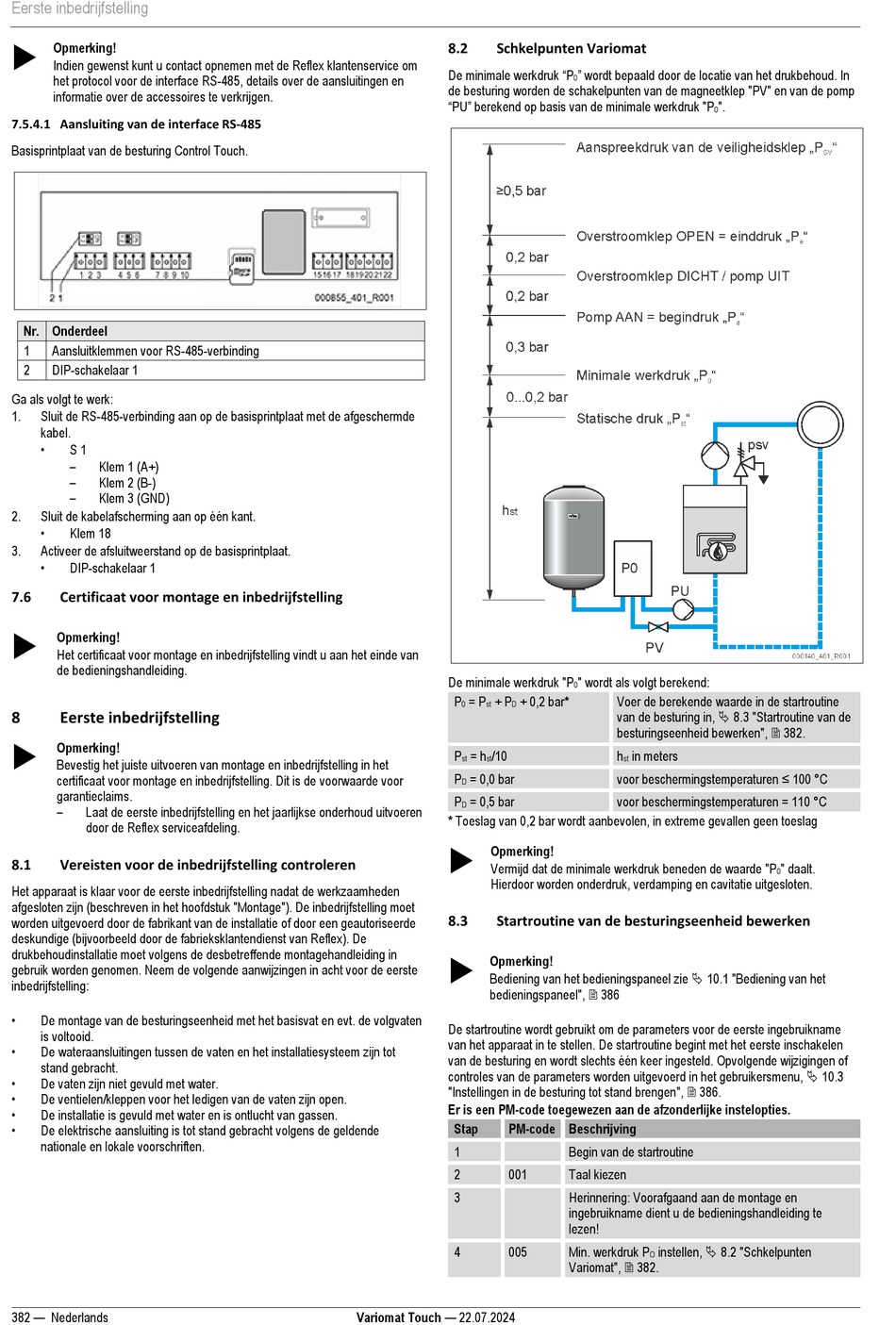

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 382

Eerste inbedrijfstelling

Opmerking!
Indien gewenst kunt u contact opnemen met de Reflex klantenservice om
het protocol voor de interface RS-485, details over de aansluitingen en
informatie over de accessoires te verkrijgen.
7.5.4.1 Aansluiting van de interface RS-485
Basisprintplaat van de besturing Control Touch.
Nr. Onderdeel
1 Aansluitklemmen voor RS-485-verbinding
2 DIP-schakelaar 1
Ga als volgt te werk:
1. Sluit de RS-485-verbinding aan op de basisprintplaat met de afgeschermde
kabel.
•
S 1
–
Klem 1 (A+)
–
Klem 2 (B-)
–
Klem 3 (GND)
2. Sluit de kabelafscherming aan op één kant.
•
Klem 18
3. Activeer de afsluitweerstand op de basisprintplaat.
•
DIP-schakelaar 1
7.6 Certificaat voor montage en inbedrijfstelling

Opmerking!
Het certificaat voor montage en inbedrijfstelling vindt u aan het einde van
de bedieningshandleiding.
8 Eerste inbedrijfstelling

Opmerking!
Bevestig het juiste uitvoeren van montage en inbedrijfstelling in het
certificaat voor montage en inbedrijfstelling. Dit is de voorwaarde voor
garantieclaims.
–
Laat de eerste inbedrijfstelling en het jaarlijkse onderhoud uitvoeren
door de Reflex serviceafdeling.
8.1 Vereisten voor de inbedrijfstelling controleren
Het apparaat is klaar voor de eerste inbedrijfstelling nadat de werkzaamheden
afgesloten zijn (beschreven in het hoofdstuk "Montage"). De inbedrijfstelling moet
worden uitgevoerd door de fabrikant van de installatie of door een geautoriseerde
deskundige (bijvoorbeeld door de fabrieksklantendienst van Reflex). De
drukbehoudinstallatie moet volgens de desbetreffende montagehandleiding in
gebruik worden genomen. Neem de volgende aanwijzingen in acht voor de eerste
inbedrijfstelling:
•
De montage van de besturingseenheid met het basisvat en evt. de volgvaten
is voltooid.
•
De wateraansluitingen tussen de vaten en het installatiesysteem zijn tot
stand gebracht.
•
De vaten zijn niet gevuld met water.
•
De ventielen/kleppen voor het ledigen van de vaten zijn open.
•
De installatie is gevuld met water en is ontlucht van gassen.
•
De elektrische aansluiting is tot stand gebracht volgens de geldende
nationale en lokale voorschriften.
382 — Nederlands
8.2 Schkelpunten Variomat
De minimale werkdruk "P
de besturing worden de schakelpunten van de magneetklep "PV" en van de pomp
"PU" berekend op basis van de minimale werkdruk "P
De minimale werkdruk "P
P = P + P + 0,2 bar*
0 st D
P = h /10
st st
P = 0,0 bar
D
P = 0,5 bar
D
* Toeslag van 0,2 bar wordt aanbevolen, in extreme gevallen geen toeslag

Opmerking!
Vermijd dat de minimale werkdruk beneden de waarde "P
Hierdoor worden onderdruk, verdamping en cavitatie uitgesloten.
8.3 Startroutine van de besturingseenheid bewerken

Opmerking!
Bediening van het bedieningspaneel zie  10.1 "Bediening van het
bedieningspaneel",  386
De startroutine wordt gebruikt om de parameters voor de eerste ingebruikname
van het apparaat in te stellen. De startroutine begint met het eerste inschakelen
van de besturing en wordt slechts één keer ingesteld. Opvolgende wijzigingen of
controles van de parameters worden uitgevoerd in het gebruikersmenu,  10.3
"Instellingen in de besturing tot stand brengen",  386.
Er is een PM-code toegewezen aan de afzonderlijke instelopties.
Stap PM-code Beschrijving
1
2 001
3
4 005
Variomat Touch — 22.07.2024
" wordt bepaald door de locatie van het drukbehoud. In
0
".
0
" wordt als volgt berekend:
0
Voer de berekende waarde in de startroutine
van de besturing in,  8.3 "Startroutine van de
besturingseenheid bewerken",  382.
h in meters
st
voor beschermingstemperaturen ≤ 100 °C
voor beschermingstemperaturen = 110 °C
Begin van de startroutine
Taal kiezen
Herinnering: Voorafgaand aan de montage en
ingebruikname dient u de bedieningshandleiding te
lezen!
instellen,  8.2 "Schkelpunten
Min. werkdruk P
O
Variomat",  382.
" daalt.
0
