Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 498

Описание устройства
Типовое обозначение
4.3.2
№
1 Обозначение блока
управления
2 Количество насосов
Variomat VS 2- 1, VG 500 l, VF 500 l
3 Основной резервуар
«VG»
4 Номинальный объем
5 Дополнительный
резервуар «VF»
6 Номинальный объем

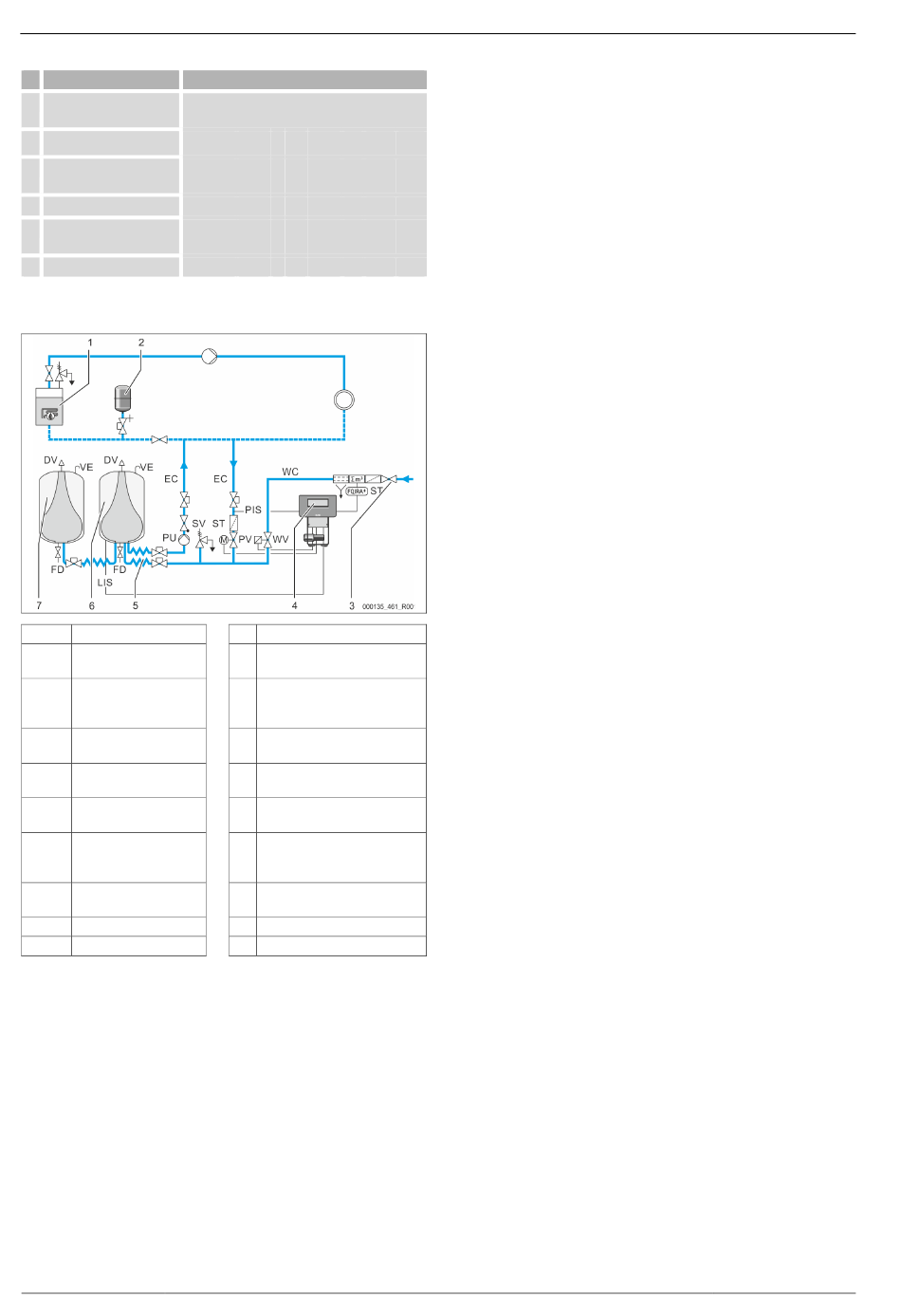

Функционирование
4.4
Отопительная система
1
Расширительный
2
резервуар «MAG»
3 Reflex Fillset Impuls
Блок управления
4
Гидравлические
5
подводящие линии
Воздушная камера
6
основного резервуара
Воздушная камера
7
дополнительного
резервуара
Грязеуловитель
ST
FQIRA+ Контактный водомер
Линия подпитки
WC
Расширительный бак
Предусмотрена возможность подключения одного основного резервуара и
нескольких опциональных дополнительных резервуаров. Мембрана
разделяет резервуары на воздушную и водяную камеры, не допуская
попадания кислорода воздуха в воду системы. Воздушная камера соединена
линией «VE» с атмосферой. Основной резервуар гидравлически гибко
соединяется с блоком управления. Благодаря этому обеспечивается
функционирование устройства измерения давления «LIS», работающего с
весоизмерительным датчиком.
Блок управления
Блок управления включает в себя гидравлику и систему управления.
Давление регистрируется датчиком давления «PIS», уровень контролируется
весоизмерительным датчиком «LIS». Измеренные значения выводятся на
дисплей системы управления.
Поддержание давления
При нагреве воды давление в контуре возрастает. В случае превышения
заданного в системе управления давления открывается перепускной клапан
498 — Русский
Типовое обозначение (пример)
1 2 3 4 5 6
WV Клапан подпитки
PIS Датчик давления
PV Перепускной клапан
(моторизованный шаровой
кран)
PU Насос (поддержание
давления)
SV Предохранительный клапан
EC Расширительная линия
FD Впускной и выпускной кран
LIS Весоизмерительный датчик
для определения уровня воды
DV Деаэрационный клапан
VE Вентиляционная линия
Variomat Touch — 22.07.2024
«PV» – вода из системы через расширительную линию «EC» поступает в
основной резервуар. Давление в контуре снова падает. При охлаждении
воды давление в контуре понижается. В момент падения давления ниже
заданного значения включается насос «PU», который через расширительную
линию «EC» возвращает воду из основного резервуара в систему. Давление
в системе повышается. Поддержание давления обеспечивается системой
управления и дополнительно стабилизируется расширительным
резервуаром «MAG».
Деаэрация
Для деаэрации контурной воды требуются две расширительные линии «EC».
Одна линия для газонасыщенной воды, поступающей от системы, и
возвратная линия для деаэрированной воды, подаваемой в систему. Во
время деаэрации насос «PU» и перепускной клапан «PV» работают. За счет
этого газонасыщенный поток контурной воды V проходит через безнапорный
основной резервуар. В нем под действием атмосферного давления
свободные и растворенные газы выделяются из воды и отводятся через
деаэрационный клапан «DV». Система управления обеспечивает
гидравлическую компенсацию путем регулирования хода перепускного
клапана «PV» (моторизованного шарового крана). Этот процесс может
применяться в трех различных вариантах (длительная, интервальная или
добавочная деаэрация).
Подпитка
Если уровень воды в основном резервуаре падает ниже минимального
уровня, клапан подпитки «WV» открывается и остается в таком состоянии до
возврата к нужному уровню. При подпитке контролируются количество
запросов, время и длительность подпитки во время цикла. В сочетании с
контактным водомером FQIRA+ регистрируются соответствующие одиночные
объемы подпитки и суммарный объем подпитки.
Комплект поставки
4.5
Комплект поставки описывается в накладной, содержание указывается на
упаковке. Сразу после получения изделия проверить комплектность и
целостность поставки. Незамедлительно сообщите о транспортных
повреждениях.
Базовое оборудование для поддержания давления:
• Устройство на поддоне.
– Блок управления и основной резервуар «VG».
– Основной резервуар с принадлежностями, закрепленными в
упаковке на ножке резервуара.
• Вентиляционная линия «VE»
• Деаэрационный клапан «DV»
• Редукционная муфта
• Весоизмерительный датчик «LIS»
– Пластиковая папка с руководством по эксплуатации.
Опциональное оснащение
4.6
К устройству предлагается нижеуказанное опциональное оснащение.
• Теплоизоляция для основного резервуара
• Дополнительные резервуары
– С принадлежностями, закрепленными в упаковке на ножке
резервуара
• Вентиляционная линия «VE»
• Деаэрационный клапан «DV»
• Редукционная муфта
• Дополнительное оснащение с трубой BOB для ограничителя
температуры «TAZ+»
• Комплект «Fillset» для подпитки водой.
– С интегрированным системным разделителем, водомером,
грязеуловителем и запорами для линии подпитки «WC».
• «Fillset Impuls» с контактным водомером FQIRA+ для подпитки водой.
• Servitec для подпитки и деаэрации.
• «Fillsoft» для умягчения воды подпитки из сети питьевого
водоснабжения.
– «Fillsoft» устанавливается между «Fillset» и устройством. Система
управления устройства анализирует объем подпитки и подает
сигнал о необходимости замены умягчительных патронов.
• Расширения для системы управления устройства:
– модули ввода/вывода для классического обмена данными;
– коммуникационный модуль для внешнего управления системой
управления;
– Master-Slave-Connect для компаундных схем с макс. 10
устройствами;
