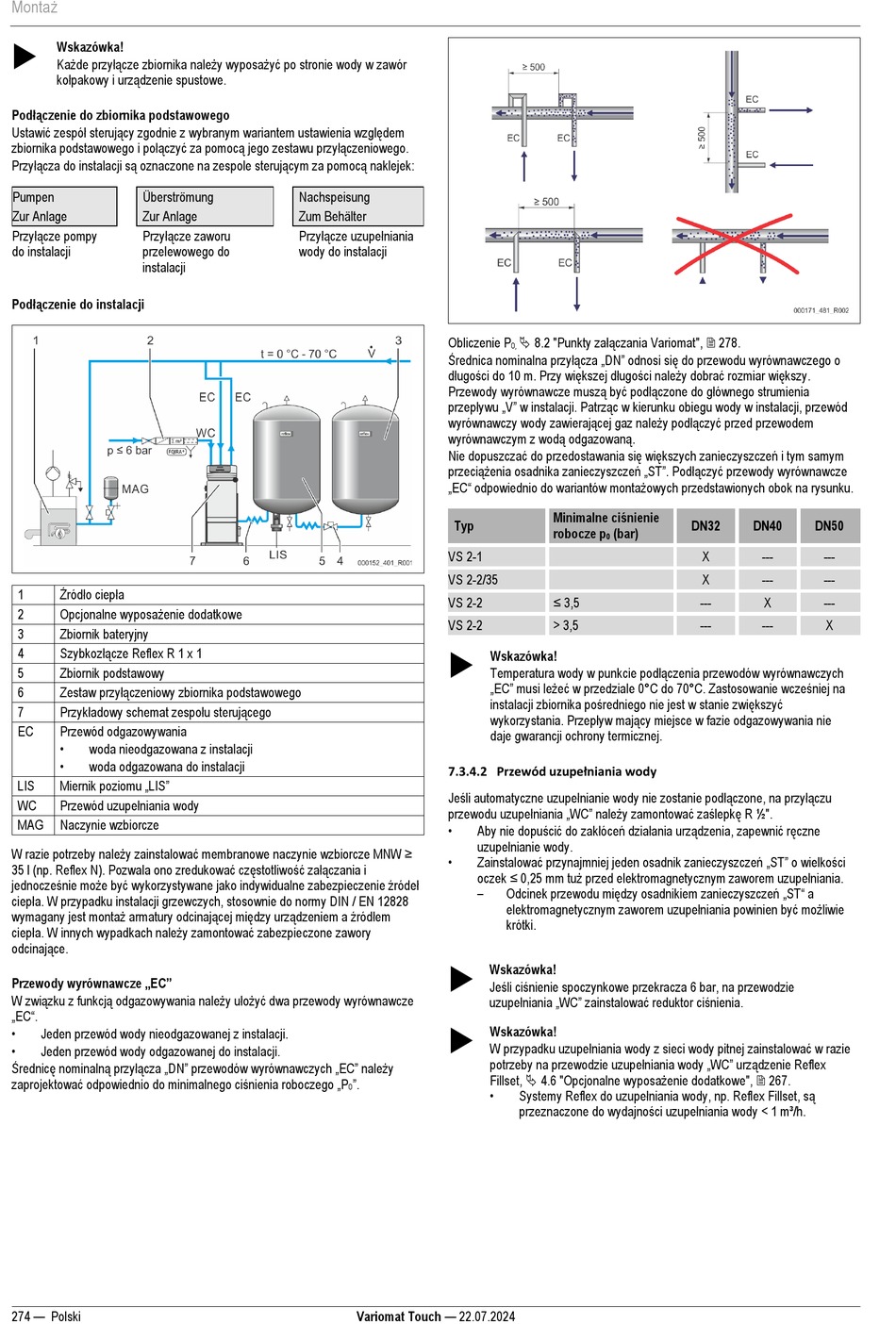

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 274

Montaż

Wskazówka!
Każde przyłącze zbiornika należy wyposażyć po stronie wody w zawór
kołpakowy i urządzenie spustowe.
Podłączenie do zbiornika podstawowego
Ustawić zespół sterujący zgodnie z wybranym wariantem ustawienia względem
zbiornika podstawowego i połączyć za pomocą jego zestawu przyłączeniowego.
Przyłącza do instalacji są oznaczone na zespole sterującym za pomocą naklejek:
Pumpen Überströmung
Zur Anlage Zur Anlage
Przyłącze pompy Przyłącze zaworu
do instalacji przelewowego do
instalacji
Podłączenie do instalacji
Źródło ciepła
1
Opcjonalne wyposażenie dodatkowe
2
3 Zbiornik bateryjny
Szybkozłącze Reflex R 1 x 1
4
5 Zbiornik podstawowy
Zestaw przyłączeniowy zbiornika podstawowego
6
Przykładowy schemat zespołu sterującego
7
EC Przewód odgazowywania
•
woda nieodgazowana z instalacji
•
woda odgazowana do instalacji
Miernik poziomu „LIS"
LIS
Przewód uzupełniania wody
WC
MAG Naczynie wzbiorcze
W razie potrzeby należy zainstalować membranowe naczynie wzbiorcze MNW ≥
35 l (np. Reflex N). Pozwala ono zredukować częstotliwość załączania i
jednocześnie może być wykorzystywane jako indywidualne zabezpieczenie źródeł
ciepła. W przypadku instalacji grzewczych, stosownie do normy DIN / EN 12828
wymagany jest montaż armatury odcinającej między urządzeniem a źródłem
ciepła. W innych wypadkach należy zamontować zabezpieczone zawory
odcinające.
Przewody wyrównawcze „EC"
W związku z funkcją odgazowywania należy ułożyć dwa przewody wyrównawcze
„EC".
•
Jeden przewód wody nieodgazowanej z instalacji.
•
Jeden przewód wody odgazowanej do instalacji.
Średnicę nominalną przyłącza „DN" przewodów wyrównawczych „EC" należy
zaprojektować odpowiednio do minimalnego ciśnienia roboczego „P
274 — Polski
Nachspeisung
Zum Behälter
Przyłącze uzupełniania
wody do instalacji
Obliczenie P
Średnica nominalna przyłącza „DN" odnosi się do przewodu wyrównawczego o
długości do 10 m. Przy większej długości należy dobrać rozmiar większy.
Przewody wyrównawcze muszą być podłączone do głównego strumienia
przepływu „V" w instalacji. Patrząc w kierunku obiegu wody w instalacji, przewód
wyrównawczy wody zawierającej gaz należy podłączyć przed przewodem
wyrównawczym z wodą odgazowaną.
Nie dopuszczać do przedostawania się większych zanieczyszczeń i tym samym
przeciążenia osadnika zanieczyszczeń „ST". Podłączyć przewody wyrównawcze
„EC" odpowiednio do wariantów montażowych przedstawionych obok na rysunku.
Typ
VS 2-1
VS 2-2/35
VS 2-2
VS 2-2

7.3.4.2 Przewód uzupełniania wody
Jeśli automatyczne uzupełnianie wody nie zostanie podłączone, na przyłączu
przewodu uzupełniania „WC" należy zamontować zaślepkę R ½".
•
•


".
0
Variomat Touch — 22.07.2024
 8.2 "Punkty załączania Variomat",  278.
0,
Minimalne ciśnienie
robocze p (bar)
0
≤ 3,5
> 3,5
Wskazówka!
Temperatura wody w punkcie podłączenia przewodów wyrównawczych
„EC" musi leżeć w przedziale 0°C do 70°C. Zastosowanie wcześniej na
instalacji zbiornika pośredniego nie jest w stanie zwiększyć
wykorzystania. Przepływ mający miejsce w fazie odgazowywania nie
daje gwarancji ochrony termicznej.
Aby nie dopuścić do zakłóceń działania urządzenia, zapewnić ręczne
uzupełnianie wody.
Zainstalować przynajmniej jeden osadnik zanieczyszczeń „ST" o wielkości
oczek ≤ 0,25 mm tuż przed elektromagnetycznym zaworem uzupełniania.
– Odcinek przewodu między osadnikiem zanieczyszczeń „ST" a
elektromagnetycznym zaworem uzupełniania powinien być możliwie
krótki.
Wskazówka!
Jeśli ciśnienie spoczynkowe przekracza 6 bar, na przewodzie
uzupełniania „WC" zainstalować reduktor ciśnienia.
Wskazówka!
W przypadku uzupełniania wody z sieci wody pitnej zainstalować w razie
potrzeby na przewodzie uzupełniania wody „WC" urządzenie Reflex
Fillset,  4.6 "Opcjonalne wyposażenie dodatkowe",  267.
• Systemy Reflex do uzupełniania wody, np. Reflex Fillset, są
przeznaczone do wydajności uzupełniania wody < 1 m³/h.
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
