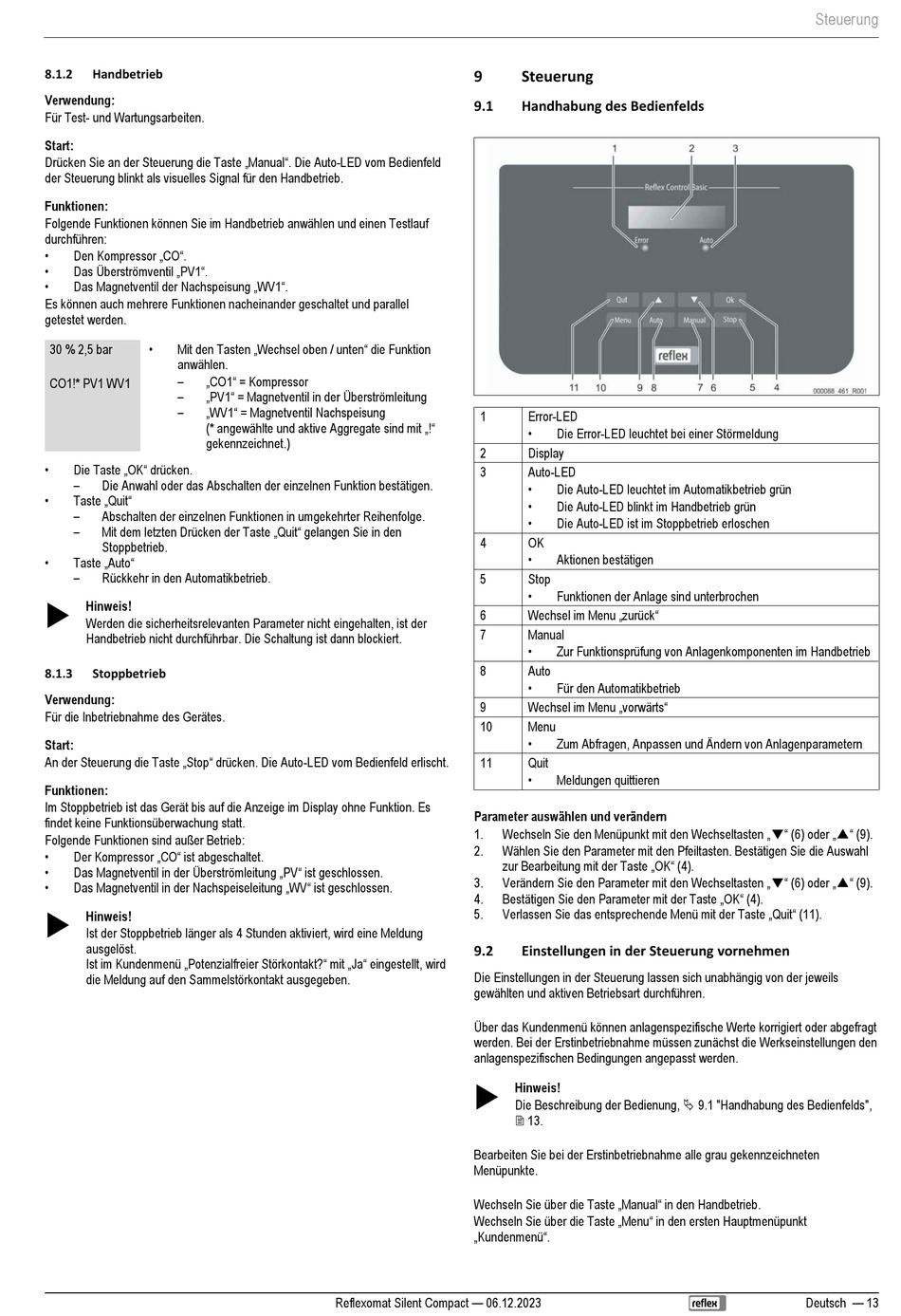

8.1.2
Handbetrieb
Verwendung:
Für Test- und Wartungsarbeiten.
Start:
Drücken Sie an der Steuerung die Taste „Manual". Die Auto-LED vom Bedienfeld
der Steuerung blinkt als visuelles Signal für den Handbetrieb.
Funktionen:
Folgende Funktionen können Sie im Handbetrieb anwählen und einen Testlauf
durchführen:
•
Den Kompressor „CO".
•
Das Überströmventil „PV1".
•
Das Magnetventil der Nachspeisung „WV1".
Es können auch mehrere Funktionen nacheinander geschaltet und parallel
getestet werden.
•
Mit den Tasten „Wechsel oben / unten" die Funktion
30 % 2,5 bar
anwählen.
–
„CO1" = Kompressor
CO1!* PV1 WV1
–
„PV1" = Magnetventil in der Überströmleitung
–
„WV1" = Magnetventil Nachspeisung
(* angewählte und aktive Aggregate sind mit „!"
gekennzeichnet.)
•
Die Taste „OK" drücken.
–
Die Anwahl oder das Abschalten der einzelnen Funktion bestätigen.
•
Taste „Quit"
–
Abschalten der einzelnen Funktionen in umgekehrter Reihenfolge.
–
Mit dem letzten Drücken der Taste „Quit" gelangen Sie in den
Stoppbetrieb.
•
Taste „Auto"
–
Rückkehr in den Automatikbetrieb.
Hinweis!
Werden die sicherheitsrelevanten Parameter nicht eingehalten, ist der
Handbetrieb nicht durchführbar. Die Schaltung ist dann blockiert.
8.1.3
Stoppbetrieb
Verwendung:
Für die Inbetriebnahme des Gerätes.
Start:
An der Steuerung die Taste „Stop" drücken. Die Auto-LED vom Bedienfeld erlischt.
Funktionen:
Im Stoppbetrieb ist das Gerät bis auf die Anzeige im Display ohne Funktion. Es
findet keine Funktionsüberwachung statt.
Folgende Funktionen sind außer Betrieb:
•
Der Kompressor „CO" ist abgeschaltet.
•
Das Magnetventil in der Überströmleitung „PV" ist geschlossen.
•
Das Magnetventil in der Nachspeiseleitung „WV" ist geschlossen.
Hinweis!
Ist der Stoppbetrieb länger als 4 Stunden aktiviert, wird eine Meldung
ausgelöst.
Ist im Kundenmenü „Potenzialfreier Störkontakt?" mit „Ja" eingestellt, wird
die Meldung auf den Sammelstörkontakt ausgegeben.
9
9.1
1
2
3
4
5
6
7
8
9
10
11
Parameter auswählen und verändern
Wechseln Sie den Menüpunkt mit den Wechseltasten „▼" (6) oder „▲" (9).
1.
2.
Wählen Sie den Parameter mit den Pfeiltasten. Bestätigen Sie die Auswahl
zur Bearbeitung mit der Taste „OK" (4).
Verändern Sie den Parameter mit den Wechseltasten „▼" (6) oder „▲" (9).
3.
Bestätigen Sie den Parameter mit der Taste „OK" (4).
4.
Verlassen Sie das entsprechende Menü mit der Taste „Quit" (11).
5.
9.2
Die Einstellungen in der Steuerung lassen sich unabhängig von der jeweils
gewählten und aktiven Betriebsart durchführen.
Über das Kundenmenü können anlagenspezifische Werte korrigiert oder abgefragt
werden. Bei der Erstinbetriebnahme müssen zunächst die Werkseinstellungen den
anlagenspezifischen Bedingungen angepasst werden.
Bearbeiten Sie bei der Erstinbetriebnahme alle grau gekennzeichneten
Menüpunkte.
Wechseln Sie über die Taste „Manual" in den Handbetrieb.
Wechseln Sie über die Taste „Menu" in den ersten Hauptmenüpunkt
„Kundenmenü".
Reflexomat Silent Compact — 06.12.2023
Steuerung
Handhabung des Bedienfelds
Error-LED
•
Die Error-LED leuchtet bei einer Störmeldung
Display
Auto-LED
•
Die Auto-LED leuchtet im Automatikbetrieb grün
•
Die Auto-LED blinkt im Handbetrieb grün
•
Die Auto-LED ist im Stoppbetrieb erloschen
OK
•
Aktionen bestätigen
Stop
•
Funktionen der Anlage sind unterbrochen
Wechsel im Menu „zurück"
Manual
•
Zur Funktionsprüfung von Anlagenkomponenten im Handbetrieb
Auto
•
Für den Automatikbetrieb
Wechsel im Menu „vorwärts"
Menu
•
Zum Abfragen, Anpassen und Ändern von Anlagenparametern
Quit
•
Meldungen quittieren
Einstellungen in der Steuerung vornehmen
Hinweis!
Die Beschreibung der Bedienung, 9.1 "Handhabung des Bedienfelds",
13.
Steuerung
Deutsch — 13
