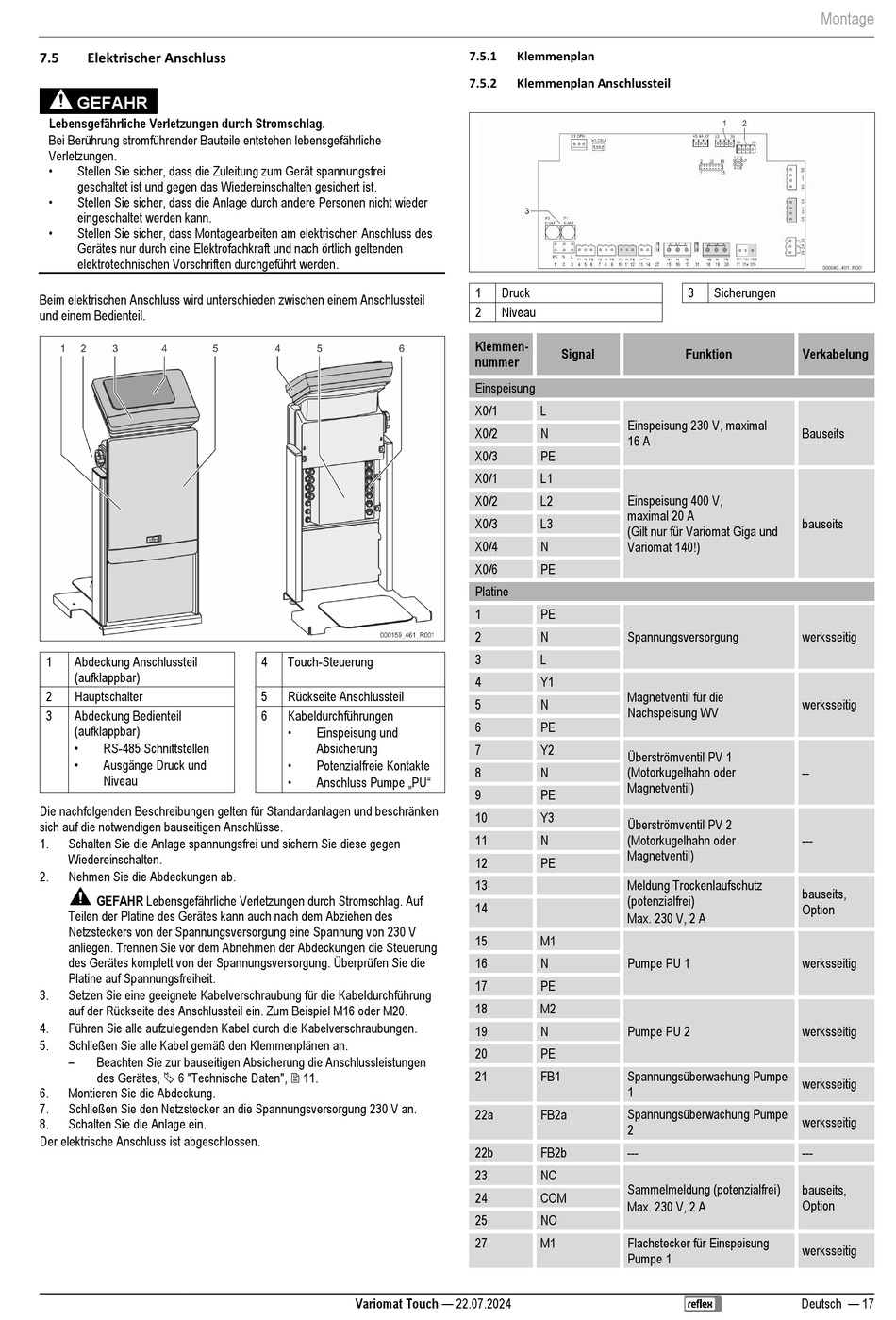

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 17

7.5 Elektrischer Anschluss
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
Beim elektrischen Anschluss wird unterschieden zwischen einem Anschlussteil
und einem Bedienteil.
1 Abdeckung Anschlussteil
(aufklappbar)
2 Hauptschalter
3 Abdeckung Bedienteil
(aufklappbar)
•
RS-485 Schnittstellen
•
Ausgänge Druck und
Niveau
Die nachfolgenden Beschreibungen gelten für Standardanlagen und beschränken
sich auf die notwendigen bauseitigen Anschlüsse.
1. Schalten Sie die Anlage spannungsfrei und sichern Sie diese gegen
Wiedereinschalten.
2. Nehmen Sie die Abdeckungen ab.
GEFAHR Lebensgefährliche Verletzungen durch Stromschlag. Auf
Teilen der Platine des Gerätes kann auch nach dem Abziehen des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V
anliegen. Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung
des Gerätes komplett von der Spannungsversorgung. Überprüfen Sie die
Platine auf Spannungsfreiheit.
3. Setzen Sie eine geeignete Kabelverschraubung für die Kabeldurchführung
auf der Rückseite des Anschlussteil ein. Zum Beispiel M16 oder M20.
4. Führen Sie alle aufzulegenden Kabel durch die Kabelverschraubungen.
5. Schließen Sie alle Kabel gemäß den Klemmenplänen an.
–
Beachten Sie zur bauseitigen Absicherung die Anschlussleistungen
des Gerätes,  6 "Technische Daten",  11.
6. Montieren Sie die Abdeckung.
7. Schließen Sie den Netzstecker an die Spannungsversorgung 230 V an.
8. Schalten Sie die Anlage ein.
Der elektrische Anschluss ist abgeschlossen.
4 Touch-Steuerung
5 Rückseite Anschlussteil
6 Kabeldurchführungen
•
Einspeisung und
Absicherung
•
Potenzialfreie Kontakte
• Anschluss Pumpe „PU"
Variomat Touch — 22.07.2024
7.5.1 Klemmenplan
7.5.2 Klemmenplan Anschlussteil
1 Druck
2 Niveau
Klemmen-
Signal
nummer
Einspeisung
X0/1 L
Einspeisung 230 V, maximal
X0/2 N
16 A
X0/3 PE
X0/1 L1
Einspeisung 400 V,
X0/2 L2
maximal 20 A
X0/3 L3
(Gilt nur für Variomat Giga und
X0/4 N
Variomat 140!)
X0/6 PE
Platine
1 PE
2 N Spannungsversorgung
3 L
4 Y1
Magnetventil für die
5 N
Nachspeisung WV
6 PE
7 Y2
Überströmventil PV 1
(Motorkugelhahn oder
8 N
Magnetventil)
9 PE
10 Y3
Überströmventil PV 2
11 N (Motorkugelhahn oder
Magnetventil)
12 PE
13 Meldung Trockenlaufschutz
(potenzialfrei)
14
Max. 230 V, 2 A
15 M1
16 N Pumpe PU 1
17 PE
18 M2
19 N Pumpe PU 2
20 PE
21 FB1 Spannungsüberwachung Pumpe
1
22a FB2a Spannungsüberwachung Pumpe
2
22b FB2b ---
23 NC
Sammelmeldung (potenzialfrei)
24 COM
Max. 230 V, 2 A
25 NO
27 M1 Flachstecker für Einspeisung
Pumpe 1
Montage
3 Sicherungen
Funktion Verkabelung
Bauseits
bauseits
werksseitig
werksseitig
--
---
bauseits,
Option
werksseitig
werksseitig
werksseitig
werksseitig
---
bauseits,
Option
werksseitig
Deutsch — 17
