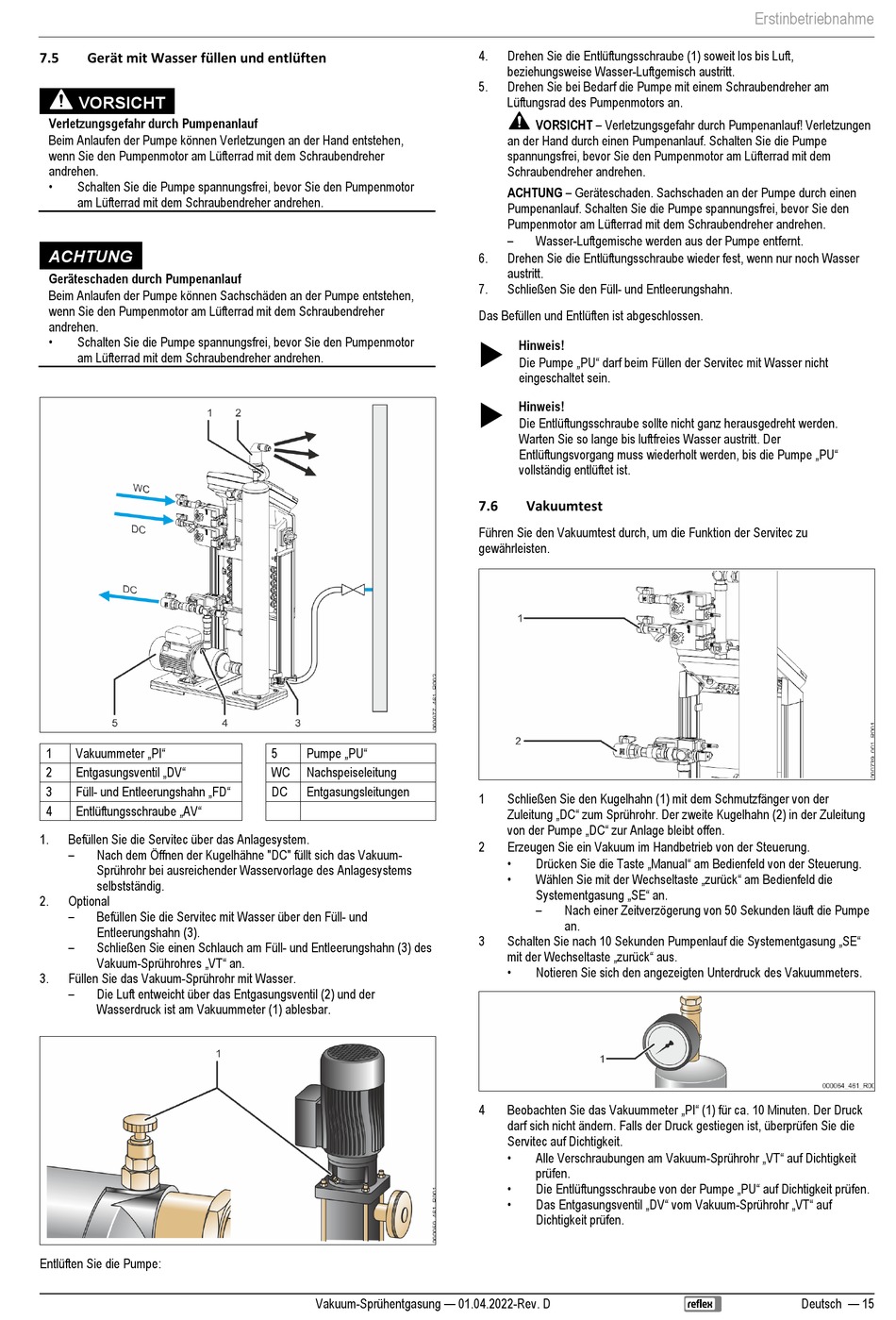

7.5
Gerät mit Wasser füllen und entlüften
VORSICHT
Verletzungsgefahr durch Pumpenanlauf
Beim Anlaufen der Pumpe können Verletzungen an der Hand entstehen,
wenn Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher
andrehen.
Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor
am Lüfterrad mit dem Schraubendreher andrehen.
ACHTUNG
Geräteschaden durch Pumpenanlauf
Beim Anlaufen der Pumpe können Sachschäden an der Pumpe entstehen,
wenn Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher
andrehen.
Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor
am Lüfterrad mit dem Schraubendreher andrehen.
Vakuummeter „PI"
1
Entgasungsventil „DV"
2
Füll- und Entleerungshahn „FD"
3
Entlüftungsschraube „AV"
4
1.
Befüllen Sie die Servitec über das Anlagesystem.
Nach dem Öffnen der Kugelhähne "DC" füllt sich das Vakuum-
Sprührohr bei ausreichender Wasservorlage des Anlagesystems
selbstständig.
2.
Optional
Befüllen Sie die Servitec mit Wasser über den Füll- und
Entleerungshahn (3).
Schließen Sie einen Schlauch am Füll- und Entleerungshahn (3) des
Vakuum-Sprührohres „VT" an.
3.
Füllen Sie das Vakuum-Sprührohr mit Wasser.
Die Luft entweicht über das Entgasungsventil (2) und der
Wasserdruck ist am Vakuummeter (1) ablesbar.
Entlüften Sie die Pumpe:
Pumpe „PU"
5
WC
Nachspeiseleitung
DC
Entgasungsleitungen
Vakuum-Sprühentgasung — 01.04.2022-Rev. D
4.
Drehen Sie die Entlüftungsschraube (1) soweit los bis Luft,
beziehungsweise Wasser-Luftgemisch austritt.
5.
Drehen Sie bei Bedarf die Pumpe mit einem Schraubendreher am
Lüftungsrad des Pumpenmotors an.
VORSICHT – Verletzungsgefahr durch Pumpenanlauf! Verletzungen
an der Hand durch einen Pumpenanlauf. Schalten Sie die Pumpe
spannungsfrei, bevor Sie den Pumpenmotor am Lüfterrad mit dem
Schraubendreher andrehen.
ACHTUNG – Geräteschaden. Sachschaden an der Pumpe durch einen
Pumpenanlauf. Schalten Sie die Pumpe spannungsfrei, bevor Sie den
Pumpenmotor am Lüfterrad mit dem Schraubendreher andrehen.
Wasser-Luftgemische werden aus der Pumpe entfernt.
6.
Drehen Sie die Entlüftungsschraube wieder fest, wenn nur noch Wasser
austritt.
7.
Schließen Sie den Füll- und Entleerungshahn.
Das Befüllen und Entlüften ist abgeschlossen.

Hinweis!
Die Pumpe „PU" darf beim Füllen der Servitec mit Wasser nicht
eingeschaltet sein.

Hinweis!
Die Entlüftungsschraube sollte nicht ganz herausgedreht werden.
Warten Sie so lange bis luftfreies Wasser austritt. Der
Entlüftungsvorgang muss wiederholt werden, bis die Pumpe „PU"
vollständig entlüftet ist.
7.6
Vakuumtest
Führen Sie den Vakuumtest durch, um die Funktion der Servitec zu
gewährleisten.
1
Schließen Sie den Kugelhahn (1) mit dem Schmutzfänger von der
Zuleitung „DC" zum Sprührohr. Der zweite Kugelhahn (2) in der Zuleitung
von der Pumpe „DC" zur Anlage bleibt offen.
2
Erzeugen Sie ein Vakuum im Handbetrieb von der Steuerung.
Drücken Sie die Taste „Manual" am Bedienfeld von der Steuerung.
Wählen Sie mit der Wechseltaste „zurück" am Bedienfeld die
Systementgasung „SE" an.
Nach einer Zeitverzögerung von 50 Sekunden läuft die Pumpe
an.
Schalten Sie nach 10 Sekunden Pumpenlauf die Systementgasung „SE"
3
mit der Wechseltaste „zurück" aus.
Notieren Sie sich den angezeigten Unterdruck des Vakuummeters.
Beobachten Sie das Vakuummeter „PI" (1) für ca. 10 Minuten. Der Druck
4
darf sich nicht ändern. Falls der Druck gestiegen ist, überprüfen Sie die
Servitec auf Dichtigkeit.
Alle Verschraubungen am Vakuum-Sprührohr „VT" auf Dichtigkeit
prüfen.
Die Entlüftungsschraube von der Pumpe „PU" auf Dichtigkeit prüfen.
Das Entgasungsventil „DV" vom Vakuum-Sprührohr „VT" auf
Dichtigkeit prüfen.
Erstinbetriebnahme
Deutsch — 15
