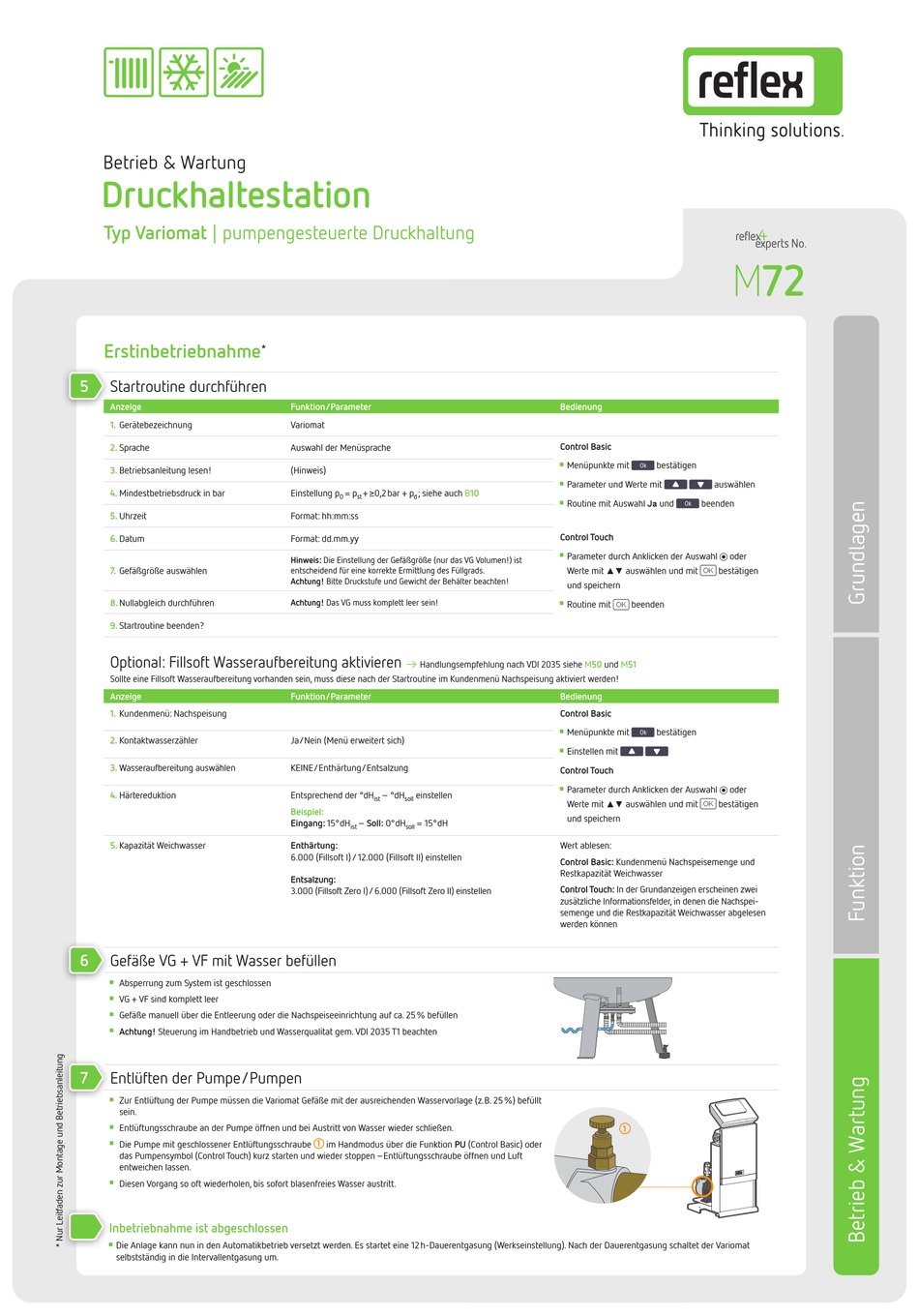

Reflex Variomat M72 Betrieb & Wartung

Betrieb & Wartung
Druckhaltestation
Typ Variomat | pumpengesteuerte Druckhaltung
Erstinbetriebnahme
5
Startroutine durchführen
Anzeige
1. Gerätebezeichnung
2.
Sprache
3. Betriebsanleitung lesen!
4. Mindestbetriebsdruck in bar
5. Uhrzeit
6. Datum
7. Gefäßgröße auswählen
8.
Nullabgleich durchführen
9. Startroutine beenden?
Optional: Fillsoft Wasseraufbereitung aktivieren
Sollte eine Fillsoft Wasseraufbereitung vorhanden sein, muss diese nach der Startroutine im Kundenmenü Nachspeisung aktiviert werden!
Anzeige
1. Kundenmenü: Nachspeisung
2. Kontaktwasserzähler
3.
Wasseraufbereitung auswählen
4. Härtereduktion
5.
Kapazität Weichwasser
6
Gefäße VG + VF mit Wasser befüllen
Absperrung zum System ist geschlossen
Z
VG + VF sind komplett leer
Z
Gefäße manuell über die Entleerung oder die Nachspeise einrichtung auf ca. 25 % befüllen
Z
Achtung! Steuerung im Handbetrieb und Wasserqualitat gem. VDI 2035 T1 beachten
Z
7
Entlüften der Pumpe/Pumpen
Zur Entlüftung der Pumpe müssen die Variomat Gefäße mit der ausreichenden Wasservorlage (z. B. 25 %) befüllt
Z
sein.
Entlüftungsschraube an der Pumpe öffnen und bei Austritt von Wasser wieder schließen.
Z
Die Pumpe mit geschlossener Entlüftungsschraube
Z
das Pumpen symbol (Control Touch) kurz starten und wieder stoppen –Entlüftungsschraube öffnen und Luft
entweichen lassen.
Diesen Vorgang so oft wiederholen, bis sofort blasenfreies Wasser austritt.
Z
Inbetriebnahme ist abgeschlossen
Die Anlage kann nun in den Automatikbetrieb versetzt werden. Es startet eine 12 h-Dauerentgasung (Werkseinstellung). Nach der Dauerentgasung schaltet der Variomat
Z
selbstständig in die Intervallentgasung um.
*
Funktion/Parameter
Variomat
Auswahl der Menüsprache
(Hinweis)
Einstellung p = p + ≥0,2 bar + p ; siehe auch
0 st d
Format: hh:mm:ss
Format: dd.mm.yy
Hinweis: Die Einstellung der Gefäßgröße (nur das VG Volumen!) ist
entscheidend für eine korrekte Ermittlung des Füllgrads.
Achtung! Bitte Druckstufe und Gewicht der Behälter beachten!
Achtung! Das VG muss komplett leer sein!
→ Handlungsempfehlung nach VDI 2035 siehe
Funktion/Parameter
Ja/Nein (Menü erweitert sich)
KEINE/Enthärtung/Entsalzung
Entsprechend der °dH – °dH einstellen
ist soll
Beispiel:
Eingang: 15° dH – Soll: 0° dH
= 15° dH
ist soll
Enthärtung:
6.000 (Fillsoft I) / 12.000 (Fillsoft II) einstellen
Entsalzung:
3.000 (Fillsoft Zero I) / 6.000 (Fillsoft Zero II) einstellen
1
im Handmodus über die Funktion PU (Control Basic) oder
Bedienung
Control Basic
Menüpunkte mit
Z
Parameter und Werte mit
Z
B10
Routine mit Auswahl
Z
Control Touch
Parameter durch Anklicken der Auswahl
Z
Werte mit ▲▼ auswählen und mit
und speichern
Routine mit beenden
OK
Z
M50 und M51
Bedienung
Control Basic
Menüpunkte mit
Z
Einstellen mit
Z
Control Touch
Parameter durch Anklicken der Auswahl
Z
Werte mit ▲▼ auswählen und mit
und speichern
Wert ablesen:
Control Basic: Kundenmenü Nachspeisemenge und
Restkapazität Weichwasser
Control Touch: In der Grundanzeigen erscheinen zwei
zusätzliche Informationsfelder, in denen die Nachspei-
semenge und die Restkapazität Weichwasser abgelesen
werden können
1
M72
bestätigen
auswählen
und beenden
Ja
oder
bestätigen
OK
bestätigen
oder
bestätigen
OK
