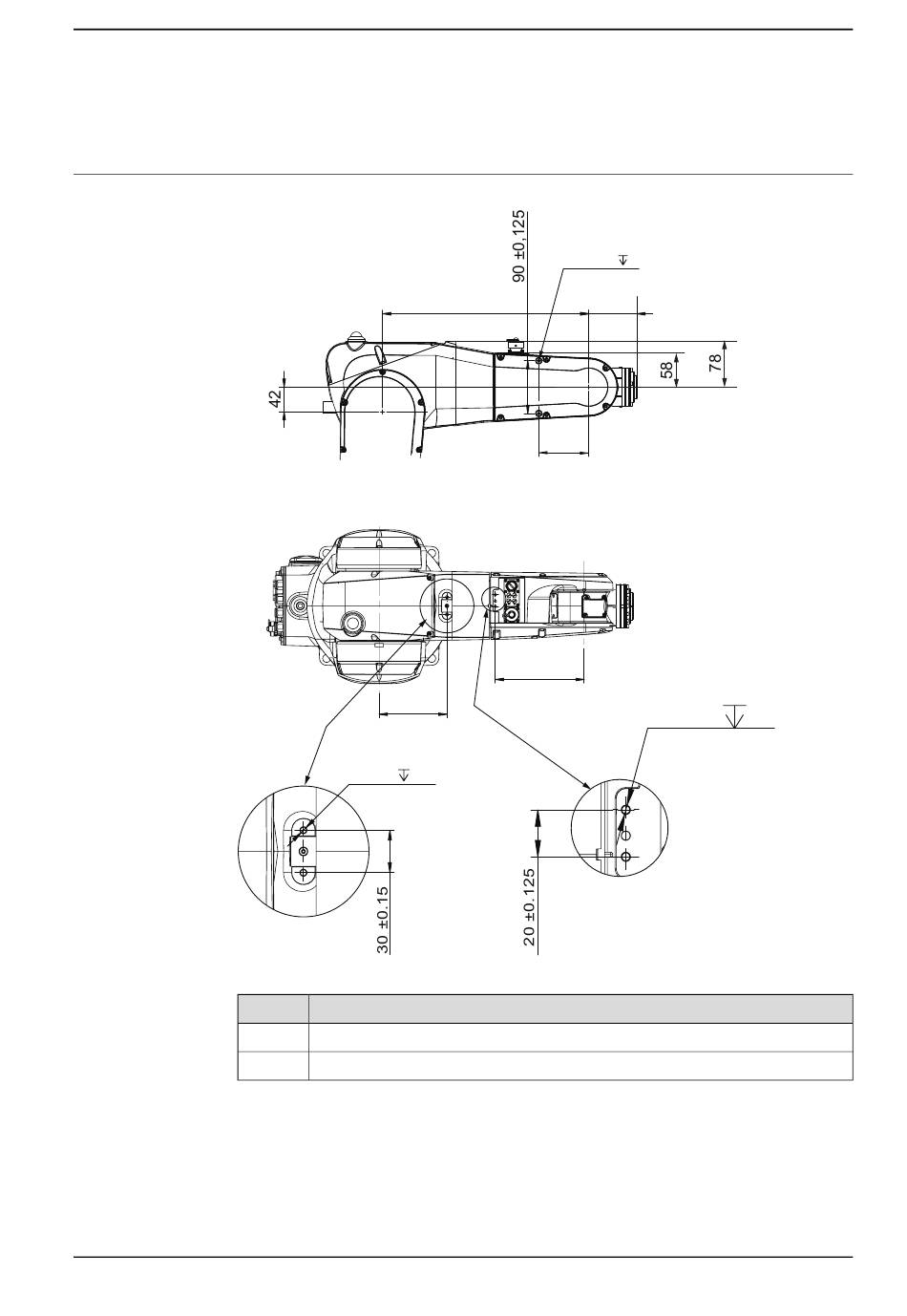

2.3.7.2 Bohrungen zur Montage von Zusatzausrüstung
Oberarm
xx1300000381
Pos.
A
B
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
2.3.7.2 Bohrungen zur Montage von Zusatzausrüstung
(A)
(B)
2xM5 7.5
Beschreibung
IRB 1200-5/0,9 = 451 mm, IRB 1200-7/0,7 = 351 mm
IRB 1200-5/0,9 = 216 mm, IRB 1200-7/0,7 = 116 mm
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2 x M4 8
82
85
152
2 x M4
Fortsetzung auf nächster Seite
8
89
