4 Reparatur
4.3.1 Austauschen des Hauptkabelpakets
Fortsetzung

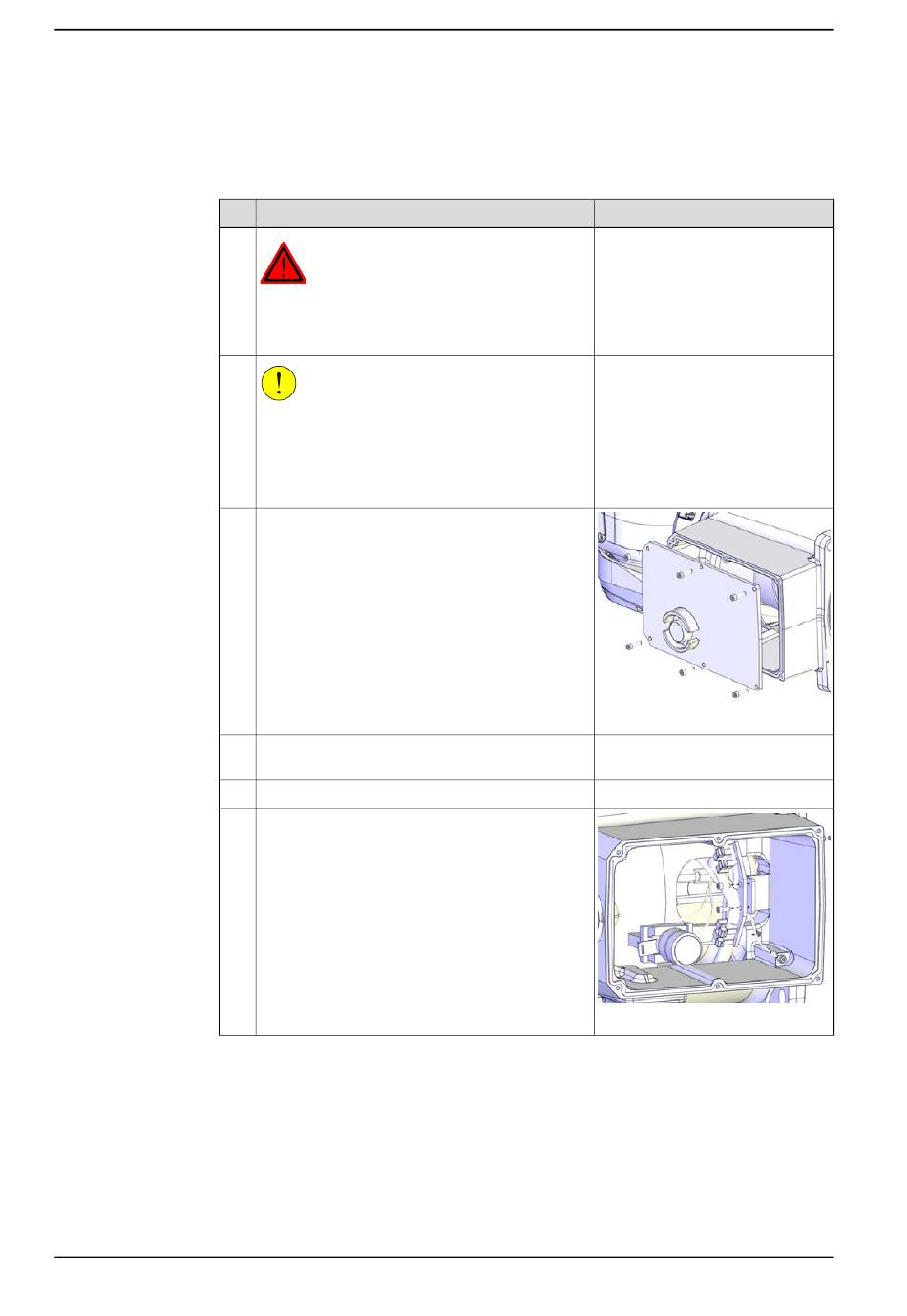

Verkabelung mit unterer Schnittstelle und Verkabelung, die von unten geleitet wird (Option 996-1)
Gehen Sie wie folgt vor, wenn sich die Steckverbinderschnittstelle am Sockelboden
befindet und die Verkabelung von unten geleitet wird.
1
2
3
4
5
6
Fortsetzung auf nächster Seite
182
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Schneiden Sie bei der Demontage von Robotertei-
len immer den Lack mit einem Messer ein und
schleifen Sie die Lackkante ab. Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Öffnen Sie die Sockelabdeckung.
Entfernen Sie die Bremslösetaste von der Socke-
labdeckung.
Ziehen Sie das Erdungskabel ab.
Entfernen Sie die Kabelhalterung, indem Sie die
Schrauben entfernen.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Schneiden
144.
xx1400000405
xx1400000406
