4.5.2 Austauschen der Ersatzteile des Schwenkwerks (Schwenkwerk, Radialdichtung Achse 2)
5
6
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
Aktion
Für Roboter mit Schutzart IP67 (Option
287-10).
Für Roboter mit Schutzart Foundry Plus
(Option 287-3).

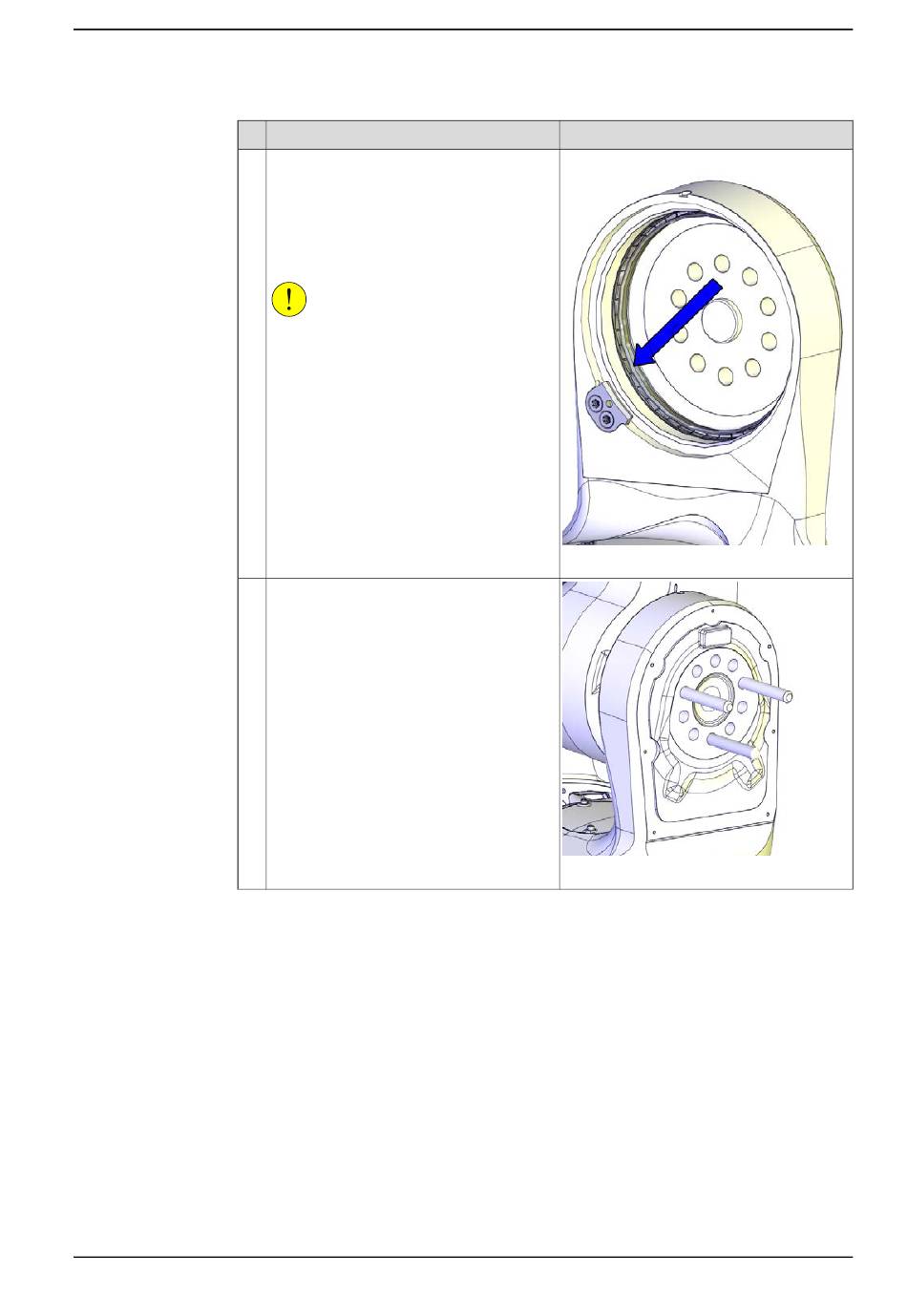

Überprüfen Sie die Dichtung.
Bei Beschädigung austauschen.
VORSICHT
Bauen Sie die M2-Variseal-Dichtung nicht
in Clean Room-Roboter ein.
Befestigen Sie den Unterarm mithilfe der
Führungsstifte am Schwenkwerk.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
M2-Variseal-Dichtung: 3HAC044641-003
xx1400000453
xx1300002563
Fortsetzung auf nächster Seite
