4 Reparatur
4.3.1 Austauschen des Hauptkabelpakets
Fortsetzung
3
4
5
Fortsetzung auf nächster Seite
208
Aktion
Für Roboter mit Schutzart IP67 (Option 287-10).
Für Roboter mit Schutzart Foundry Plus (Option
287-3).
Für Roboter mit Schutzart Clean Room
Für Roboter mit Lebensmittelschmierstoff

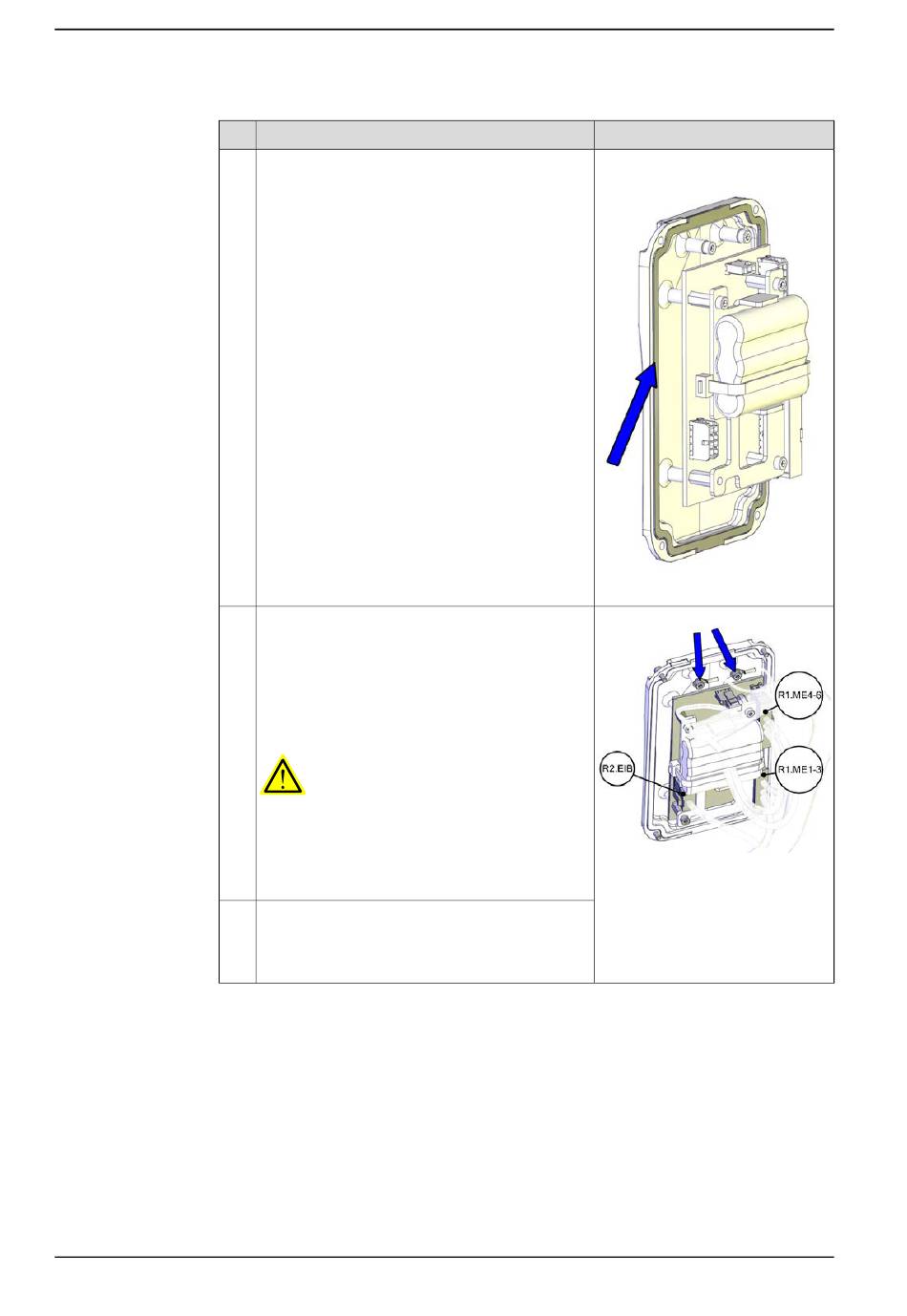

Überprüfen Sie die Dichtung der EIB-/SMB-Abde-
ckung.
Bei Beschädigung austauschen.
Gilt für IRB 1200 (kein Typ spezifiziert) und IRB
1200, Typ A
Schließen Sie die Steckverbinder an der EIB-Ein-
heit an.
• R1.ME1-3
• R1.ME4-6
• R2.EIB
WARNUNG
Stellen Sie sicher, nicht den R2.EIB und den
R2.ME2 zu verwechseln. Achse 2 kann erheblich
beschädigt werden. Achten Sie auf die Beschrif-
tungen auf den Steckverbindern für einen korrek-
ten Anschluss.
Gilt für IRB 1200 (kein Typ spezifiziert) und IRB
1200, Typ A
Schließen Sie die Anschlüsse an der EIB-/SMB-
Abdeckung an.
