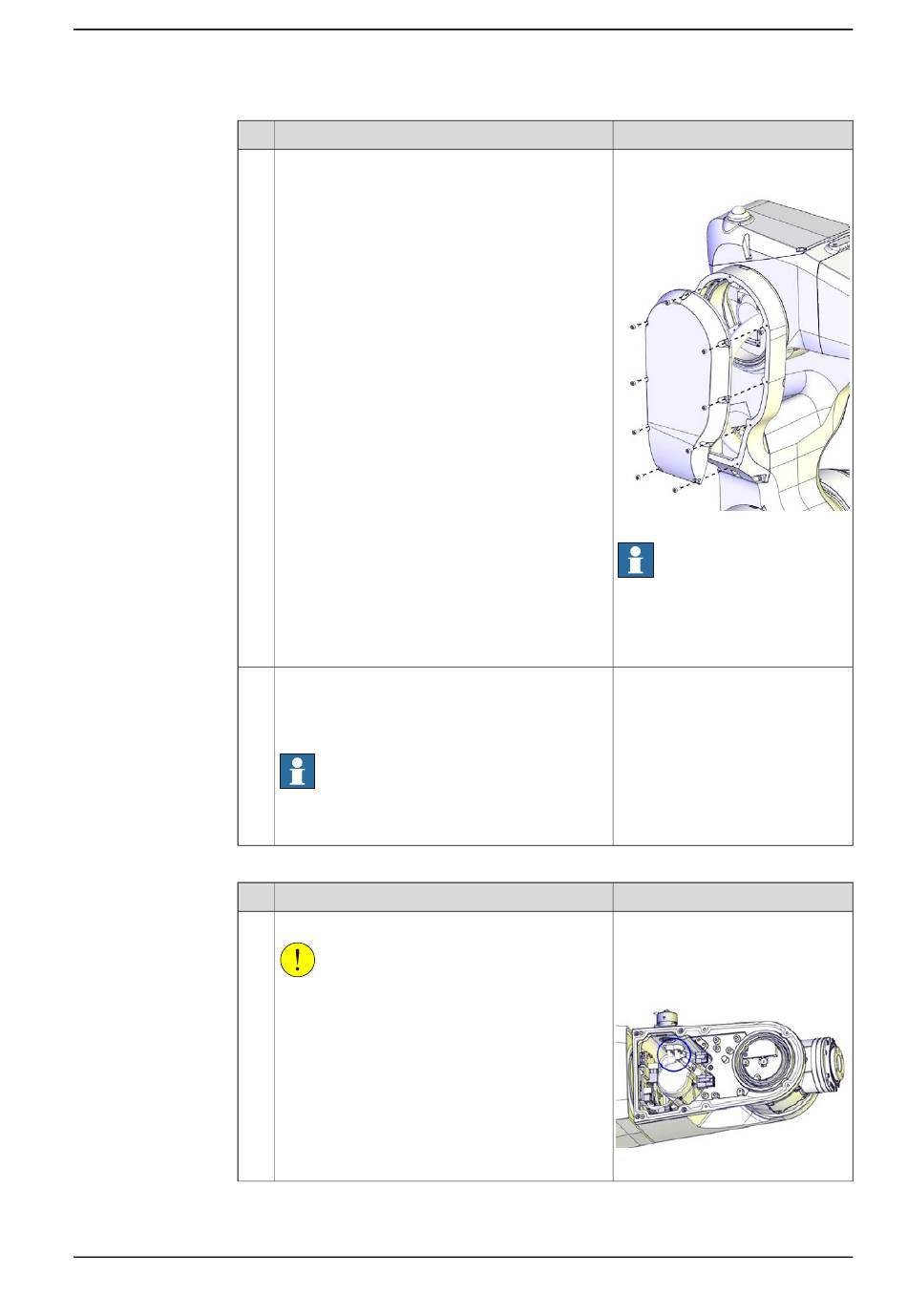

4.5.1 Austauschen der Ersatzteile des Sockels (Sockel, Radialdichtung Achse 1, Schutzhülle)
13
14
Anschließen der Druckluftschläuche und der CP/CS-Verkabelung (falls vorhanden)
1
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
Aktion
Bringen Sie die Kabelgehäuseabdeckung wieder
an.
Versiegeln und lackieren Sie die Gelenke, die
geöffnet wurden. Siehe Schneiden Sie den Lack
oder die Oberfläche des Roboters ein, bevor Sie
Teile austauschen. auf Seite 144
Hinweis
Entfernen Sie nach der Reparatur mit etwas Alko-
hol auf einem Tuch alle Partikel vom Roboter.
Aktion
Schließen Sie die Druckluftschläuche wieder an.
VORSICHT
Schneiden Sie bei der Demontage von Robotertei-
len immer den Lack mit einem Messer ein und
schleifen Sie die Lackkante ab. Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Schrauben: 3HAB3409-207 (M3x8).
Anzugsdrehmoment: 1.5 Nm
xx1300002400
Hinweis
Verwenden Sie ausschließlich die
angegebenen Schrauben, ersetzen
Sie sie niemals durch andere
Schrauben.
Hinweis
Druckluftanschlussset mit Etherne-
töffnung in Flansch: 3HAC049664-
001
Luftanschlussset ohne Ethernetöff-
nung in Flansch: 3HAC049665-001
Schneiden
144.
xx1400000738
Fortsetzung auf nächster Seite
