4 Reparatur
4.6.4 Austauschen des Getriebes, der Antriebswelle und der Scheibe von Achse 4
Fortsetzung

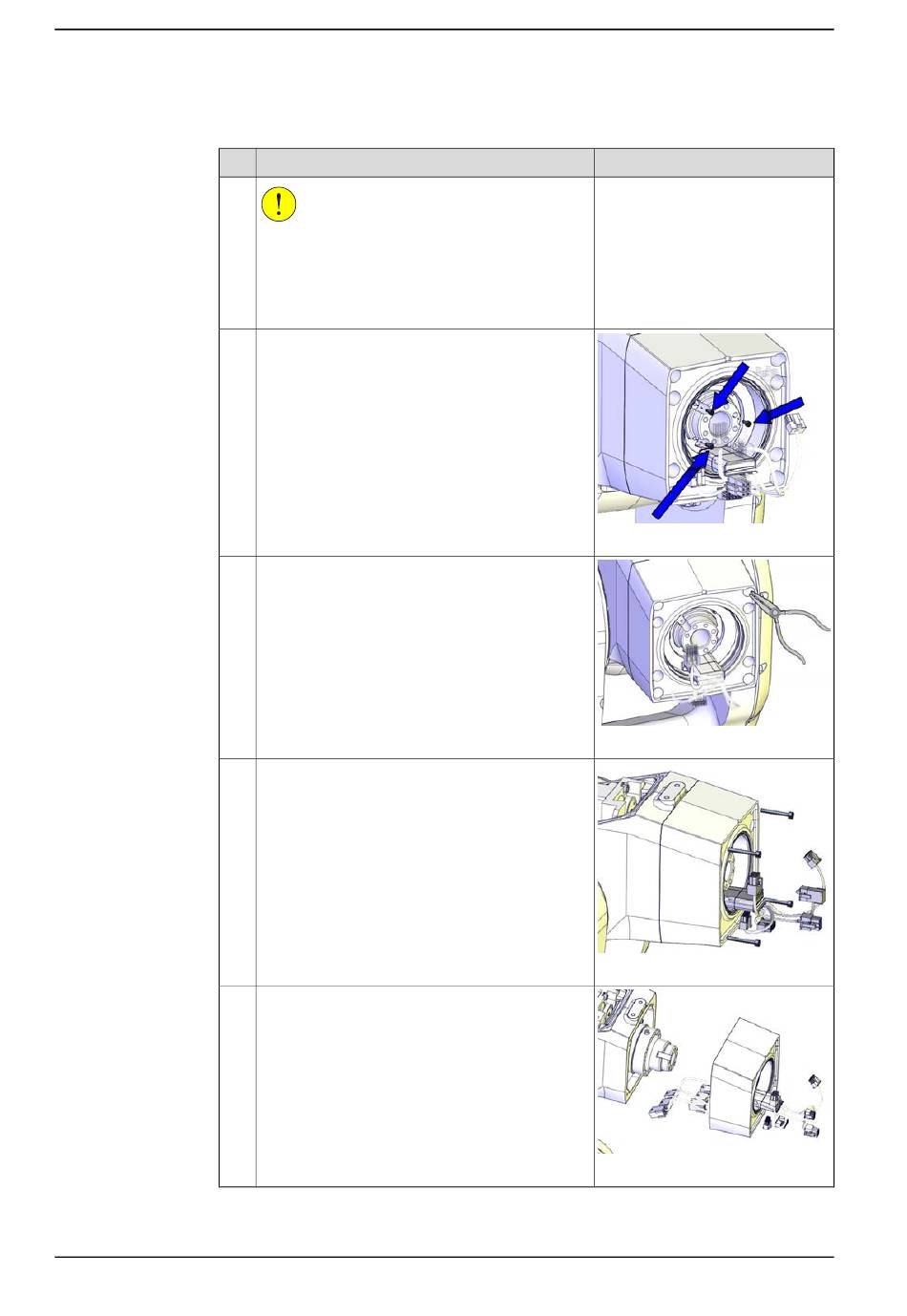

Entfernen der Gehäuseverlängerungseinheit
1
2
3
4
5
Fortsetzung auf nächster Seite
664
Aktion
VORSICHT
Schneiden Sie bei der Demontage von Robotertei-
len immer den Lack mit einem Messer ein und
schleifen Sie die Lackkante ab. Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Entfernen Sie die Schrauben der FPC-Einheit
Achse 4.
Für Roboter mit Schutzart Clean Room
Für Roboter mit Schutzart Foundry Plus.
Entfernen Sie die Stopfen auf den Schrauben der
Gehäuseverlängerungseinheit mit einer
Flachrundzange.
Entfernen Sie die Schrauben der Gehäuseverlän-
gerungseinheit.
Entfernen Sie die Gehäuseverlängerungseinheit.
Achten Sie darauf, dass die Kabel nicht beschä-
digt werden.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Schneiden
144.
xx1300002373
xx1600000262
xx1300002372
xx1300002374
