ABB IRB 1200 Produkthandbuch Seite 804

5 Kalibrierung
5.5.5 Manuelle Kalibriermethode - Kalibrieren von Achse-3
Fortsetzung
Prüfen und Beenden der Kalibrierung
1
2
3
Nach der Kalibrierung
1
804
Aktion
Lösen Sie die Bremsen, und drehen Sie die Achse
per Hand, um die Kalibrierstifte voneinander zu
trennen. Dies geschieht, um Schäden an den
Stiften zu vermeiden, wenn während des nächsten
Bewegungsschritts ein falscher Vorgang auftreten
sollte.
Bewegen Sie die Achse 3 mit FlexPendant auf
null Grad.

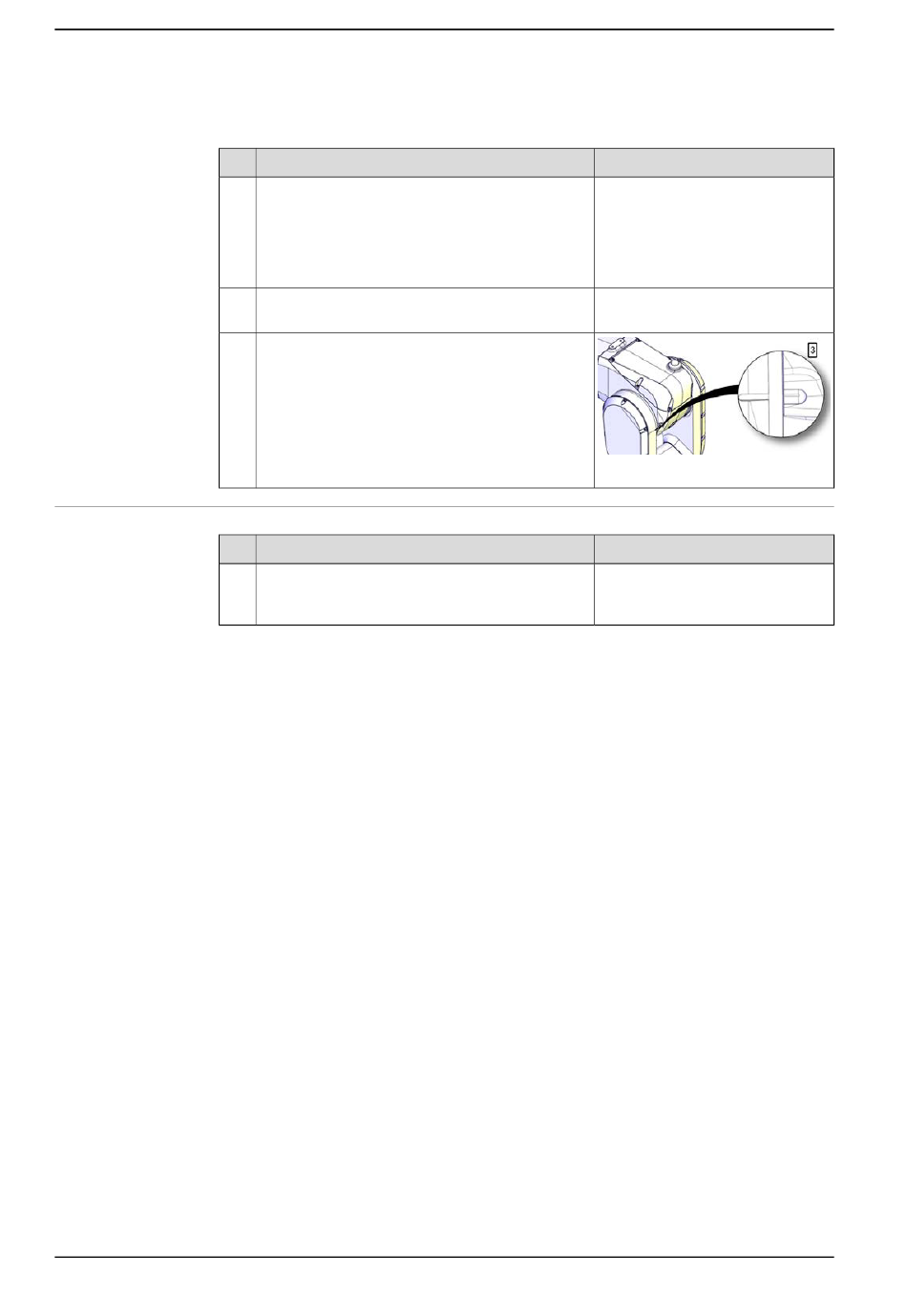

Prüfen Sie, ob die Markierungen der Synchroni-
sierung auf Achse 3 aneinander ausgerichtet sind.
Sind Sie innerhalb der Toleranzen ausgerichtet?
• Falls ja, ist die Überprüfung der Kalibrie-
rung OK.
• Falls nicht, führen Sie das Verfahren zur
Feinkalibrierung erneut durch.
Aktion
Tragen Sie die neuen Systemparameter auf einem
neuen Schild ein und kleben Sie es oben auf das
Kalibrierschild auf den Roboter.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1400001094
Hinweis
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
