ABB IRB 1200 Produkthandbuch Seite 206

4 Reparatur
4.3.1 Austauschen des Hauptkabelpakets
Fortsetzung
21
22
Fortsetzung auf nächster Seite
206
Aktion

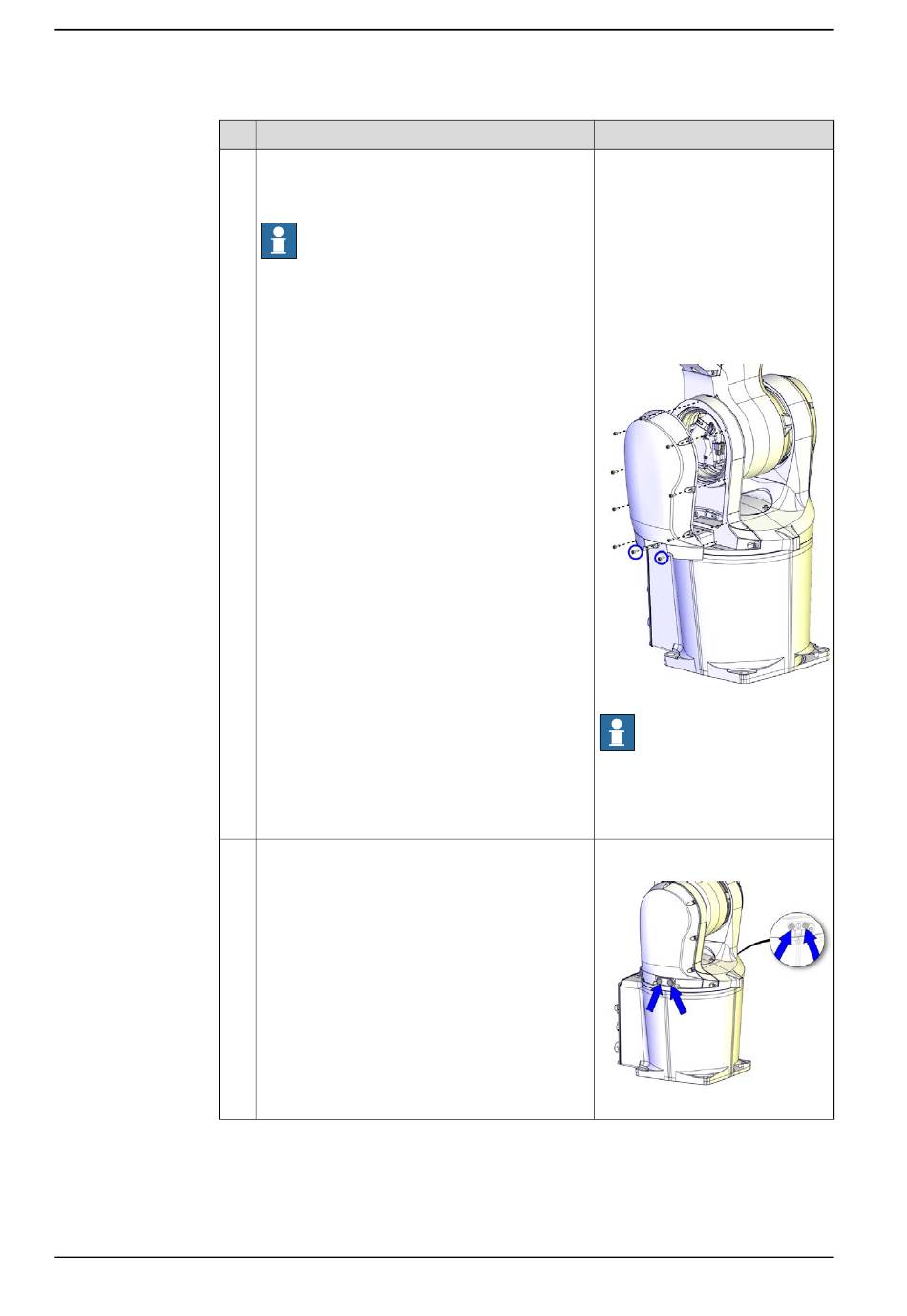

Bringen Sie die Kabelgehäuseabdeckung wieder
an.
Bei Beschädigung austauschen.
Hinweis
Vergessen Sie nicht, die zwei unteren, in der Ab-
bildung gekennzeichneten Schrauben wieder
einzusetzen.
Für Roboter mit Schutzart Foundry Plus (Option
287-3).
Überprüfen Sie die Schutzstecker für die Hebe-
bohrungen.
Bei Beschädigung austauschen.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Kabelgehäuseabdeckung des
Schwenkwerks: 3HAC059678-001
: 3HAC056214-001 (verwendet mit
Schutzart Clean Room)
Kabelgehäuseabdeckung des
Schwenkwerks , Clean Room
Kabelgehäuseabdeckung des
Schwenkwerks , food grade lubrica-
tion
Schrauben: 3HAB3409-207 (M3x8).
Anzugsdrehmoment: 1.5 Nm.
xx1300002431
Hinweis
Verwenden Sie ausschließlich die
angegebenen Schrauben, ersetzen
Sie sie niemals durch andere
Schrauben.
Schutzstecker für Hebebohrungen:
3HAC4836-24
xx1600001151
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
