2.7.2 Anwenderanschlüsse
Einführung in Anwenderanschlüsse
Die Kabel für den Anwenderanschluss sind im Roboter integriert und die Anschlüsse
befinden sich im Rohrgehäuse (Oberarm) sowie ein weiterer am Sockel. Es gibt
einen R4.CP/CS-Anschluss am Rohrgehäuse. Der entsprechende
R1.CP/CS-Anschluss befindet sich am Sockel.
Es wird empfohlen, einen Sicherungsschutz für den Anwenderanschluss zu
verwenden; andernfalls brennen die CP/CS-Kabel im Roboter aufgrund von

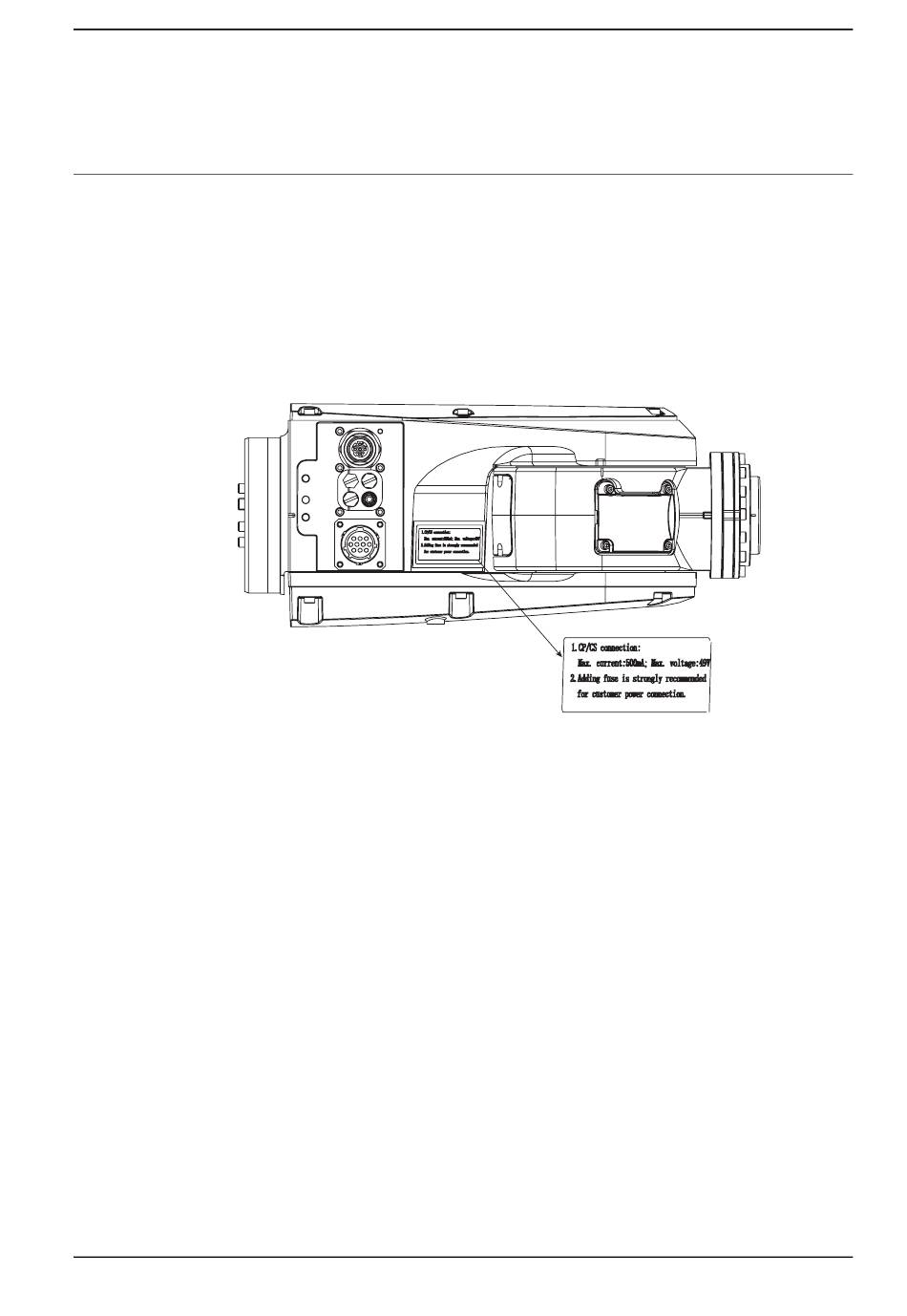

Anwendungsüberlastung durch. Detaillierte Informationen zur CP/CS-Verbindung
sind auf einem Warnschild am Rohrgehäuse zu finden.
xx1600001687
Es gibt auch Anschlüsse für Ethernet, einen R4.Ethernet-Anschluss am
Rohrgehäuse und den entsprechenden R1.Ethernet-Anschluss am Sockel.
