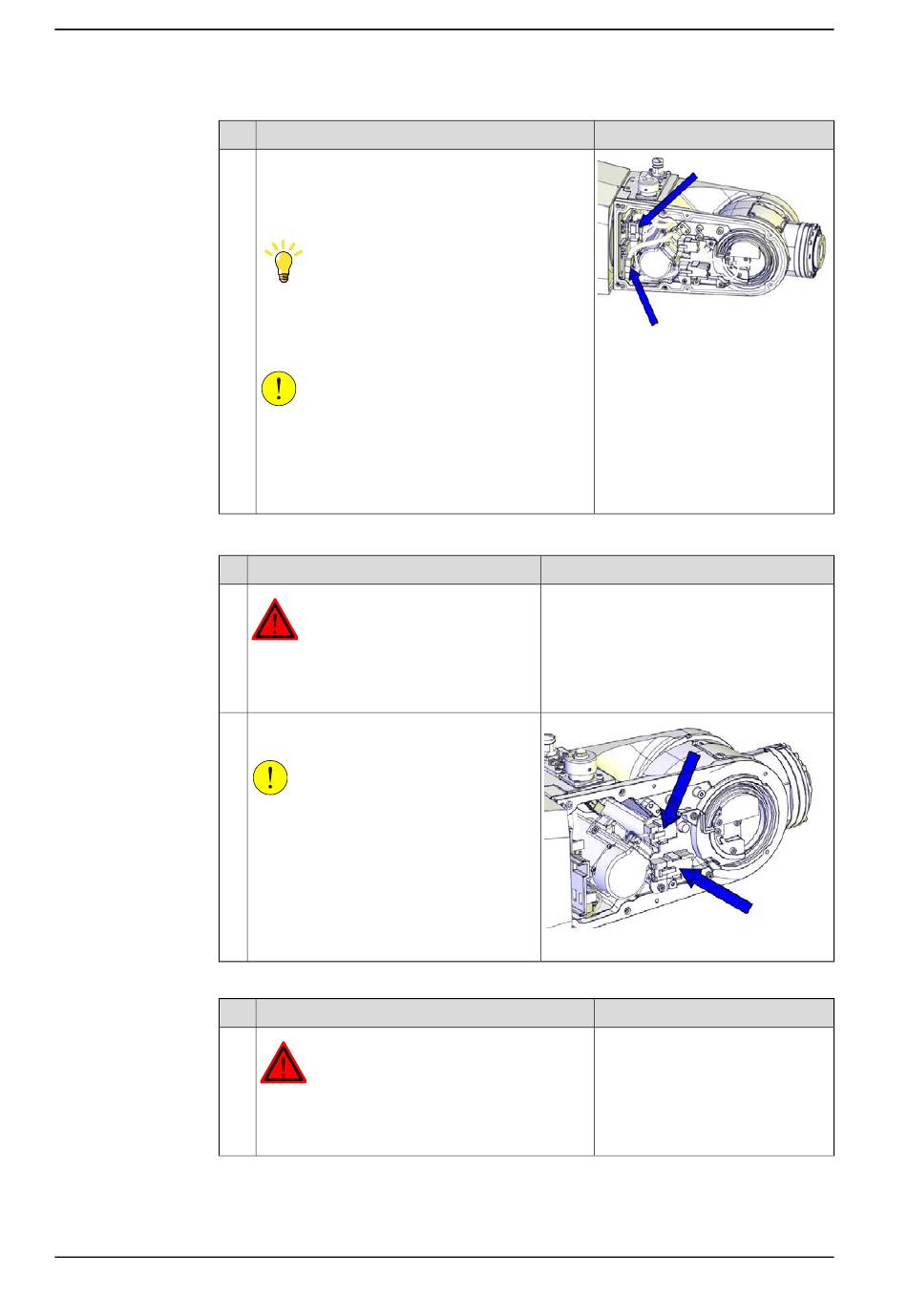

ABB IRB 1200 Produkthandbuch Seite 162

4 Reparatur
4.3.1 Austauschen des Hauptkabelpakets
Fortsetzung
2
Trennen der FPC-Steckverbinder Achse 5
1
2
Trennen der Druckluftschläuche
1
Fortsetzung auf nächster Seite
162
Aktion
Lösen Sie die Motoranschlüsse aus ihren Halte-
rungen und trennen Sie sie.
• R3.MP5
• R3.ME5
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
VORSICHT
Schneiden Sie bei der Demontage von Robotertei-
len immer den Lack mit einem Messer ein und
schleifen Sie die Lackkante ab. Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-
, Hydraulikdruck- und Luftdruckversorgung
zum Roboter unterbrochen ist.
Lösen und trennen Sie die FPC-Steckver-
binder Achse 5.
VORSICHT
Schneiden Sie bei der Demontage von
Roboterteilen immer den Lack mit einem
Messer ein und schleifen Sie die Lackkante
ab. Siehe Schneiden Sie den Lack oder die
Oberfläche des Roboters ein, bevor Sie
Teile austauschen. auf Seite
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1300002360
Schneiden
144.
Hinweis
144.
xx1300002390
Hinweis
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
