Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
Aktion
Gilt für IRB 1200 (kein Typ spezifiziert) und IRB
1200, Typ A

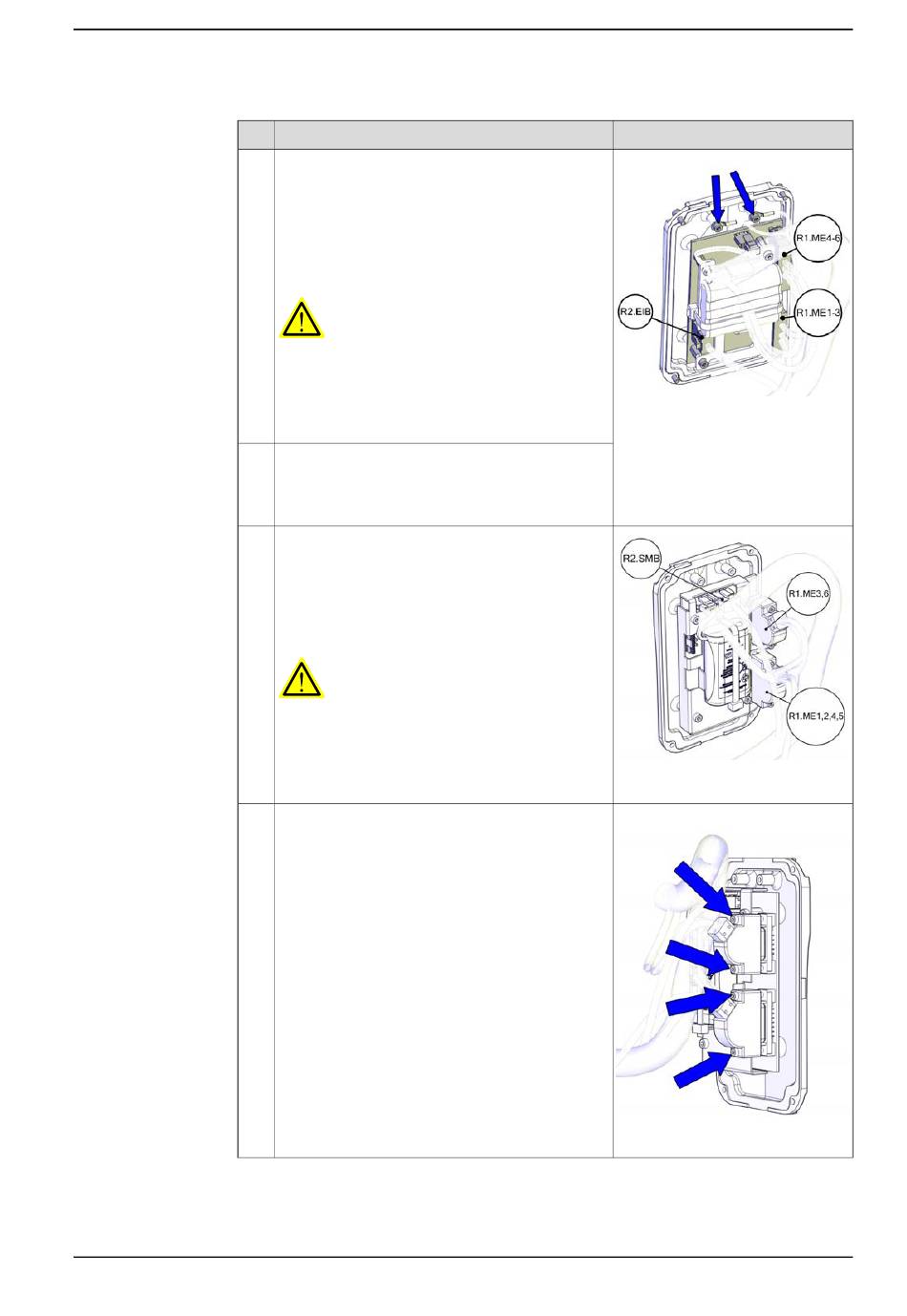

Schließen Sie die Steckverbinder an der EIB-Ein-
heit an.
• R1.ME1-3
• R1.ME4-6
• R2.EIB
WARNUNG
Stellen Sie sicher, nicht den R2.EIB und den
R2.ME2 zu verwechseln. Achse 2 kann erheblich
beschädigt werden. Achten Sie auf die Beschrif-
tungen auf den Steckverbindern für einen korrek-
ten Anschluss.
Gilt für IRB 1200 (kein Typ spezifiziert) und IRB
1200, Typ A
Schließen Sie die Anschlüsse an der EIB-/SMB-
Abdeckung an.
Gilt für IRB 1200, Typ B.
Schließen Sie die Steckverbinder an der SMB-
Einheit an.
• R1.ME1,2,4,5
• R1.ME3,6
• R2.SMB
WARNUNG
Stellen Sie sicher, nicht den R2.SMB und den
R2.ME2 zu verwechseln. Achse 2 kann erheblich
beschädigt werden. Achten Sie auf die Beschrif-
tungen auf den Steckverbindern für einen korrek-
ten Anschluss.
Gilt für IRB 1200, Typ B.
Ziehen Sie die Steckverbinderschrauben an.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
4.3.4 Austauschen der EIB-/SMB-Einheit
Hinweis
xx1300002428
xx1700000005
Anzugsdrehmoment: 0,3 Nm
xx1700000004
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
