ABB IRB 1200 Produkthandbuch Seite 499

4.5.1 Austauschen der Ersatzteile des Sockels (Sockel, Radialdichtung Achse 1, Schutzhülle)
10
Wiedereinbau der Verkabelung
Gehen Sie wie folgt vor, um die Verkabelung wieder einzubauen, nachdem das
jeweilige Teil des Sockels ausgetauscht wurde.
Wiederanbringung des Kabelpakets am Dichtungsring Achse 1
1
2
3
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
Aktion
Versiegeln und lackieren Sie die Gelenke, die
geöffnet wurden. Siehe Schneiden Sie den Lack
oder die Oberfläche des Roboters ein, bevor Sie
Teile austauschen. auf Seite 144
Hinweis
Entfernen Sie nach der Reparatur mit etwas Alko-
hol auf einem Tuch alle Partikel vom Roboter.
Aktion
Reinigen Sie die Gelenke, die geöffnet wurden.
Siehe Schneiden Sie den Lack oder die Oberflä-
che des Roboters ein, bevor Sie Teile austau-
schen. auf Seite 144

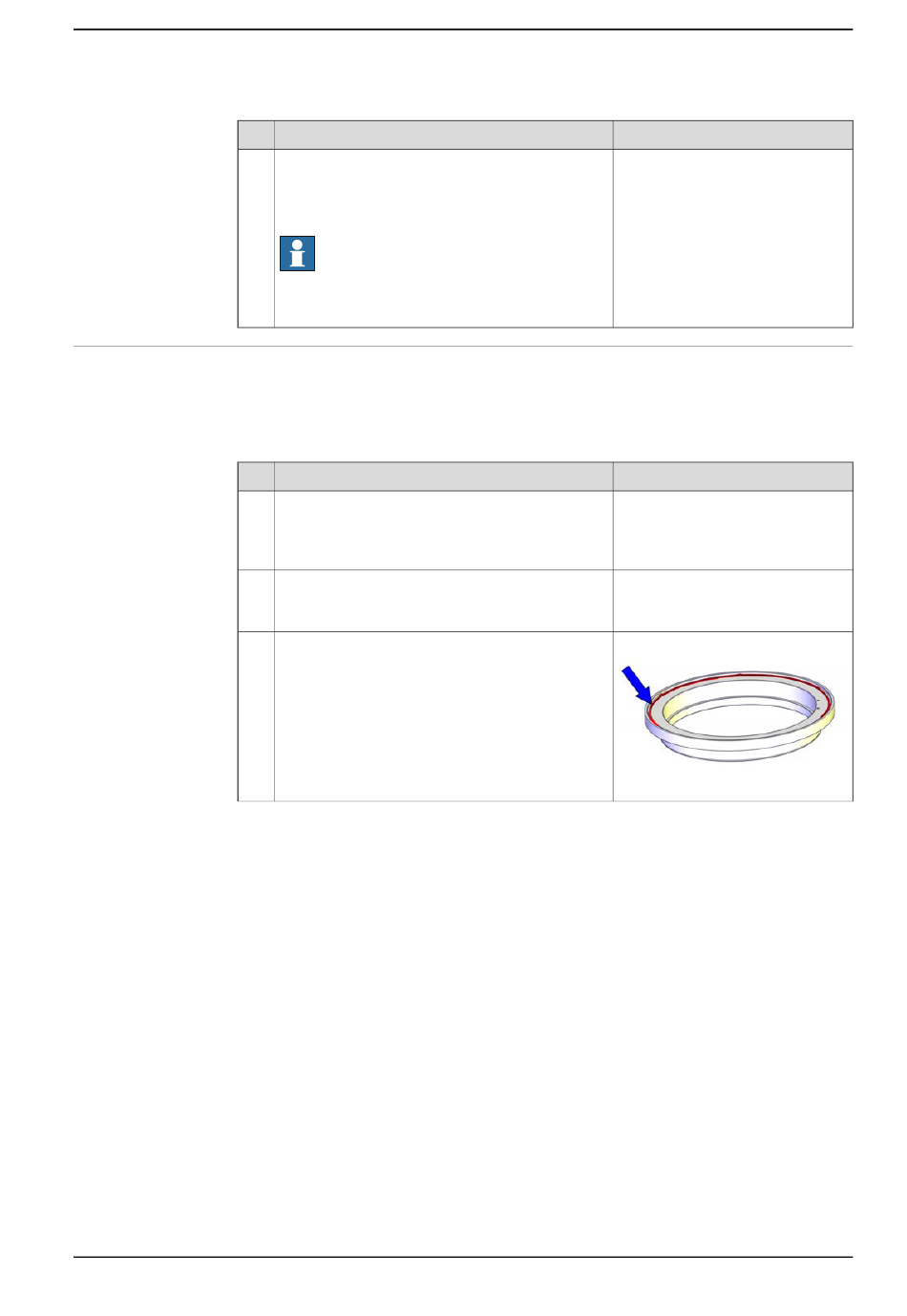

Überprüfen Sie den Dichtungsring Achse 1.
Bei Beschädigung austauschen.
Für Roboter mit Schutzart IP67 (Option 287-10).
Auf Achse 1 Dichtungsringversion 3HAC056658-
001:
Tragen Sie Dichtmittel auf den Achse 1 Dichtungs-
ring auf.
(Siehe Ersatzteilversionen für Achse 1 Dichtungs-
ring an IP40/IP67-Robotern auf Seite
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Hinweis
Dichtungsring Achse 1:
3HAC044676-001 / 3HAC058568-
i
001
Dichtmittel: Sikaflex 521FC
829.)
xx1600001125
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
