4 Reparatur
4.5.2 Austauschen der Ersatzteile des Schwenkwerks (Schwenkwerk, Radialdichtung Achse 2)
Fortsetzung
6
7
Fortsetzung auf nächster Seite
562
Aktion

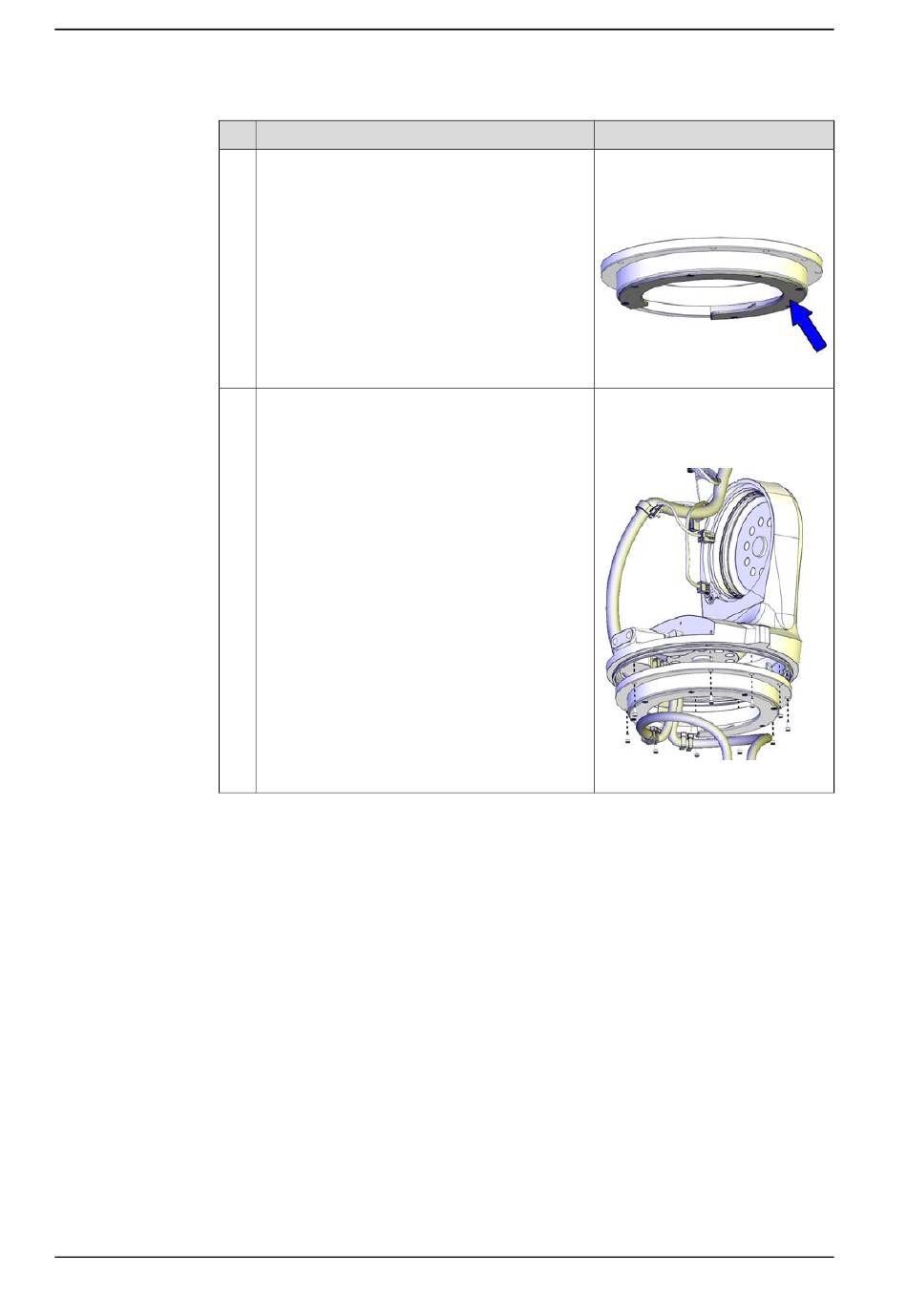

Überprüfen Sie den Kabelschutz am Dichtungsring
Achse 1.
Bei Beschädigung austauschen.
Wenn Sie den Kabelschutz austauschen, tragen
Sie Klebeflüssigkeit Loctite 243 auf die Schrauben
auf.
Bringen Sie den Dichtungsring Achse 1 wieder
mit den Schrauben am Schwenkwerk an und
führen Sie die Verkabelung vorsichtig aus dem
Schwenkwerk heraus nach oben.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Kabelschutz: 3HAC044691-001
Torx-Senkkopfschraube M3x5:
3HAC14286-4
Anzugsdrehmoment: 0,3 Nm
xx1400000456
Dichtungsring Achse 1:
3HAC044676-001 / 3HAC058568-
i
001
Anzugsdrehmoment: 1,5 Nm.
xx1400000455
