2 Installation und Inbetriebnahme

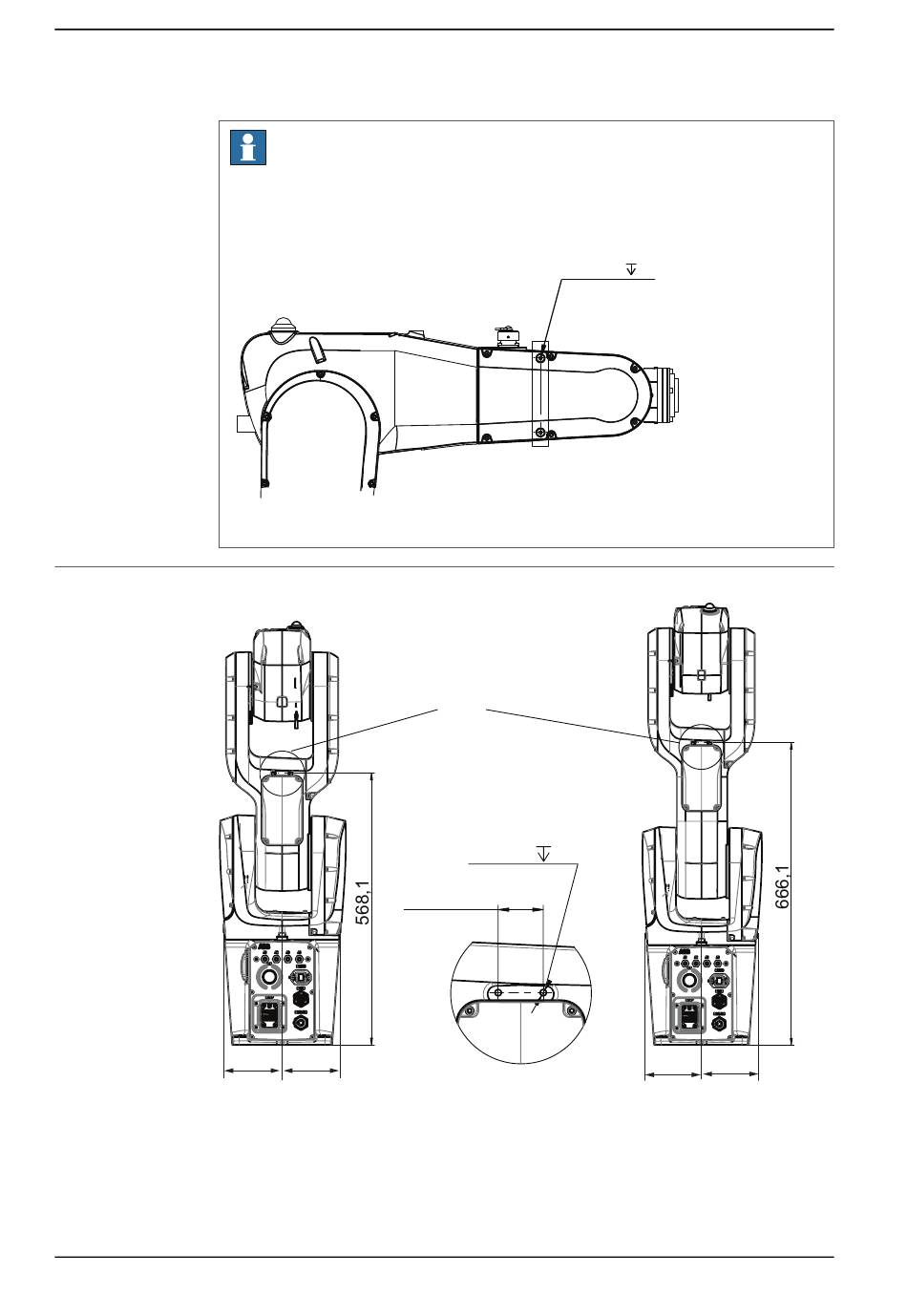

2.3.7.2 Bohrungen zur Montage von Zusatzausrüstung
Fortsetzung
Unterarm
IRB 1200-7/0.7
xx1300000382
Fortsetzung auf nächster Seite
90
Hinweis
Die beiden in der folgenden Abbildung gezeigten M4-Gewindebohrungen dienen
der Montage des Kabelbaums oder der Luftschläuche der Werkzeuge und nicht
der Montage von Zusatzausrüstung.
xx1700002331
122,5 122,5
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
2 x M4 8
A
2 x M5 7.5
30 ±0,15
A
122,5 122,5
IRB 1200-5/0.9
