ABB IRB 1200 Produkthandbuch Seite 473

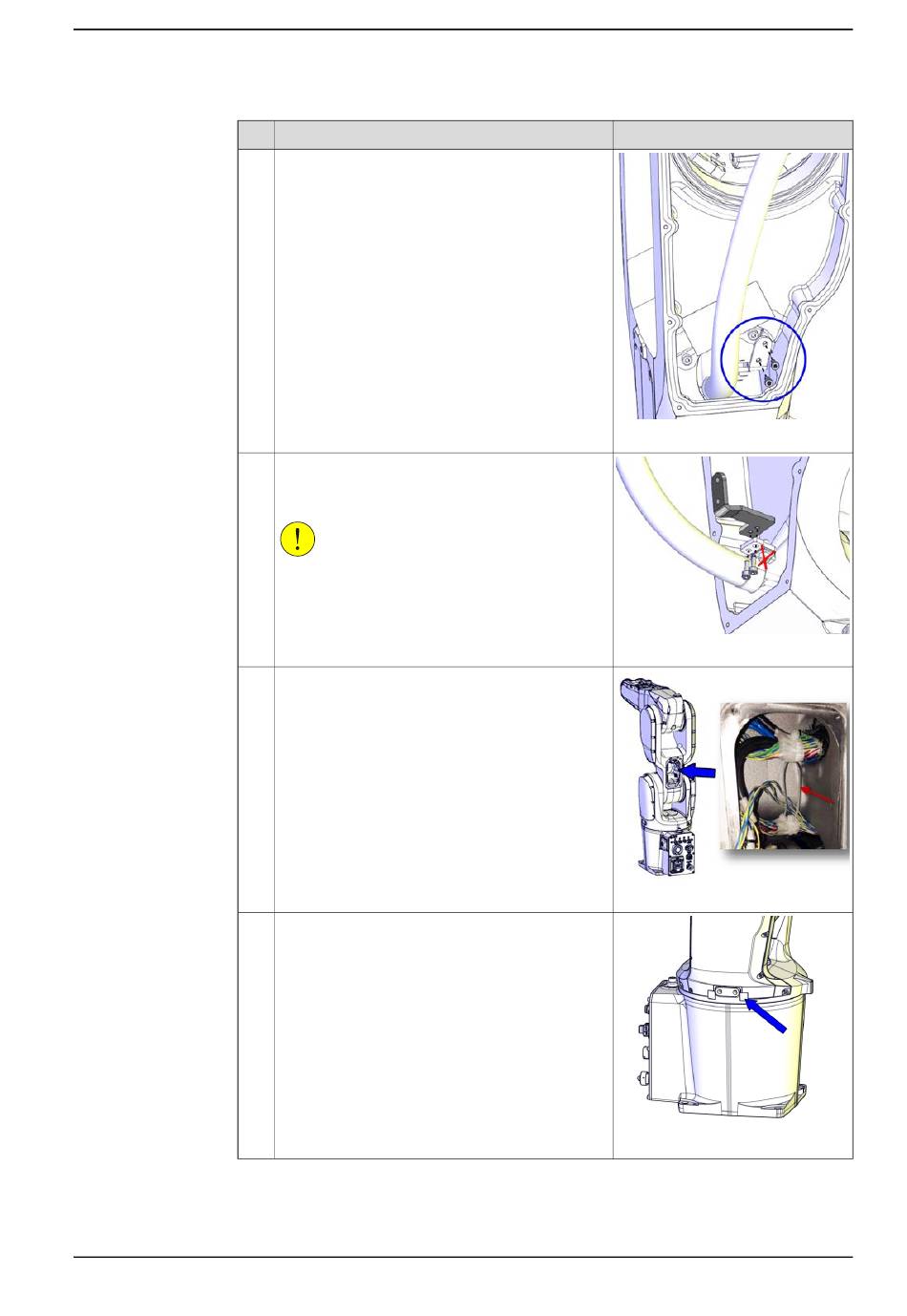

4.5.1 Austauschen der Ersatzteile des Sockels (Sockel, Radialdichtung Achse 1, Schutzhülle)
4
5
6
7
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
Aktion
Entfernen Sie die Befestigungsschrauben des
Befestigungsblechs am Unterarm.
Ziehen Sie das Kabelpaket etwas aus dem Unter-
arm heraus und entfernen Sie die Halterung vom
Kabelpaket, indem Sie die Schrauben entfernen.
VORSICHT
Lösen Sie nicht die Schraube der Kabelklemme!
Es besteht die Gefahr, dass sich die Reihenfolge
der Kabelanordnung ändert, was zu einer verkürz-
ten Lebensdauer des Kabelbaums führen würde.
Zerschneiden Sie den Kabelbinder, der die Verka-
belung im EIB-/SMB-Hohlraum zusammenhält.
Für Roboter mit Schutzart Clean Room
Entfernen Sie den Dichtungsstopfen des
Schwenkwerks.
Folgen Sie der Anleitung unter
Dichtungsstopfens des Schwenkwerks auf Sei-
te 150.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1300002426
xx1300002430
xx1400001130
Entfernen des
xx1600000205
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
473
