ABB IRB 1200 Produkthandbuch Seite 376

4 Reparatur
4.4.3 Austauschen der Ersatzteile des Rohrs
Fortsetzung
6
7
8
9
10
11
Fortsetzung auf nächster Seite
376
Aktion

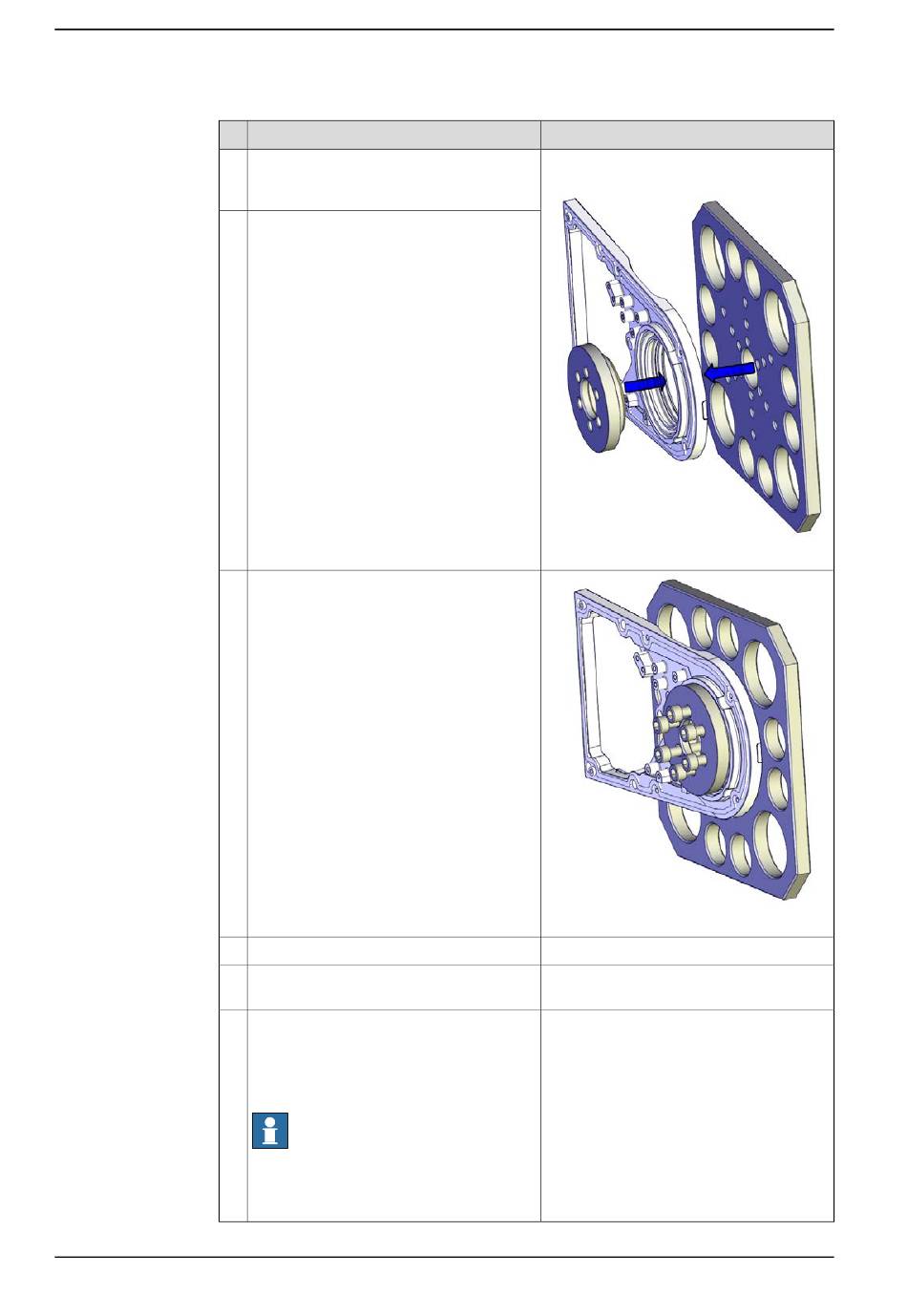

Führen Sie den kreisförmigen Teil des
Montagewerkzeugs für die Radialdichtung
an die Radialdichtung.
Befestigen Sie die Werkzeugplatte mithilfe
der sechs M6x40-Schrauben an der ande-
ren Seite des Rohrkabelgehäuses.
Ziehen Sie die Schrauben nach und nach
an, um die Dichtung in ihre Position zu
drücken.
Entfernen Sie das Montagewerkzeug.
Prüfen Sie, ob die Dichtung unbeschädigt
und richtig eingebaut ist.
Versiegeln und lackieren Sie die Gelenke,
die geöffnet wurden. Siehe
den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Sei-
te 144
Hinweis
Entfernen Sie nach der Reparatur mit etwas
Alkohol auf einem Tuch alle Partikel vom
Roboter.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Werkzeugsatz für Dichtung Achse 5:
3HAC049701-001
xx1400000485
xx1400000486
Schneiden Sie
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
