ABB IRB 1200 Produkthandbuch Seite 496

4 Reparatur
4.5.1 Austauschen der Ersatzteile des Sockels (Sockel, Radialdichtung Achse 1, Schutzhülle)
Fortsetzung
2
3
4
5
6
Fortsetzung auf nächster Seite
496
Aktion
Für Roboter mit Schutzart IP67 (Option 287-10).
Für Roboter mit Schutzart Foundry Plus (Option
287-3).
Für Roboter mit Schutzart Clean Room
Für Roboter mit Lebensmittelschmierstoff

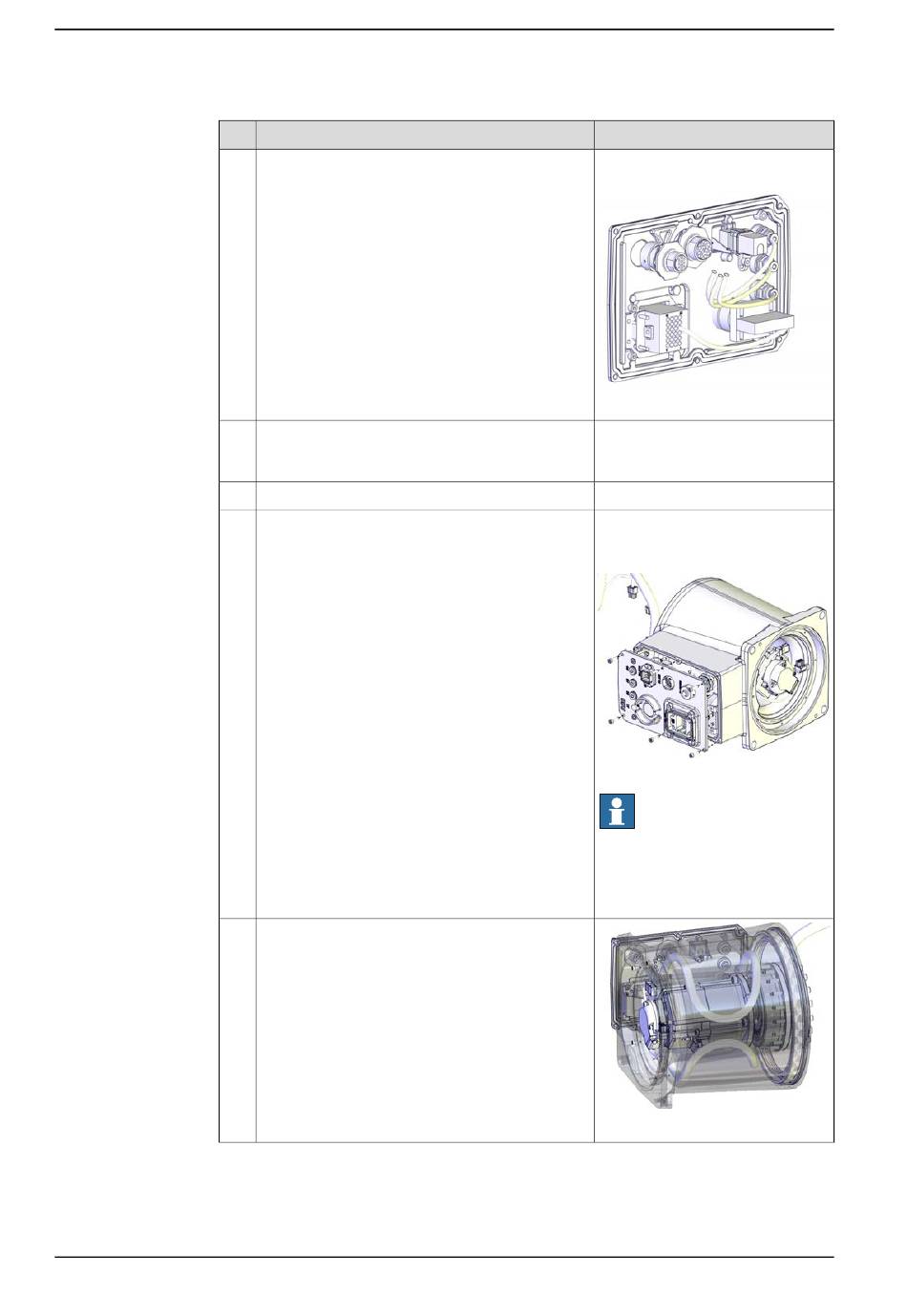

Überprüfen Sie die Dichtung an der Sockelabde-
ckung.
Bei Beschädigung austauschen.
Setzen Sie das Kabelpaket durch die Rückseite
des Sockels ein und führen Sie es im Sockel nach
oben.
Schließen Sie das Erdungskabel wieder an.
Bringen Sie die Sockelabdeckung wieder mit den
Befestigungsschrauben an.
Verlegen Sie das Kabelpaket im Sockel wie abge-
bildet.
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Dichtung für hintere Sockelabde-
ckung: 3HAC058566-001
xx1400000741
Schrauben: 3HAB3409-212
(M4x16).
Anzugsdrehmoment: 4 Nm.
xx1300002448
Hinweis
Verwenden Sie ausschließlich die
angegebenen Schrauben, ersetzen
Sie sie niemals durch andere
Schrauben.
xx1400000480
