4 Reparatur
4.5.1 Austauschen der Ersatzteile des Sockels (Sockel, Radialdichtung Achse 1, Schutzhülle)
Fortsetzung
15
16
17
Fortsetzung auf nächster Seite
516

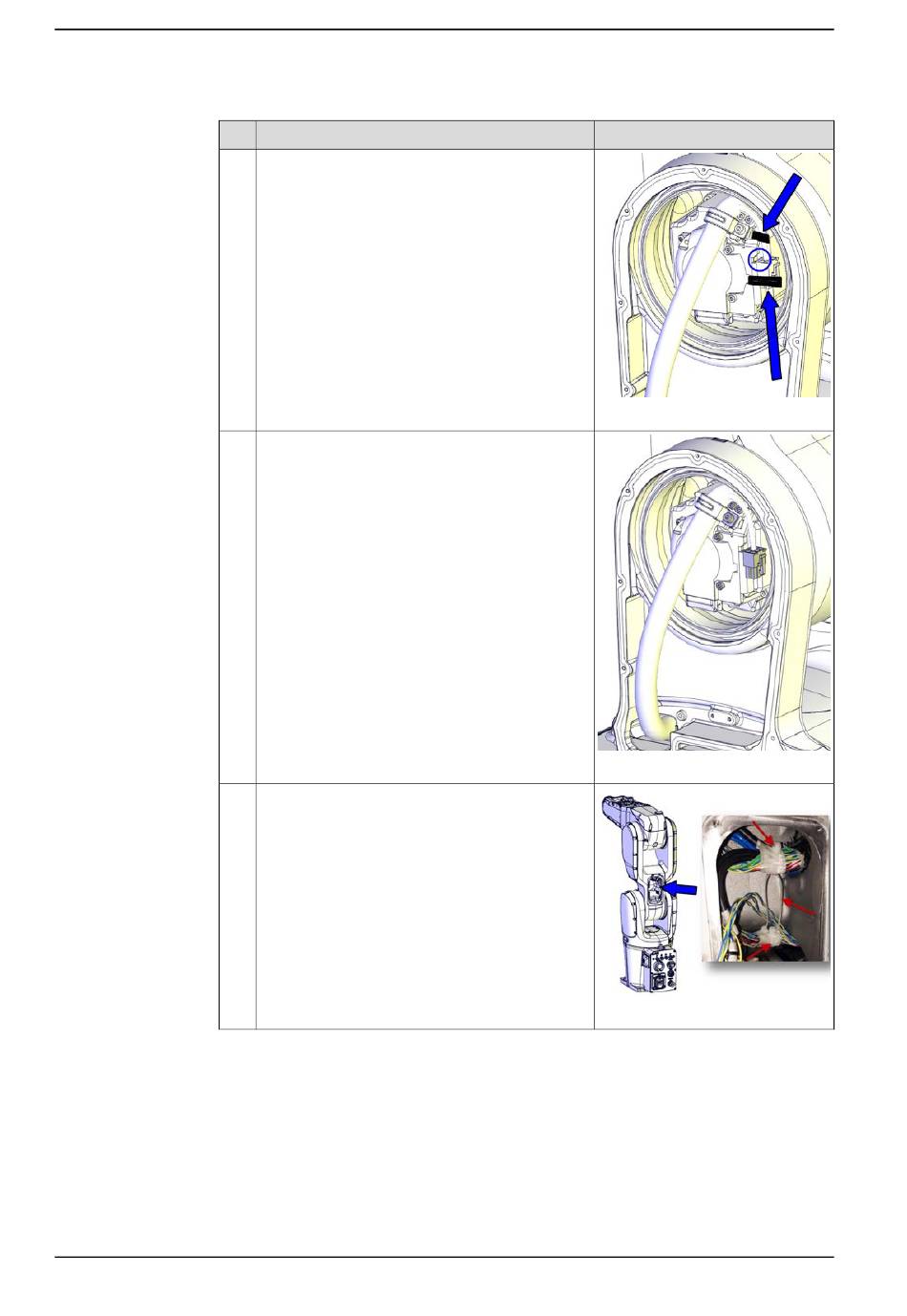

Aktion
Befestigen Sie den Steckverbinder R2.MP2 und
dessen Kabel mit Kabelbindern an der Motorhal-
terung. Stellen Sie sicher, dass der Steckverbinder
mit seiner Lasche an der Halterung befestigt ist.
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
Um die Verkabelung vom heißen Motor, Achse 2
fernzuhalten, muss das Kabelpaket entsprechend
im EIB-/SMB-Hohlraum gesichert werden:
1 Das Kabelpaket wird vom Hersteller an
zwei Stellen mit Klebeband befestigt. Zie-
hen Sie an jeder Stelle einen Kabelbinder
um das Kabelpaket.
2 Ziehen Sie einen dritten Kabelbinder durch
den oberen und unteren Kabelbinder und
schließen Sie den Kabelbinder, damit das
Kabelpaket gesichert ist und in seiner Po-
sition bleibt.
Siehe Abbildung.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1400001529
xx1400000482
xx1400001131
