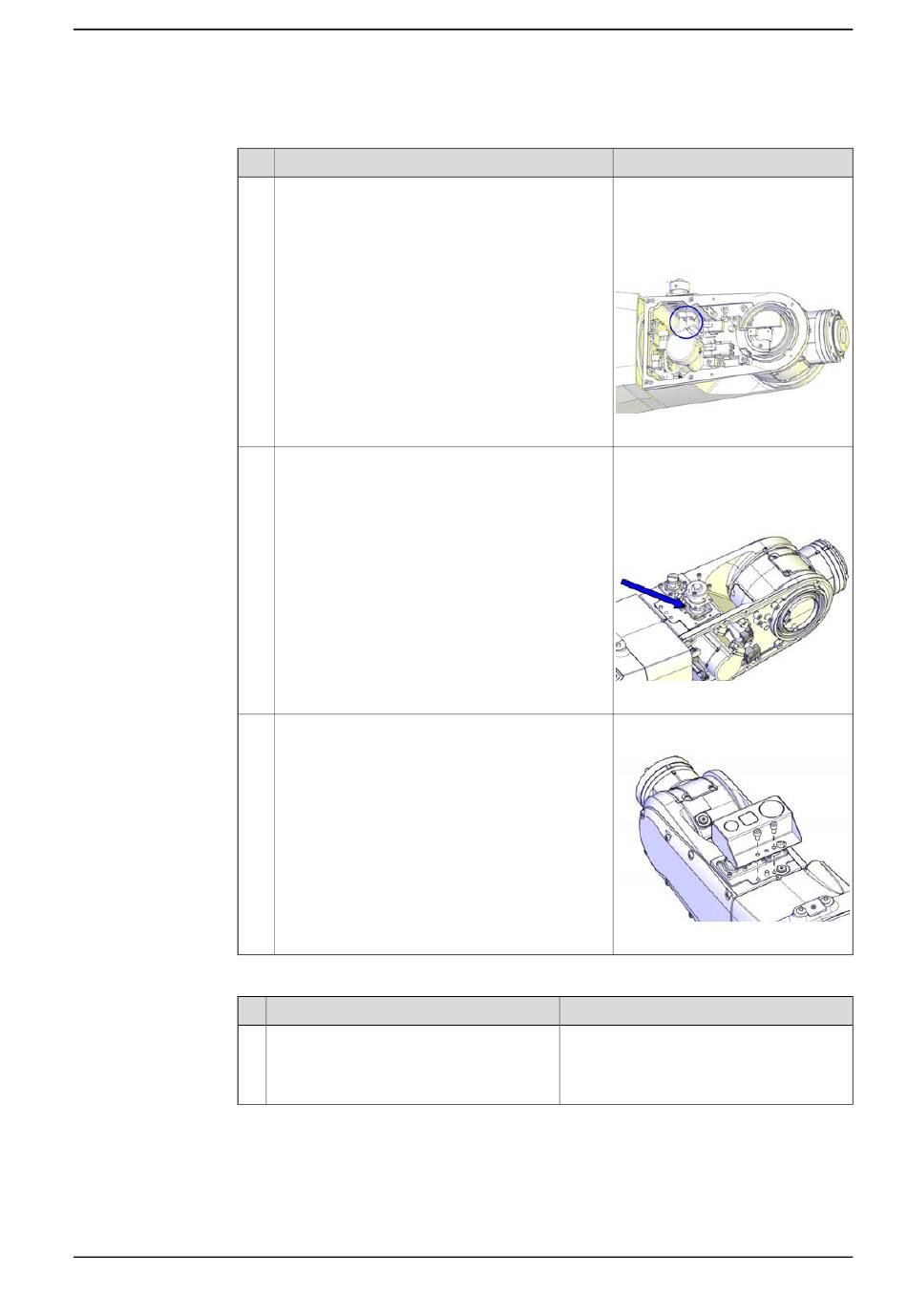

ABB IRB 1200 Produkthandbuch Seite 715

Anschließen der Druckluftschläuche
1
2
3
Wiedereinbau der Rohrkabelgehäuseabdeckung
1
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
Aktion
Schließen Sie die Druckluftschläuche wieder an.
Schließen Sie, falls vorhanden, die CP/CS-Kabel
wieder an.
Für Roboter mit Schutzart IP67 (Option 287-10).
Für Roboter mit Schutzart Foundry Plus (Option
287-3).
1 Überprüfen Sie die Dichtung.
2 Bei Beschädigung austauschen.
Für Roboter mit Schutzart Clean Room
1 Entfernen Sie die verbleibende Klebeflüs-
sigkeit und andere Verunreinigungen mit
Reinigungsmittel Loctite 7063.
2 Tragen Sie Loctite 574-Flanschdichtung
auf die Montageflächen des CP/CS-Steck-
verbinders auf.
Für Roboter mit Schutzart Foundry Plus.
Bringen Sie ggf. die Schutzhalterungen für die
CP/CS-Anschlüsse an.
Aktion
Reinigen Sie die Gelenke, die geöffnet
wurden. Siehe Schneiden Sie den Lack
oder die Oberfläche des Roboters ein, be-
vor Sie Teile austauschen. auf Seite 144
