2 Installation und Inbetriebnahme
2.7.2 Anwenderanschlüsse
Fortsetzung

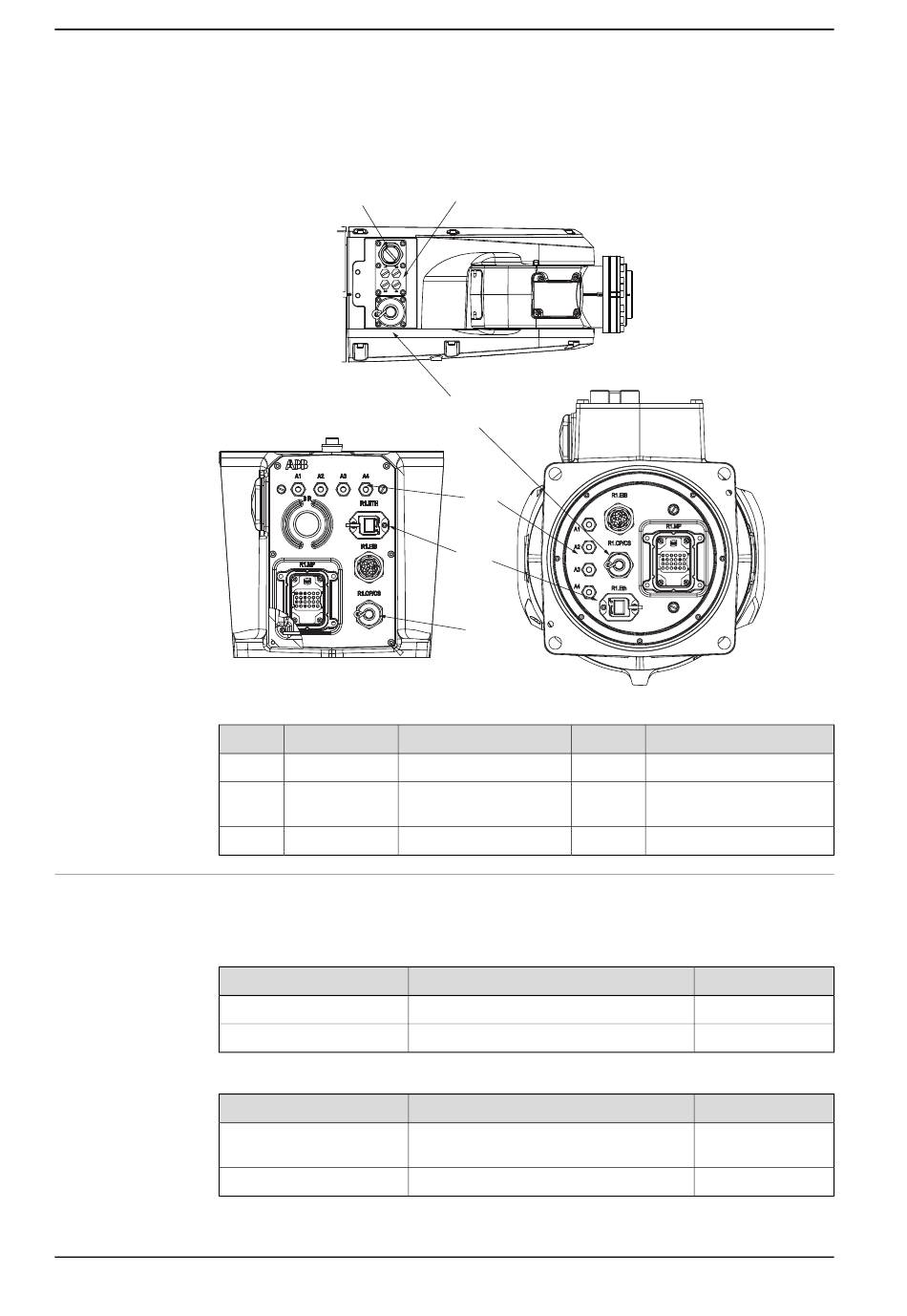

Ein Schlauch für Druckluft ist ebenfalls im Manipulator integriert. Es befinden sich
4 Einlässe am Sockel (R1/8") und 4 Auslässe (M5) am Rohrgehäuse.
xx1300000385
Stelle
A
B
C
Steckverbinder
Die Tabellen beschreiben die Anschlüsse am Sockel und Rohrgehäuse (Oberarm).
Anschlüsse, Sockel
Stelle
Roboter
Anwenderanschluss
Anschlüsse, Rohrgehäuse
Stelle
Roboter
Anwenderanschluss
Fortsetzung auf nächster Seite
108
(B)
(C)
(A)
Anschluss Beschreibung
(R1)R4.CP/CS Anwenderleistung/-signal
Luft Max. 5 bar
(R1)R4.Ethernet Anwender-Ethernet
Beschreibung
Steckverbinder 10-polig, Schott
Anschlussset R1.CP/CS
Beschreibung
Anschlussbuchse 10-polig, Flanschmon-
tage
Anschlussset R3.CP/CS
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
(B)
(C)
(A)
Nummer
10
4
8
Wert
49 V, 500 mA
Innendurchmesser des
Schlauchs 4 mm
100/10 Base-TX
Art.-Nr.
3HAC022117-002
3HAC037038-001
Art.-Nr.
3HAC023624-002
3HAC037070-001
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
