Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J

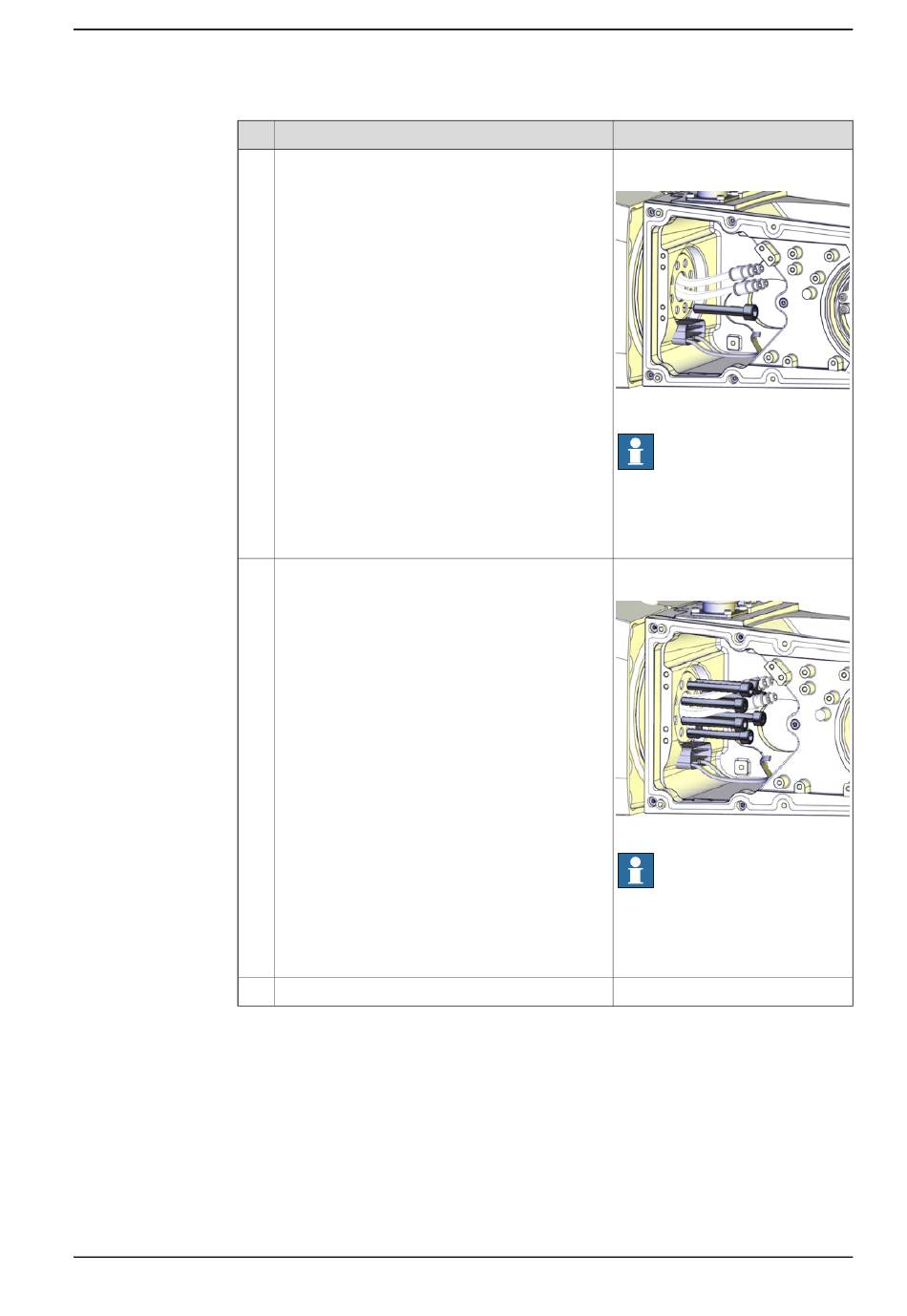

4.4.7 Austausch des mechanischen Anschlags Achse 4
Aktion
Setzen Sie die Schraube M6x35 (1 Stück) ein.
Ziehen Sie sie jedoch noch nicht an.
Setzten Sie die restlichen Schrauben (M5x35 (7
Stück)) ein.
Ziehen Sie alle Schrauben an.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
4 Reparatur
Fortsetzung
Hinweis
Schraube: 3HAB3409-238 (M6x35
(1 Stück)).
xx1400000002
Hinweis
Verwenden Sie ausschließlich die
angegebenen Schrauben, ersetzen
Sie sie niemals durch andere
Schrauben.
Schraube: 3HAB3409-237 (M5x35
(7 Stück)).
xx1400000003
Hinweis
Verwenden Sie ausschließlich die
angegebenen Schrauben, ersetzen
Sie sie niemals durch andere
Schrauben.
Anzugsdrehmoment: 8 Nm.
Fortsetzung auf nächster Seite
