4 Reparatur

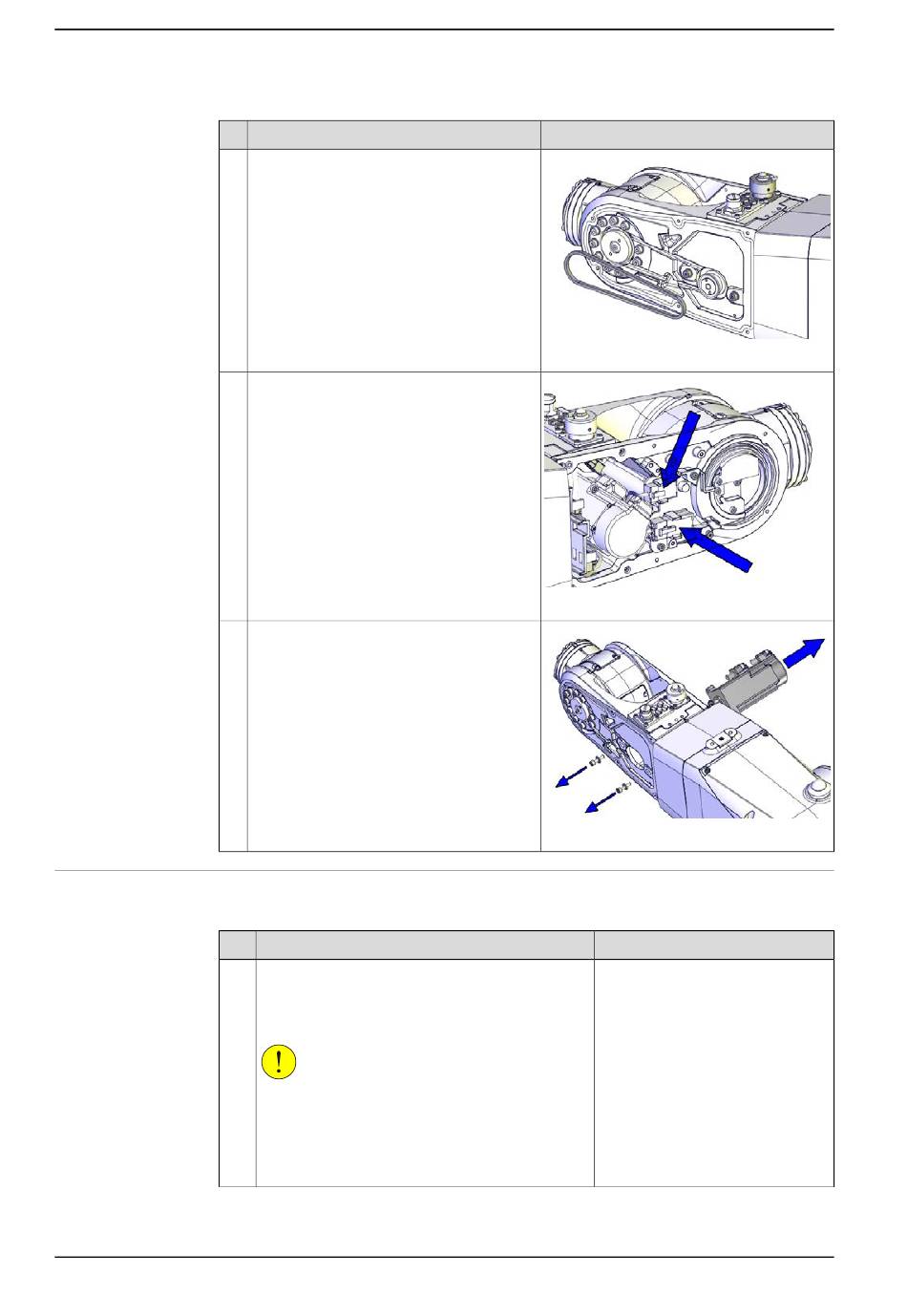

4.6.7 Austauschen von Motor Achse 5 mit Riemenscheibe
Fortsetzung
4
5
6
Wiedereinbau des Motors mit Riemenscheibe
Vorbereitungen vor dem Befestigen des Motors Achse 5
1
Fortsetzung auf nächster Seite
726
Aktion
Entfernen Sie den Antriebsriemen.
Lösen und trennen Sie die FPC-Steckver-
binder Achse 5.
Lösen Sie die Schrauben und ziehen Sie
den Motor heraus.
Aktion
Stellen Sie Folgendes sicher:
• Alle Montageflächen sind sauber und unbe-
schädigt.
• Der Motor ist sauber und unbeschädigt.
VORSICHT
Schneiden Sie bei der Demontage von Robotertei-
len immer den Lack mit einem Messer ein und
schleifen Sie die Lackkante ab. Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
xx1300002351
xx1300002390
xx1300002352
Hinweis
Schneiden
144.
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
