4.5.2 Austauschen der Ersatzteile des Schwenkwerks (Schwenkwerk, Radialdichtung Achse 2)
8
9
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
Aktion

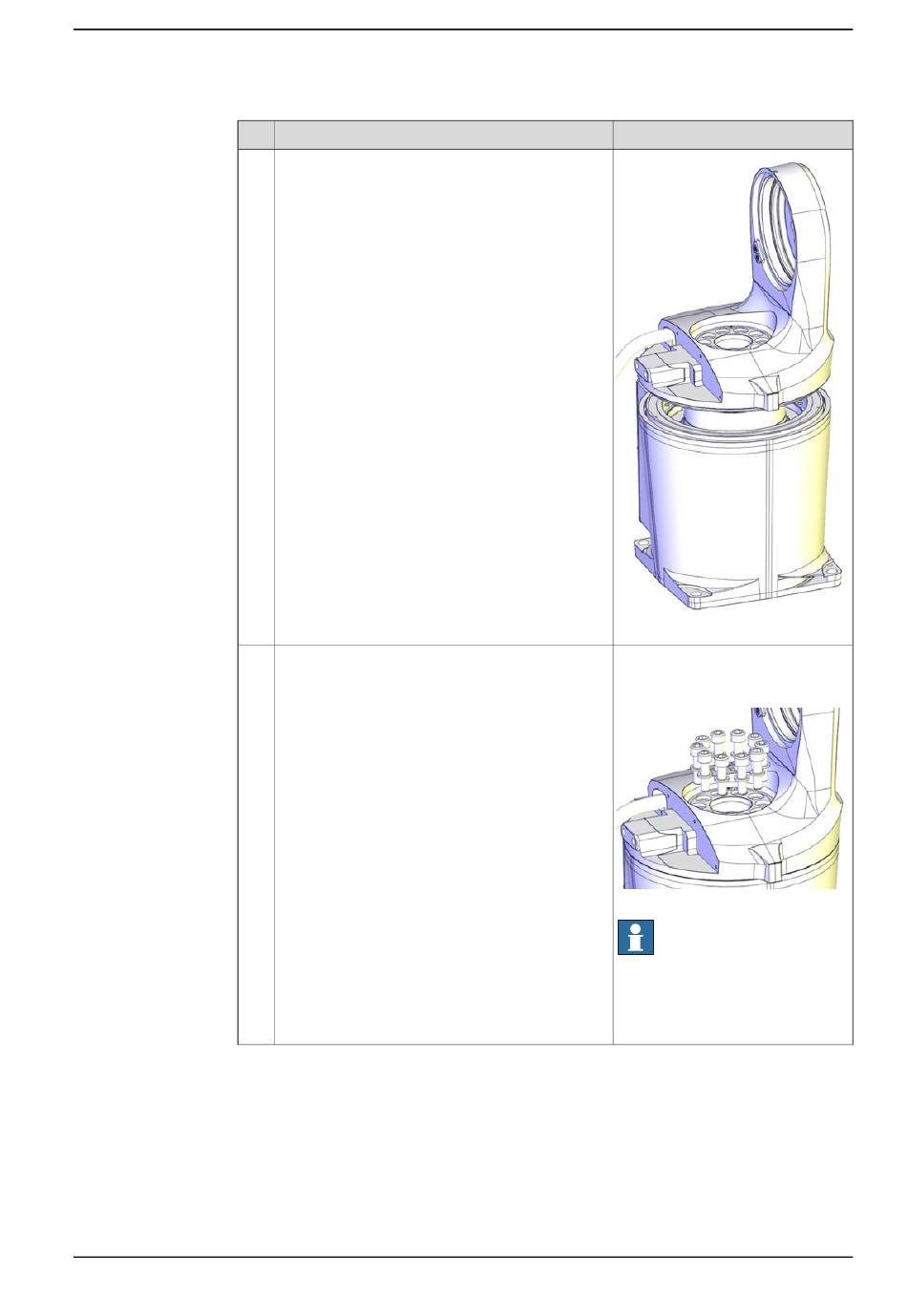

Lassen Sie das Schwenkwerk in seine Position
herunter und führen Sie gleichzeitig die Verkabe-
lung durch die Kabelöffnung.
Bringen Sie die Befestigungsschrauben und Un-
terlegscheiben des Schwenkwerks wieder an.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
4 Reparatur
Fortsetzung
Hinweis
xx1400000449
Schrauben: 3HAB3409-52
(M10x35).
Anzugsdrehmoment: 40 Nm.
xx1400000448
Hinweis
Verwenden Sie ausschließlich die
angegebenen Schrauben, ersetzen
Sie sie niemals durch andere
Schrauben.
Fortsetzung auf nächster Seite
