Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
Aktion

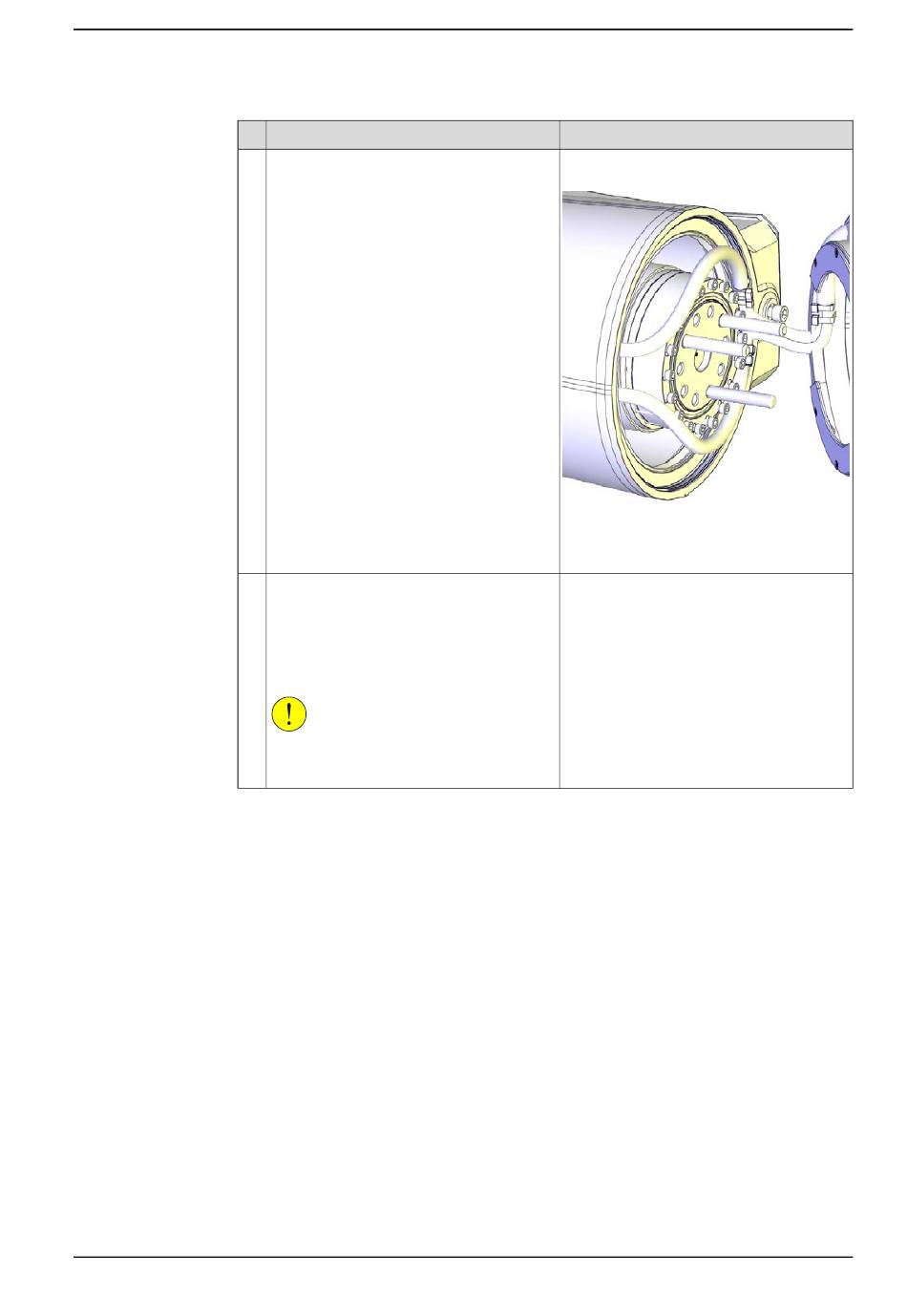

Setzen Sie die Führungsstifte in die An-
triebseinheit.
Befestigen Sie das Schwenkwerk mithilfe
der Führungsstifte am Sockel, wenn Sie
die Verkabelung durch das Schwenkwerk
nach oben führen.
Ordnen Sie die Verkabelung im Sockel
wieder so wie vor dem Ausbau an.
VORSICHT
Achten Sie darauf, dass beim Wiederein-
bau keine Kabel gequetscht werden.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
4.3.1 Austauschen des Hauptkabelpakets
Hinweis
Führungsstift für Getriebeeinheit Achse 1:
3HAC049703-001
xx1300002566
Verwenden Sie stets drei Führungsstifte
gleichzeitig!
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
