4 Reparatur
4.5.1 Austauschen der Ersatzteile des Sockels (Sockel, Radialdichtung Achse 1, Schutzhülle)
Fortsetzung
6
7
8
Fortsetzung auf nächster Seite
524

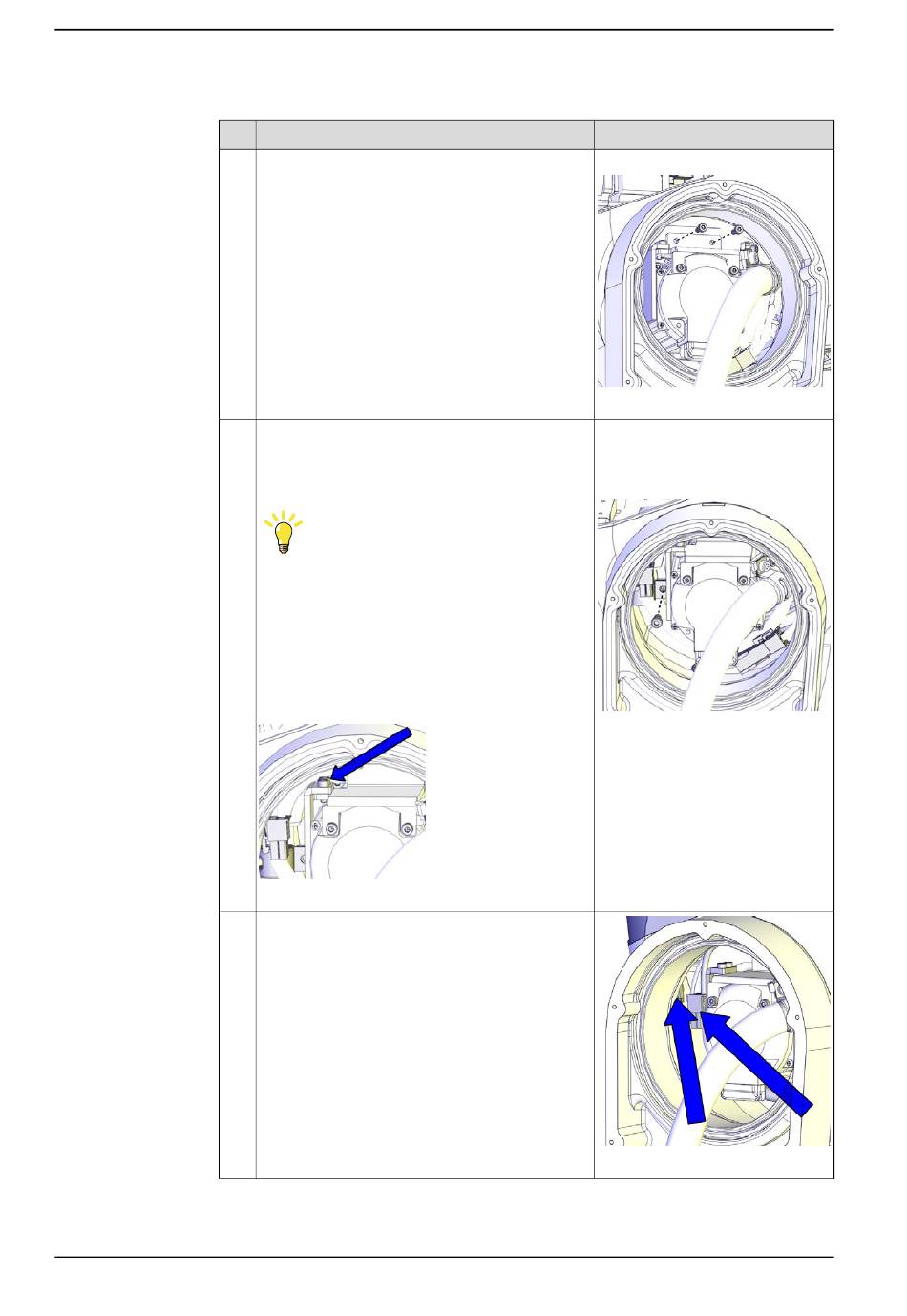

Aktion
Bringen Sie das Befestigungsblech wieder an der
inneren Kunststoffführung an.
Bringen Sie die Halterung der Druckluftschläuche
wieder an der Kabelhalterung an.
Ersetzen Sie die Halterung, falls sie beschädigt
ist.
Tipp
Sollte sich die Halterung der Druckluftschläuche
nur schwer einsetzen lassen, entfernen Sie die
Kabelhalterung vom Befestigungsblech, indem
Sie zwei M3-Schrauben entfernen. Bringen Sie
die Halterung der Druckluftschläuche an die Ka-
belhalterung an und bringen Sie die komplette
Baugruppe wieder am Befestigungsblech an. An-
zugsdrehmoment für die zwei M3-Schrauben: 1.5
Nm.
xx1400001133
Bringen Sie die Motoranschlüsse von Achse 3
wieder an.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Anzugsdrehmoment: 1.5 Nm.
xx1300002421
Halter für Druckluftschläuche sind
enthalten in Kabelbaum-Material-
satz (3HAC049663-001).
Anzugsdrehmoment: 4 Nm.
xx1300002422
xx1300002420
