ABB IRB 1200 Produkthandbuch Seite 504

4 Reparatur
4.5.1 Austauschen der Ersatzteile des Sockels (Sockel, Radialdichtung Achse 1, Schutzhülle)
Fortsetzung
6
7
8
Fortsetzung auf nächster Seite
504

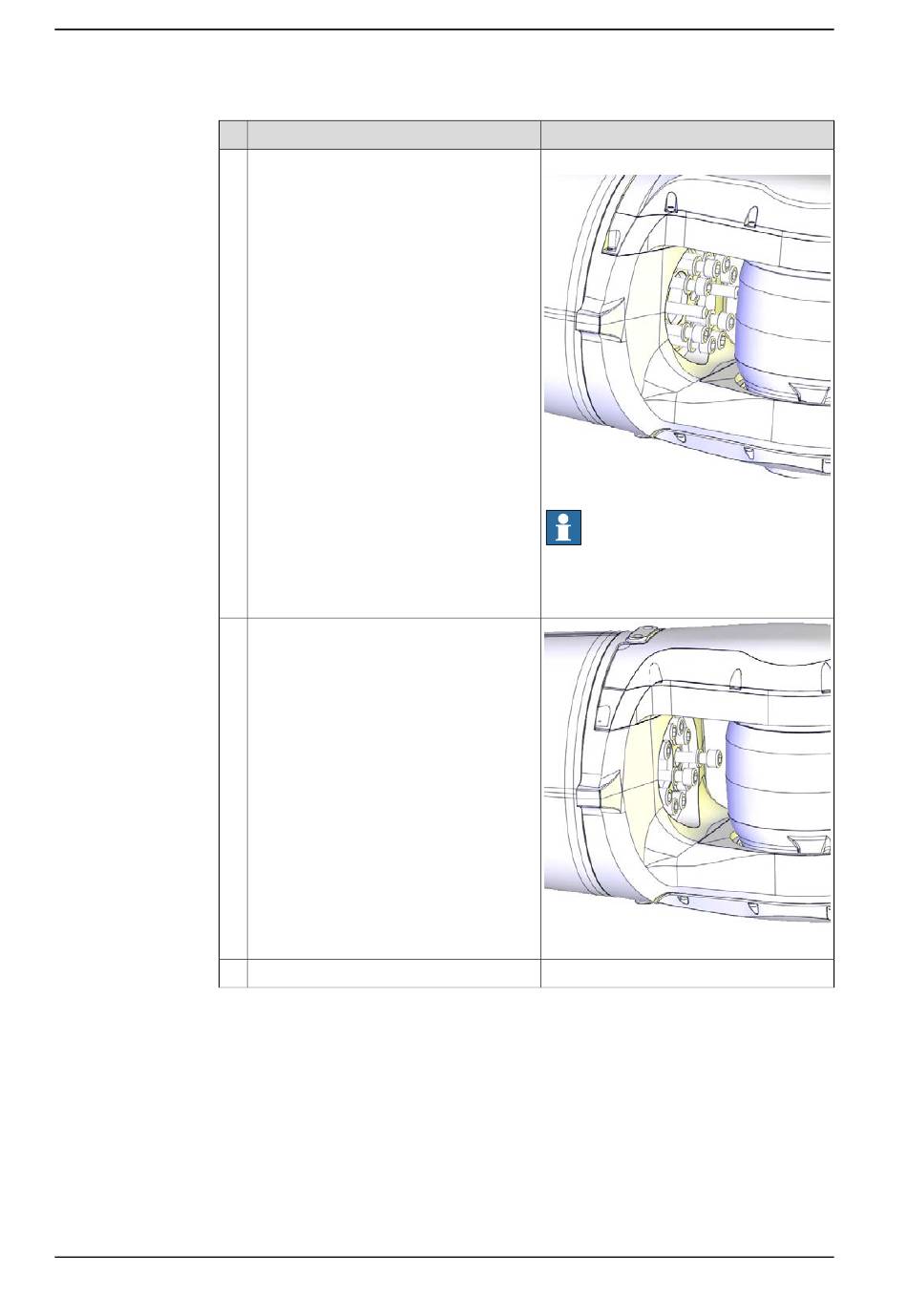

Aktion
Setzen Sie die Befestigungsschrauben und
Unterlegscheiben ein, ziehen Sie sie jedoch
noch nicht fest.
Entfernen Sie die Führungsstifte und set-
zen Sie die verbleibenden Befestigungs-
schrauben und Unterlegscheiben wieder
ein.
Ziehen Sie alle Schrauben an.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis
Schrauben: 3HAB3409-52 (M10x35).
xx1300002567
Hinweis
Verwenden Sie ausschließlich die angege-
benen Schrauben, ersetzen Sie sie niemals
durch andere Schrauben.
xx1300000523
Anzugsdrehmoment: 40 Nm.
Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J
