Produkthandbuch - IRB 1200
3HAC046983-003 Revision: J

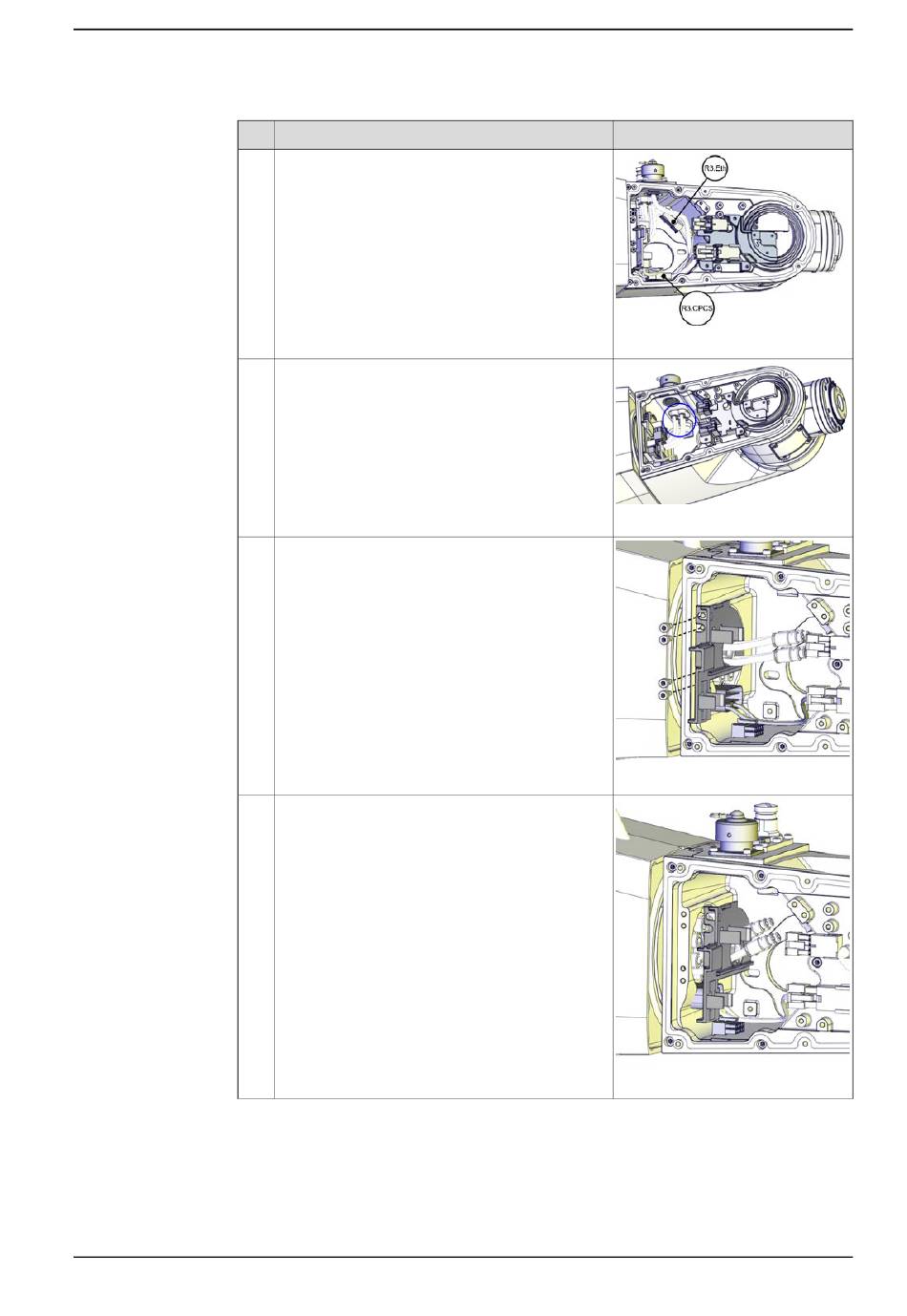

4.3.2 Austauschen der FPC-Einheit, der Gehäuseverlängerungseinheit und der
Aktion
Ziehen Sie die in der Abbildung gezeigten Steck-
verbinder ab.
Trennen Sie die Druckluftschläuche.
Entfernen Sie die Befestigungsschrauben der
Anschlussplatte.
Führen Sie die Schläuche durch die Öffnung in
der Platte und entfernen Sie die Platte.
© Copyright 2014 - 2018 ABB. Alle Rechte vorbehalten.
Gehäuseverlängerungsdichtungen von Achse 4
Hinweis
xx1300002353
xx1300002355
xx1300002356
xx1300002357
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
