4 Reparatur
4.5.2 Austauschen der Ersatzteile des Schwenkwerks (Schwenkwerk, Radialdichtung Achse 2)
Fortsetzung
7
8
9
Fortsetzung auf nächster Seite
552

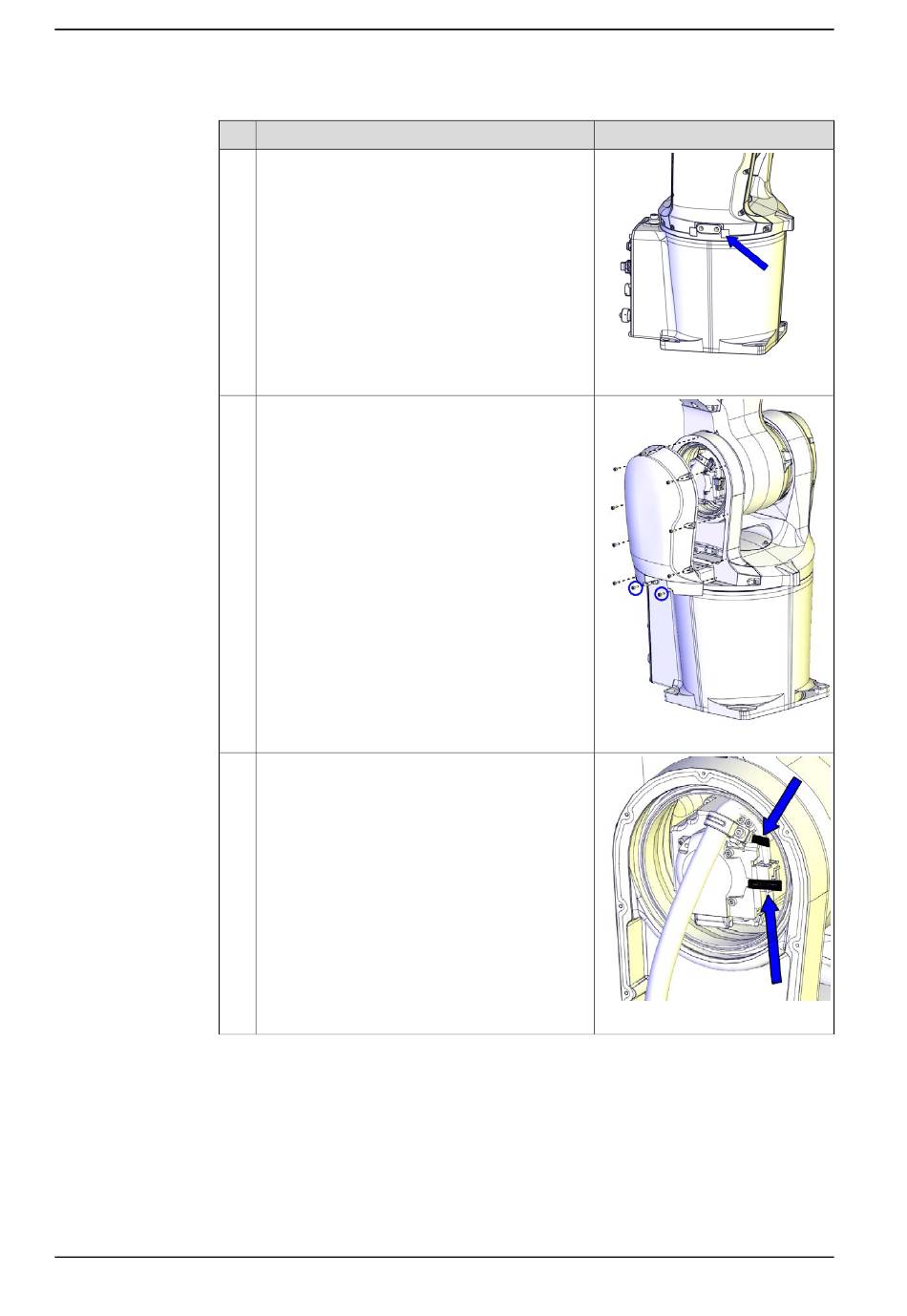

Aktion
Für Roboter mit Schutzart Clean Room
Entfernen Sie den Dichtungsstopfen des
Schwenkwerks.
Folgen Sie der Anleitung unter
Dichtungsstopfens des Schwenkwerks auf Sei-
te
150.
Entfernen Sie die Kabelgehäuseabdeckung des
Schwenkwerks, indem Sie die Schrauben entfer-
nen.
Schneiden Sie die Kabelbinder durch.
