Inhaltszusammenfassung für Reflex R 90/1

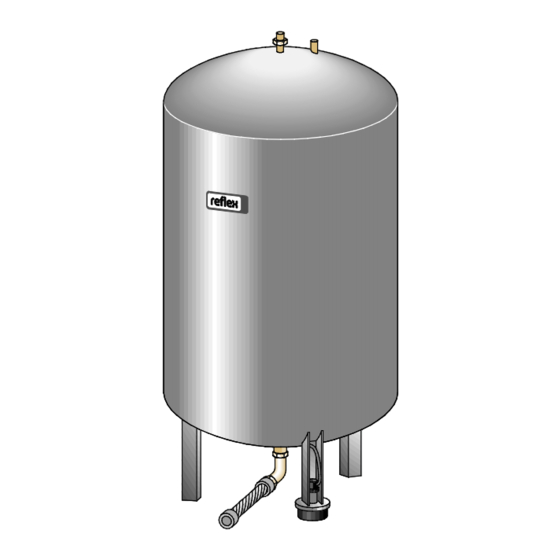

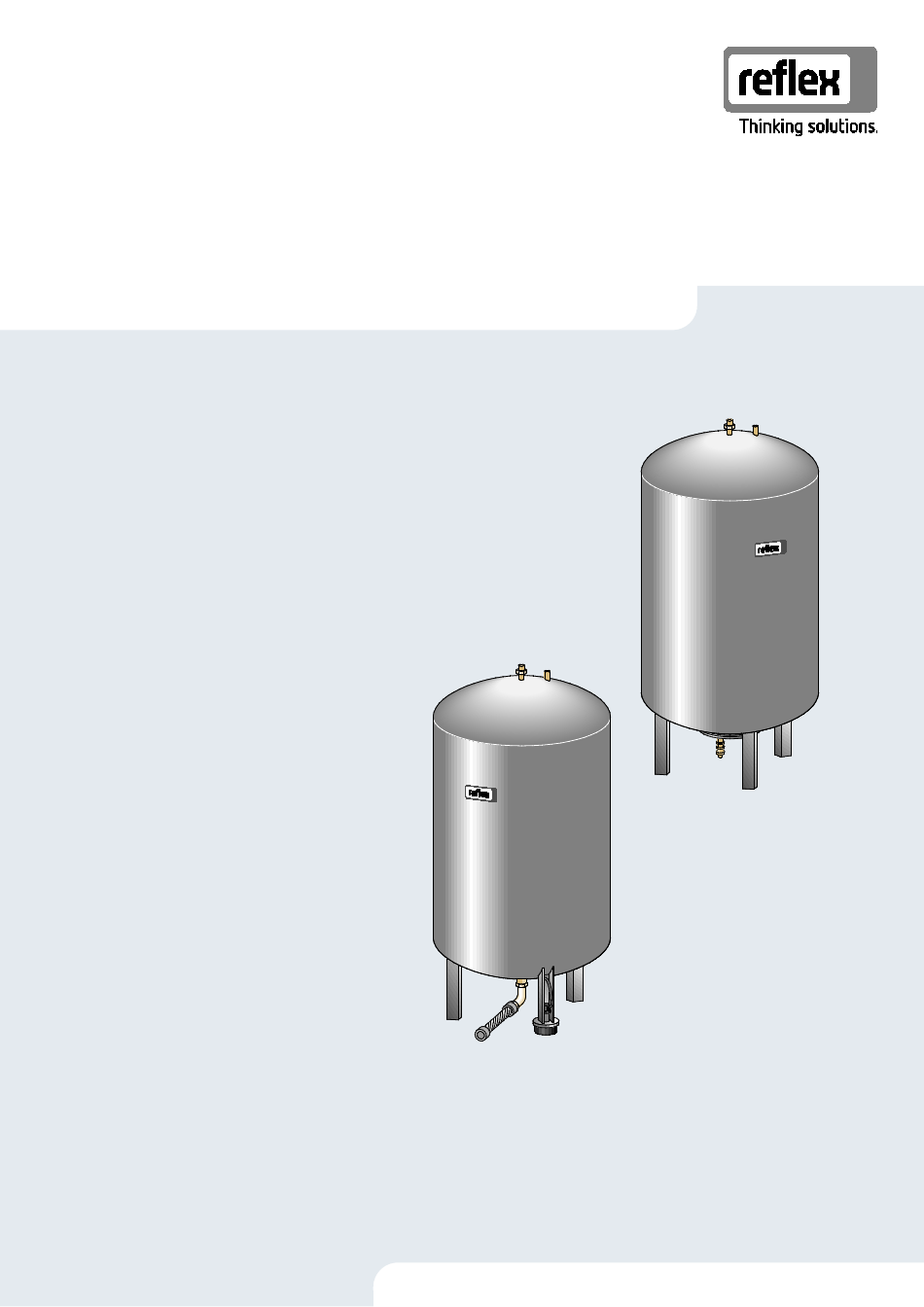

- Seite 1 2014-04-07 Gefäße für Reflexomat Montageanleitung...
-
Seite 3: Inhaltsverzeichnis
Montage ......................................6 Montagevoraussetzungen .................................. 7 Vorbereitungen ..................................... 7 Durchführung ......................................8 3.3.1 Positionierung ..................................8 3.3.2 Aufstellung der Gefäße ..............................9 3.3.3 Hydraulischer Anschluss ..............................10 Anhang ......................................11 Reflex-Werkskundendienst ................................11 Gefäße für Reflexomate — 2014-04-07 Deutsch — 3... -
Seite 4: Hinweise Für Die Montageanleitung
Hinweise für die Montageanleitung Hinweise für die Montageanleitung In dieser Anleitung wird die Montage des Grundgefäßes und der optionalen Folgegefäße vom Reflexomat beschrieben. Der Einsatz der Gefäße erfolgt ausschließlich in Kombination mit dem Reflexomat. Die Gefäße sind mit folgenden Reflexomaten kombinierbar: •... - Seite 5 Technische Daten Typ 10 bar 1000 1500 2000 Durchmesser Ø „D“ (mm) 1000 1200 1200 Höhe „H“ (mm) 1340 1600 2185 2065 2055 2515 Höhe „h“ (mm) Höhe „h1“ (mm) Gewicht (kg) Anschluss in Zoll DN40 DN40 DN50 DN65 DN65 DN65 Typ 10 bar 3000...
-
Seite 6: Montage
Montage Montage Vorsicht – Verletzungsgefahr! • An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt. – Stellen Sie eine fachgerechte Montage, Demontage oder Wartungsarbeit sicher. –... -
Seite 7: Montagevoraussetzungen
Montage Montagevoraussetzungen Die Gefäße werden vor der Auslieferung sorgfältig geprüft und verpackt. Beschädigungen während des Transportes können nicht ausgeschlossen werden. Gehen Sie wie folgt vor: Prüfen Sie nach dem Wareneingang die Lieferung: • Auf Vollständigkeit. • Auf mögliche Beschädigungen durch den Transport. Dokumentieren Sie die Beschädigungen. -
Seite 8: Durchführung
Montage Durchführung Achtung! – Schäden durch unsachgemäße Montage Vermeiden Sie zusätzliche mechanische Belastungen der Gefäße durch Anschlüsse von der Steuereinheit. • Stellen Sie eine spannungsfreie Montage der Anschlüsse zur Steuereinheit sicher. Führen Sie für die Montage die folgenden Arbeiten durch: •... -
Seite 9: Aufstellung Der Gefäße
Montage 3.3.2 Aufstellung der Gefäße Beachten Sie die folgenden Hinweise bei der Aufstellung des Grundgefäßes und der Folgegefäße: • Alle Flanschöffnungen der Gefäße sind Besichtigungs- und Wartungsöffnungen. – Stellen Sie die Gefäße mit einem ausreichenden Seiten- und Deckenabstand auf. • Stellen Sie die Gefäße auf einer festen Ebene auf. -
Seite 10: Hydraulischer Anschluss
Hinweis! Details zur Schaltung der Reflexomaten oder von Vorschaltgefäßen, sowie die Dimensionen der Ausdehnungsleitungen sind den Planungsunterlagen zu entnehmen. Weitere Hinweise finden Sie in der Reflex Planungsrichtlinie. Hinweis! Die Anschlussvariante zur jeweiligen Anlage finden Sie in der Betriebsanleitung. Die Betriebsanleitung wird mit der Steuereinheit geliefert. -
Seite 11: Anhang
Zentraler Werkskundendienst Zentrale Telefonnummer: +49 (0)2382 7069 - 0 Werkskundendienst Telefonnummer: +49 (0)2382 7069 - 9505 Fax: +49 (0)2382 7069 - 523 E-Mail: service@reflex.de Technische Hotline Für Fragen zu unseren Produkten Telefonnummer: +49 (0)2382 7069-9546 Montag bis Freitag von 8:00 Uhr bis 16:30 Uhr Gefäße für Reflexomate —... - Seite 14 Reflex Winkelmann GmbH Gersteinstraße 19 59227 Ahlen, Germany Telefon: +49 (0)2382 7069-0 Telefax: +49 (0)2382 7069-588 www.reflex.de...
