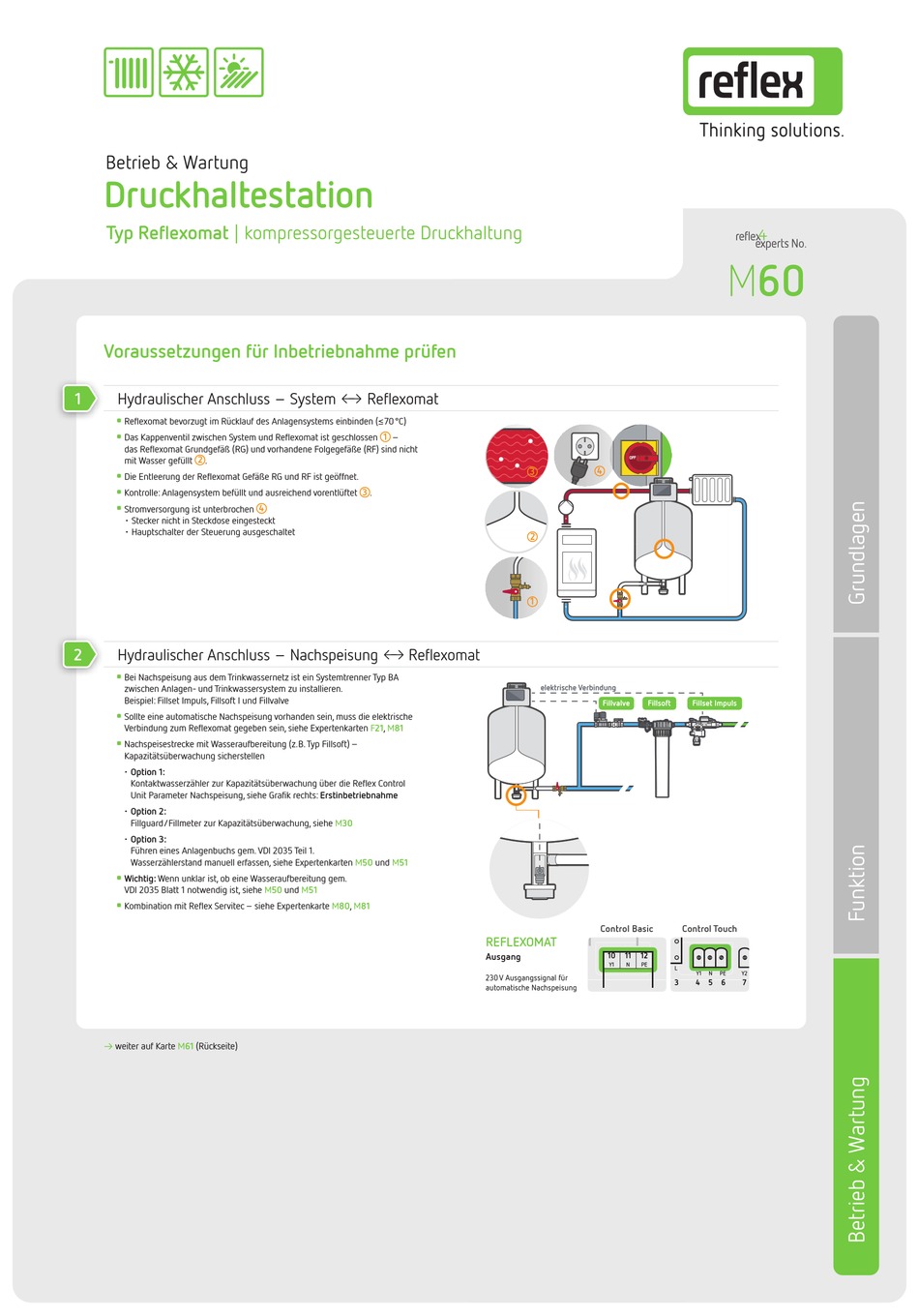

Reflex Reflexomat M60 Betrieb & Wartung

Betrieb & Wartung
Druckhaltestation
Typ Reflexomat | kompressorgesteuerte Druckhaltung
Voraussetzungen für Inbetriebnahme prüfen
1
Hydraulischer Anschluss – System
Reflexomat bevorzugt im Rücklauf des Anlagensystems einbinden (≤ 70 °C)
Z
Das Kappenventil zwischen System und Reflexomat ist geschlossen
Z
das Reflexomat Grundgefäß (RG) und vorhan dene Folgegefäße (RF) sind nicht
2
mit Wasser gefüllt .
Die Entleerung der Reflexomat Gefäße RG und RF ist geöffnet.
Z
Kontrolle: Anlagensystem befüllt und ausreichend vorentlüftet
Z
Stromversorgung ist unterbrochen
Z
• Stecker nicht in Steckdose eingesteckt
• Hauptschalter der Steuerung ausgeschaltet
2
Hydraulischer Anschluss – Nachspeisung
Bei Nachspeisung aus dem Trinkwassernetz ist ein Systemtrenner Typ BA
Z
zwischen Anlagen- und Trinkwassersystem zu installieren.
Beispiel: Fillset Impuls, Fillsoft I und Fillvalve
Sollte eine automatische Nachspeisung vorhanden sein, muss die elektrische
Z
Verbindung zum Reflexomat gegeben sein, siehe Expertenkarten F21,
Nachspeisestrecke mit Wasseraufbereitung (z. B. Typ Fillsoft) –
Z
Kapazitätsüberwachung sicherstellen
• Option 1:
Kontaktwasserzähler zur Kapazitätsüberwachung über die Reflex Control
Unit Parameter Nachspeisung, siehe Grafik rechts: Erstinbetriebnahme
• Option 2:
Fillguard/Fillmeter zur Kapazitätsüberwachung, siehe
• Option 3:
Führen eines Anlagenbuchs gem. VDI 2035 Teil 1.
Wasserzählerstand manuell erfassen, siehe Expertenkarten
Wichtig: Wenn unklar ist, ob eine Wasseraufbereitung gem.
Z
VDI 2035 Blatt 1 notwendig ist, siehe
Kombination mit Reflex Servitec – siehe Expertenkarte M80,
Z
▻ weiter auf Karte M61 (Rückseite)
Reflexomat
← →
1
–
3
.
4
Reflexomat
← →
M81
M30
M50 und M51
M50 und M51
M81
OFF
4
3
2
1
elektrische Verbindung
Fillvalve Fillsoft
Control Basic
REFLEXOMAT
Control Basic
Ausgang 10 11 12
10
27
Y1 N PE
Y1 GND
Y1
230 V Ausgangssignal für
automatische Nachspeisung
M60
Fillset Impuls
Control Touch
Control Touch
N L
Y1 N PE Y2 N PE
3 4 5 6 7
