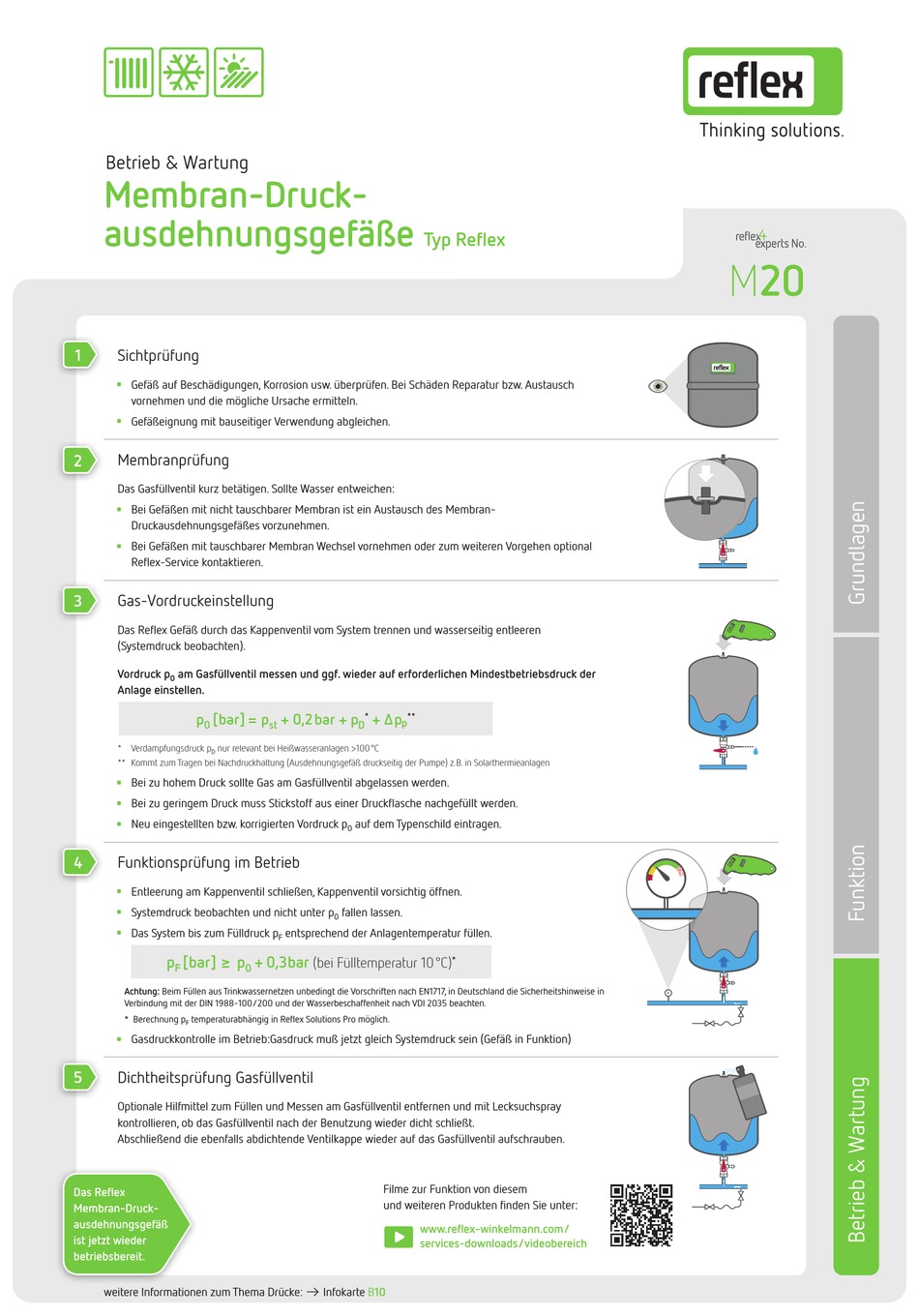

Reflex M20 Betrieb & Wartung

Betrieb & Wartung

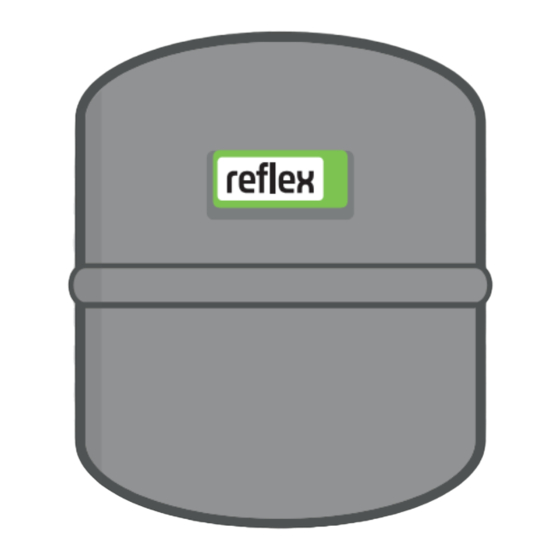

Membran-Druck -
ausdehnungsgefäße
1
Sichtprüfung
Gefäß auf Beschädigungen, Korrosion usw. überprüfen. Bei Schäden Reparatur bzw. Austausch
Z
vornehmen und die mögliche Ursache ermitteln.
Gefäßeignung mit bauseitiger Verwendung abgleichen.
Z
2 Membranprüfung
Das Gasfüllventil kurz betätigen. Sollte Wasser entweichen:
Bei Gefäßen mit nicht tauschbarer Membran ist ein Austausch des Membran-
Z
Druckausdehnungsgefäßes vorzunehmen.
Bei Gefäßen mit tauschbarer Membran Wechsel vornehmen oder zum weiteren Vorgehen optional
Z
Reflex-Service kontaktieren.
3
Gas-Vordruckeinstellung
Das Reflex Gefäß durch das Kappenventil vom System trennen und wasserseitig entleeren
(Systemdruck beobachten).
Vordruck p am Gasfüllventil messen und ggf. wieder auf erforderlichen Mindestbetriebsdruck der
0
Anlage einstellen.
p [bar] = p
0 0
* Verdampfungsdruck p nur relevant bei Heißwasseranlagen >100 °C
D
** Kommt zum Tragen bei Nachdruckhaltung (Ausdehnungsgefäß druckseitig der Pumpe) z. B. in Solarthermieanlagen
Bei zu hohem Druck sollte Gas am Gasfüllventil abgelassen werden.
Z
Bei zu geringem Druck muss Stickstoff aus einer Druckflasche nachgefüllt werden.
Z
Neu eingestellten bzw. korrigierten Vordruck p
Z
4
Funktionsprüfung im Betrieb
Entleerung am Kappenventil schließen, Kappenventil vorsichtig öffnen.
Z
Systemdruck beobachten und nicht unter p
Z
Das System bis zum Fülldruck p
Z
p [bar] ≥ p
F F 0 0
Achtung: Beim Füllen aus Trinkwasser netzen unbedingt die Vorschriften nach EN1717, in Deutschland die Sicherheits hinweise in
Verbindung mit der DIN 1988-100/200 und der Wasserbeschaffenheit nach VDI 2035 beachten.
* Berechnung p temperaturabhängig in Reflex Solutions Pro möglich.
F
Gasdruckkontrolle im Betrieb:Gasdruck muß jetzt gleich Systemdruck sein (Gefäß in Funktion)
Z
5
Dichtheitsprüfung Gasfüllventil
Optionale Hilfmittel zum Füllen und Messen am Gasfüllventil entfernen und mit Lecksuchspray
kontrollieren, ob das Gasfüllventil nach der Benutzung wieder dicht schließt.
Abschließend die ebenfalls abdichtende Ventilkappe wieder auf das Gasfüllventil aufschrauben.
Das Reflex
Membran-Druck-
ausdehnungsgefäß
ist jetzt wieder
betriebsbereit.
weitere Informationen zum Thema Drücke: A Infokarte
Typ Reflex
+ 0,2 bar + p + ∆p
* **
p p
st D D
auf dem Typenschild eintragen.
0
fallen lassen.
0
entsprechend der Anlagentemperatur füllen.
F
+ 0,3 bar
(bei Fülltemperatur 10 °C)
Filme zur Funktion von diesem
und weiteren Produkten finden Sie unter:
www.reflex-winkelmann.com/
services-downloads/videobereich
B10
*
M20
