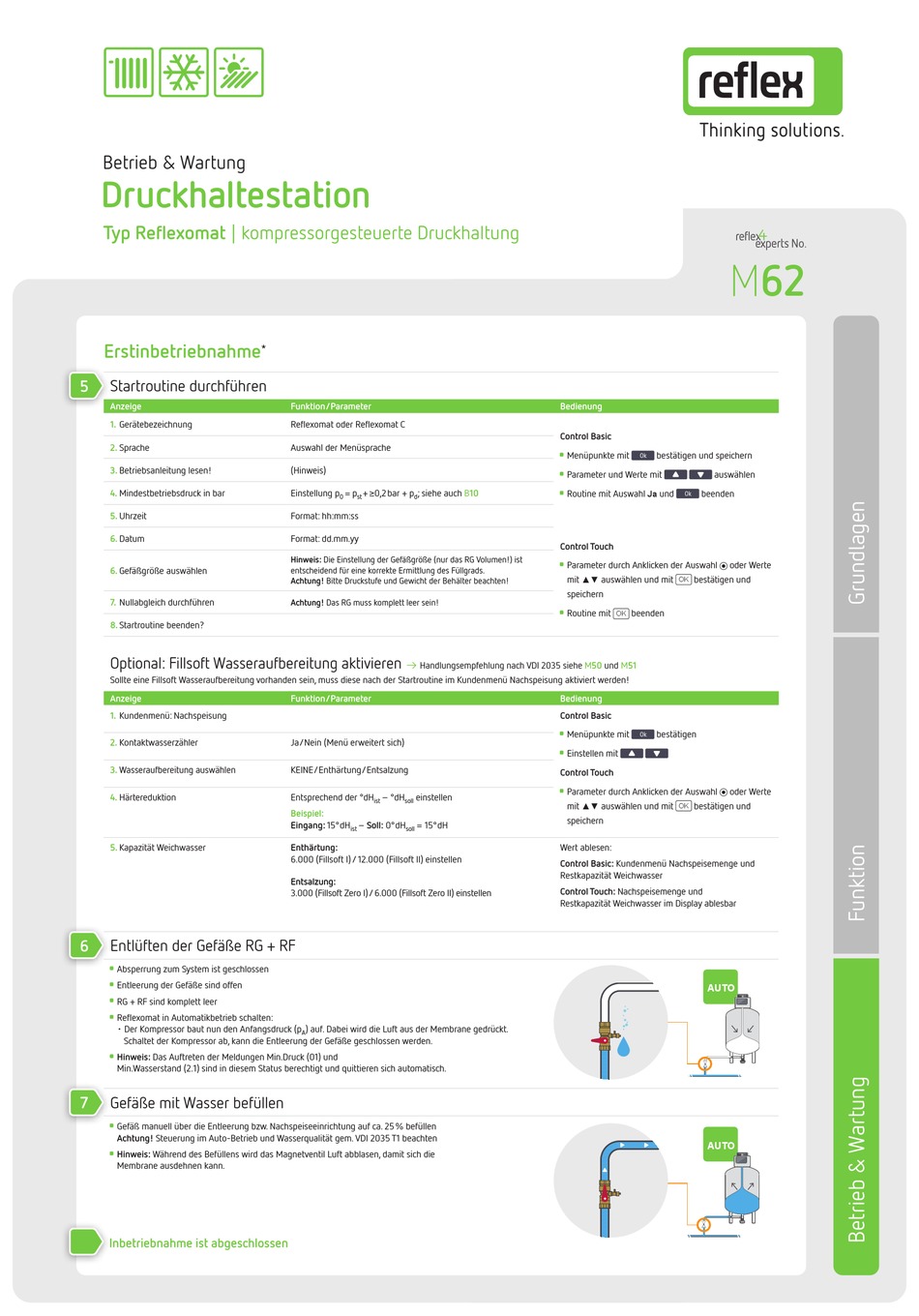

Reflex Reflexomat M62 Betrieb & Wartung

Betrieb & Wartung
Druckhaltestation
Typ Reflexomat | kompressorgesteuerte Druckhaltung
Erstinbetriebnahme
5
Startroutine durchführen
Anzeige
1. Gerätebezeichnung
2. Sprache
3. Betriebsanleitung lesen!
4.
Mindestbetriebsdruck in bar
5. Uhrzeit
6.
Datum
6.
Gefäßgröße auswählen
7. Nullabgleich durchführen
8. Startroutine beenden?
Optional: Fillsoft Wasseraufbereitung aktivieren
Sollte eine Fillsoft Wasseraufbereitung vorhanden sein, muss diese nach der Startroutine im Kundenmenü Nachspeisung aktiviert werden!
Anzeige
1. Kundenmenü: Nachspeisung
2. Kontaktwasserzähler
3.
Wasseraufbereitung auswählen
4. Härtereduktion
5. Kapazität Weichwasser
6
Entlüften der Gefäße RG + RF
Absperrung zum System ist geschlossen
Z
Entleerung der Gefäße sind offen
Z
RG + RF sind komplett leer
Z
Reflexomat in Automatikbetrieb schalten:
Z
• Der Kompressor baut nun den Anfangsdruck (p
Schaltet der Kompressor ab, kann die Entleerung der Gefäße geschlossen werden.
Hinweis: Das Auftreten der Meldungen Min.Druck (01) und
Z
Min.Wasserstand (2.1) sind in diesem Status berechtigt und quittieren sich automatisch.
7
Gefäße mit Wasser befüllen
Gefäß manuell über die Entleerung bzw. Nachspeiseeinrichtung auf ca. 25 % befüllen
Z
Achtung! Steuerung im Auto-Betrieb und Wasserqualität gem. VDI 2035 T1 beachten
Hinweis: Während des Befüllens wird das Magnetventil Luft abblasen, damit sich die
Z
Membrane ausdehnen kann.
Inbetriebnahme ist abgeschlossen
*
Funktion/Parameter
Reflexomat oder Reflexomat C
Auswahl der Menüsprache
(Hinweis)
Einstellung p = p + ≥0,2 bar + p ; siehe auch
0 st d
Format: hh:mm:ss
Format: dd.mm.yy
Hinweis: Die Einstellung der Gefäßgröße (nur das RG Volumen!) ist
entscheidend für eine korrekte Ermittlung des Füllgrads.
Achtung! Bitte Druckstufe und Gewicht der Behälter beachten!
Achtung! Das RG muss komplett leer sein!
→ Handlungsempfehlung nach VDI 2035 siehe
Funktion/Parameter
Ja/Nein (Menü erweitert sich)
KEINE/Enthärtung/Entsalzung
Entsprechend der °dH – °dH einstellen
ist soll
Beispiel:
Eingang: 15° dH – Soll: 0° dH
= 15° dH
ist soll
Enthärtung:
6.000 (Fillsoft I) / 12.000 (Fillsoft II) einstellen
Entsalzung:
3.000 (Fillsoft Zero I) / 6.000 (Fillsoft Zero II) einstellen
) auf. Dabei wird die Luft aus der Membrane gedrückt.
A
Bedienung
Control Basic
Menüpunkte mit
Z
Parameter und Werte mit
Z
B10 Routine mit Auswahl
Z
Control Touch
Parameter durch Anklicken der Auswahl
Z
mit ▲▼ auswählen und mit
speichern
Routine mit beenden
OK
Z
M50 und M51
Bedienung
Control Basic
Menüpunkte mit
Z
Einstellen mit
Z
Control Touch
Parameter durch Anklicken der Auswahl
Z
mit ▲▼ auswählen und mit
speichern
Wert ablesen:
Control Basic: Kundenmenü Nachspeisemenge und
Restkapazität Weichwasser
Control Touch: Nachspeisemenge und
Restkapazität Weichwasser im Display ablesbar
M62
bestätigen und speichern
auswählen
Ja und beenden
oder Werte
bestätigen und
OK
bestätigen
oder Werte
bestätigen und
OK
AUTO
AUTO
