9.8. Körperkurve
Erstellen einer Kurve
1. Klicken Sie auf Grenze und dann auf die Art von Grenze, die Sie erstellen wollen.
2. Geben Sie die erforderlichen Werte in das Dialogfeld ein und klicken Sie auf Erstellen.

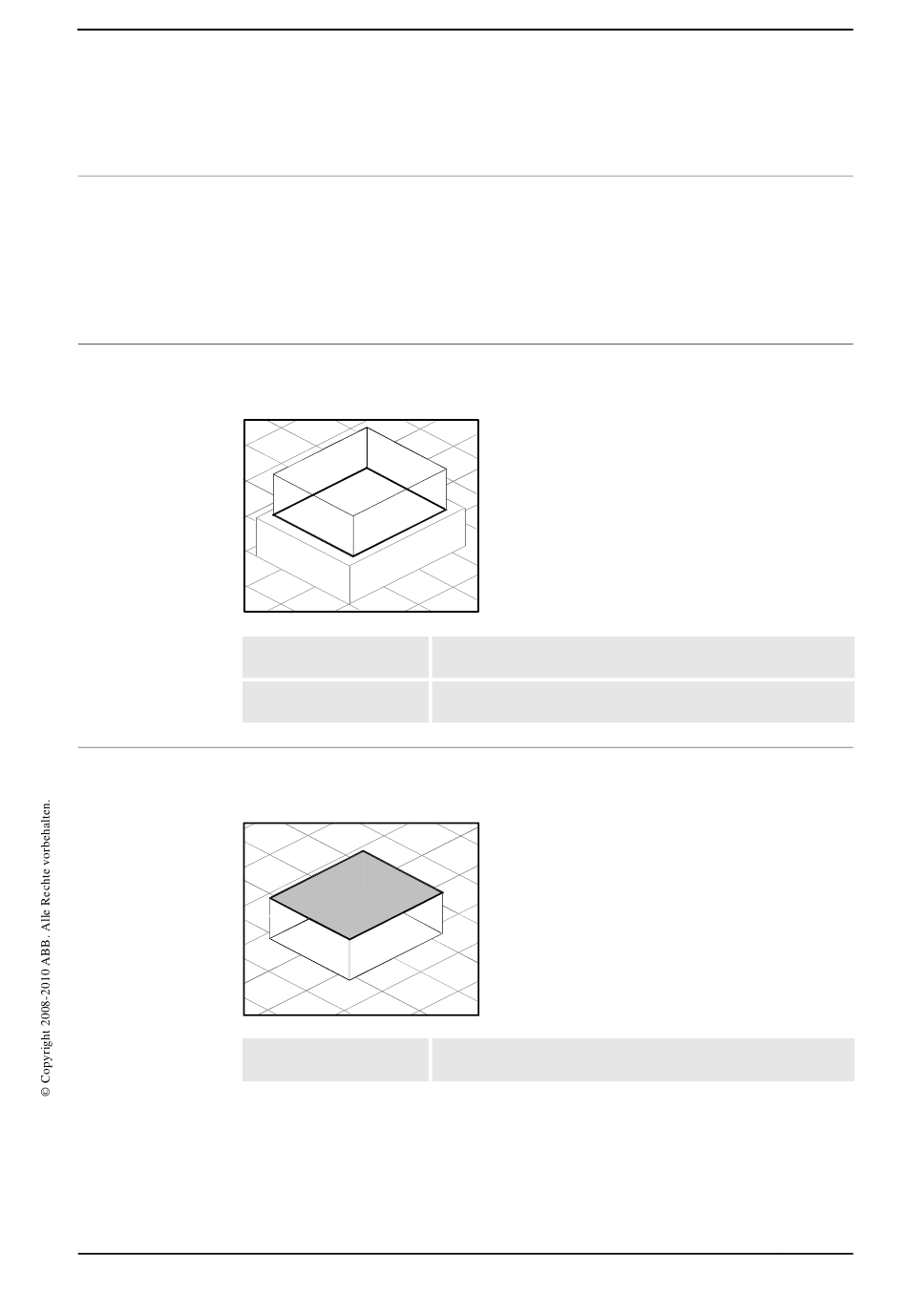

Das Dialogfeld „Grenze zwischen Körpern erstellen"
Damit der Befehl „Körperkurve zwischen Körpern erstellen" verwendet werden kann, muss
die Station mindestens zwei Objekte enthalten.
xx0500001524
Erster Körper
Zweiter Körper
Das Dialogfeld „Grenze um Oberfläche herum erstellen"
Damit der Befehl „Körperkurve um Oberfläche erstellen" verwendet werden kann, muss die
Station mindestens ein Objekt mit einer grafischen Repräsentation enthalten.
xx0500001523
Oberfläche wählen
3HAC032104-003 Revision: D
Daraufhin öffnet sich ein Dialogfeld.
Weitere Informationen über das spezifische Dialogfeld für die zu erstellende Grenze
finden Sie unten:
Klicken Sie in dieses Feld und wählen Sie dann im Grafikfenster
den ersten Körper aus.
Klicken Sie in dieses Feld und wählen Sie dann im Grafikfenster
den zweiten Körper aus.
Klicken Sie in dieses Feld und wählen Sie dann im Grafikfenster
eine Oberfläche aus.
9 Die Registerkarte „Modellierung"
Fortsetzung auf nächster Seite
