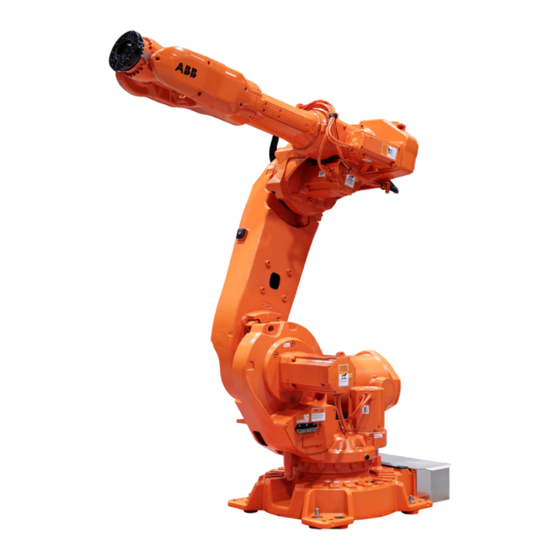

ABB IRB 6640 Produkthandbuch
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Robotik
  5. IRB 6640
  6. Produkthandbuch
ABB IRB 6640 Produkthandbuch

ABB IRB 6640 Produkthandbuch

Vorschau ausblenden Andere Handbücher für IRB 6640:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ROBOTICS
Produkthandbuch, Ersatzteile
IRB 6640

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB IRB 6640

Inhaltszusammenfassung für ABB IRB 6640

  • Seite 1 ROBOTICS Produkthandbuch, Ersatzteile IRB 6640...
  • Seite 2 Trace back information: Workspace R18-2 version a9 Checked in 2018-10-09 Skribenta version 5.3.008...
  • Seite 3 Produkthandbuch, Ersatzteile IRB 6640-180/2.55 IRB 6640-235/2.55 IRB 6640-205/2.75 IRB 6640-185/2.8 IRB 6640-130/3.2 IRB 6640ID-200/2.55 IRB 6640ID-170/2.75 IRC5 Dokumentnr: 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten. Spezifikationen können ohne vorherige Ankündigung geändert werden.
  • Seite 4 Informationen Sachmängelhaftung oder Gewährleistung für Verluste, Personen- oder Sachschäden, Verwendbarkeit für einen bestimmten Zweck oder Ähnliches. In keinem Fall kann ABB haftbar gemacht werden für Schäden oder Folgeschäden, die sich aus der Anwendung dieses Dokuments oder der darin beschriebenen Produkte ergeben.

  • Seite 5: Inhaltsverzeichnis

    13 Ersatzteile - SMB 14 Ersatzteile – Manipulator-Kabelbaum 15 Ersatzteile – andere Teile 16 Nachrüstset Foundry Plus-Abdichtung 17 Nachrüstset Foundry Prime-Abdichtung 18 Überdrucksystem Foundry Prime Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 6 Diese Seite wurde absichtlich leer gelassen...

  • Seite 7: Überblick Über Dieses Handbuch

    Wartungspersonal, • Reparaturpersonal. Voraussetzungen Instandhaltungs-/Reparatur-/Installationspersonal, das an einem ABB-Roboter arbeitet, muss: • von ABB geschult sein und die erforderlichen Kenntnisse über mechanische und elektrische Installations-/Reparatur-/Wartungsarbeiten besitzen. Referenzen Referenz Dokumentnummer Produkthandbuch - IRB 6640 Foundry Prime 3HAC040586-003 Produkthandbuch - IRB 6640...
  • Seite 8 Ersatzteilnummer für die Dichtung der Motor Achse 6 geändert. • Ersatzteilnummern für die Schildersätze, Ölschilder geändert. Diese Revision umfasst folgende Aktualisierungen: • Geringfügige Änderungen. Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 9 Neue Artikelnummern für "Nachrüstset Foundry Prime-Abdichtung". • Geringfügige Korrekturen. Diese Revision umfasst folgende Aktualisierungen: • Artikelnummern für SMB-Abdeckung ABB Orange und Graphit Weiß hinzugefügt. • Allgemeine Änderungen entsprechend BOL-Aktualisierung Veröffentlicht in Ausgabe R16.2. Die folgenden Überholungen wurden in dieser Aktualisierung vorgenommen: •...

  • Seite 10: Produktdokumentation

    Produktdokumentation Produktdokumentation Kategorien für Anwenderdokumentation von ABB Robotics Die Anwenderdokumentation von ABB Robotics ist in mehrere Kategorien unterteilt. Die Liste beruht auf der Informationsart in den Dokumenten, unabhängig davon, ob es sich um Standardprodukte oder optionale Produkte handelt. Sie finden alle Dokumente über das myABB-Unternehmensportal www.mypor-...
  • Seite 11 In den Bedienungsanleitungen wird die Handhabung der Produkte in der Praxis beschrieben. Diese Handbücher richten sich an die Personen, die direkten Bedienungskontakt mit dem Produkt haben, also Bediener der Produktionszelle, Programmierer und Wartungsmitarbeiter. Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 12 Diese Seite wurde absichtlich leer gelassen...

  • Seite 13: Umbauteile

    Tabellen sind entsprechend der Schutzart des Roboters unterteilt. Ausführlichere Informationen zu den Komponenten, die für den Umbau einer bestimmten Roboterversion zu einer anderen Version benötigt werden, finden Sie in der ABB Library oder Sie erhalten diese Informationen von ABB. Umbauteile – Standard und Foundry Plus Beschreibung...
  • Seite 14 Armverlängerungssatz, 450 mm 3HAC12311-50 Serielle Messsystemeinheit, 3HAC044168-001 RMU101 Serielle Messsystemeinheit, 3HAC031851-001 DSQC633A Manipulator-Kabelbaum, Achse 3HAC024385-001 Manipulator-Kabelbaum, Achse 3HAC024386-001 Manipulator-Kabelbaum, Achse 3HAC039428-001 Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 15 Getriebe, Achse 6 (Handgelenk Typ 1) 3HAC037635-003 Getriebe, Achse 6 (Handgelenk Typ 2) 3HAC044168-001 Serielle Messsystemeinheit, RMU101 3HAC031851-001 Serielle Messsystemeinheit, DSQC633A 3HAC029840-003 Manipulator-Kabelbaum, Achse 1-6 / Kabel Achse Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 16 Diese Seite wurde absichtlich leer gelassen...

  • Seite 17: Ersatzteile - Ausgleichseinheit

    Die Aufnahmevorrichtung ist für Version 1 und Version 2 der Ausgleichseinheit identisch. Die Position der Aufnahmevorrichtung wird in Abbildung Abbildung – Version 2 auf Seite 20 gezeigt. Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 18 2 Ersatzteile – Ausgleichseinheit Fortsetzung Abbildung – Version 1 xx0700000341 Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 19 Foundry Plus 3HAC026582-010 Aufnahmevorrichtung Standard Graphite Whi- Foundry Plus 3HAC026582-005 Aufnahmevorrichtung Foundry Prime Grey 3HAC026582-007 Aufnahmevorrichtung Clean Room White 3HAA2166-12 VK-Abdeckung Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 20 2 Ersatzteile – Ausgleichseinheit Fortsetzung Abbildung – Version 2 xx0800000253 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.

  • Seite 21: Ersatzteile - Unterarm

    235/ 210/ 205/ 185/ 130/ 200/ 170/ 2.55 2.55 2.55 2.75 2.55 2.75 (ID) (ID) 3HAC12991-1 Dämpfer Achse 2 3HAC14300-1 Kabelschutz Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 22 3 Ersatzteile - Unterarm Fortsetzung Abbildung – Ersatzteil Unterarm Design 1 (J1) und Design 2 (J2) xx0800000429 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.

  • Seite 23: Ersatzteile - Motoren

    Foundry Plus 3HAC057546-004 Standard Graphite White Foundry Plus 3HAC058883-002 Foundry Prime Grey 3HAC057546-005 Clean Room White Pos. Art.-Nr. Beschreibung 3HAC10122-15 Ritzel RV410F-270,176 Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 24 3HAC057547-003 Standard ABB Orange Foundry Plus 3HAC057547-004 Standard Graphite White Foundry Plus 3HAC058885-002 Foundry Prime Grey 3HAC057547-005 Clean Room White Motoren Achse 5 IRB 6640 (ohne Ritzel) Pos. Ersatzteilnummer Schutzart 180/ 235/ 210/ 205/ 185/ 130/ 200/ 170/ 2.55 2.55 2.55...
  • Seite 25 Dichtung, Abde- ckung Motor Achse 6 3HAC7941-28 Ausgleichsschei- bensatz Motor Achse 5 3HAC033489-001 Dichtung für Moto- rabdeckung Ach- se 6 Clean Room Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 26 2.75 2.55 2.75 (ID) (ID) 3HAC026607-003 Motor Achse 6 ABB Orange Abdeckung mit Dichtung 3HAC026607-006 Motor Achse 6 Graphite White Abdeckung mit Dichtung Abbildung xx0700000383 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.

  • Seite 27: Ersatzteile - Handgelenkeinheit

    235/ 210/ 205/ 185/ 130/ 200/ 170/ 2.55 2.55 2.55 2.75 2.55 2.75 (ID) (ID) 3HAC024793-001 Standard ABB Orange Foundry Plus Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 28 Grey Kabelabdeckung 3HAC035975-001 Standard ABB Orange Stützwelle mit Lager Foundry Plus 3HAC026318-001 Clean Room White Stützwelle mit Lager Dämpfer Achse 5 Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 29 (Kal. Achse 6) H.12 3HAC043225-001 Foundry Plus Dichtung für Gehäuseabde- ckung am Handgelenk 3HAC050691-001 Foundry Prime Dichtung für Gehäuseabde- ckung am Handgelenk Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 30 5 Ersatzteile – Handgelenkeinheit Fortsetzung Abbildung Handgelenk H.11 H.10 H.12 xx0800000397 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.

  • Seite 31: Ersatzteile - Achse 6 Komplett

    Graphite White Foundry Plus 3HAC025151-001 Standard ABB Orange Isoliert Foundry Plus 3HAC034863-005 Foundry Prime Grey (Komplettes Handge- lenk) 3HAC030281-005 Clean Room White (Komplettes Handge- lenk) Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 32 Diese Seite wurde absichtlich leer gelassen...

  • Seite 33: Ersatzteile - Drehscheibe

    Foundry Plus 3HAC037848-001 Foundry Prime Clean Room 3HAC035285-005 Standard Prozesshandgelenk Foundry Plus 3HAB3409-65 M12x30, 12.9 (12 Stück) 3HAB3772-61 O-Ring, 13,1x1,6 (12 Stück) 3HAB3772-64 O-Ring 150x2 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 34 Diese Seite wurde absichtlich leer gelassen...

  • Seite 35: Ersatzteile - Getriebe

    ABB Orange RV550E-242.73 Foundry Plus 3HAC024316-008 Standard Graphite White RV550E-242.73 Foundry Plus 3HAC024316-004 Foundry Prime Grey RV550E-242.73 3HAC024316-006 Clean Room White RV550E-242.73 Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 36 185/ 130/ 200/ 170/ 2.55 2.55 2.55 2.75 2.55 2.75 (ID) (ID) 3HAC037835-001 Standard RV40E-81 Foundry Plus 3HAC037835-002 Clean Room RV40E-81 Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 37 M8x40, Gleitmo 12.9 Handgelenk Typ 2 (18 Stück) 3HAA1001-172 Unterlegscheibe, 8,4x13x1,5 Handgelenk Typ 2 (18 Stück) 3HAB3772-64 O-Ring, 150,0x2,0 Handgelenk Typ 2 Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 38 205/ 185/ 130/ 200/ 170/ 2.55 2.55 2.55 2.75 2.55 2.75 (ID) (ID) 3HAB3772-61 O-Ring, 13,1x1,6 Handgelenk Typ 2 (12 Stück) Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 39 8 Ersatzteile – Getriebe Fortsetzung Illustration Getriebe xx0800000442 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 40 Diese Seite wurde absichtlich leer gelassen...

  • Seite 41: Ersatzteile - Armgehäuse

    Clean Room Hinweis Zum Montieren der Manschette ist das Installationswerkzeug 3HAC035563-001 erforderlich, das nicht im Reparatursatz enthalten ist. 3HAC037677-001 Rolleneinheit Achse 4 Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 42 9 Ersatzteile – Armgehäuse Fortsetzung Abbildung Armgehäuse xx1200000203 Manschette auf Hohlwelle In der Abbildung wird gezeigt, wo die Manschette am Oberarmgehäuse sichtbar ist. xx1200000500 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.

  • Seite 43: Ersatzteile - Achse

    ABB Orange 3HAC050459-006 Standard Graphite White 3HAC050459-010 Standard ABB Orange 3HAC050459-011 Standard Graphite White 3HAC050459-007 Foundry Prime Grey 3HAC050459-008 Clean Room White 3HAC050459-009 Clean Room White Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 44 Diese Seite wurde absichtlich leer gelassen...

  • Seite 45: Ersatzteile - Oberarm

    Oberarmrohr Dichtung für Kabelabde- 3HAC050692-001 Foundry Prime ckung am Oberarmrohr Dichtung für kleine Abde- 3HAC050695-001 Foundry Prime ckung am Oberarmrohr Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 46 Torx-Flachkopfschraube M6x16 (3 St.) Abdeckung Dichtung Dichtungsleiste Metallband (3 St.) Kabelschutz (Leder) Unterlegscheiben (3 Stück) Abdeckungseinsatz Klebeflüssigkeit Loctite 243 Montageanweisungen, Foundry Dichtungen xx1500001711 Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 47 Der Werkzeugsatz umfasst: Torx-Flachkopfschraube M6x16 (3 St.) Abdeckung Dichtung Dichtungsleiste Kabelbinder (3 Stück) Kabelschutz (Gummi) Unterlegscheiben (3 Stück) Abdeckungseinsatz Klebeflüssigkeit Loctite 243 Montageanweisungen, Foundry Dichtungen xx1500001711 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 48 Diese Seite wurde absichtlich leer gelassen...

  • Seite 49: Ersatzteile - Oberarmverlängerungen

    210/ 205/ 185/ 130/ 200/ 170/ 2.55 2.55 2.55 2.75 2.55 2.75 (ID) (ID) 3HAB7700-69 Innensechskantschraube M12x50, 12.9 Gleitmo (12 Stück) Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 50 200/ 170/ 2.55 2.55 2.55 2.75 2.55 2.75 (ID) (ID) 3HAA1001-134 Unterlegscheibe 13x19x1.5 9ABA107-56 Parallelstift 9ADA618-56 Torx-Flachkopfschraube M6x16, 8.8-A2F (6 Stück) Abbildung – Armverlängerungen xx1000000259 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.

  • Seite 51: Ersatzteile - Smb

    Abdeckung SMB Standard Graphite White 3HAC026688- Standard ABB Orange 3HAC055402- Foundry Prime Grey 3HAC15619-1 Kabel FB7-SMB 1.7 3HAC026331- 2BU Tastenschutzplatte 3HAC020105- Batteriehalter Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 52 Wird für die Installation der Batterieeinheit 3HAC044075-001 benö- tigt. Illustration Ersatzteil - SMB 521 519 xx0800000443 Obige Abbildung zeigt den Batteriesatz 3HAC16831-1. Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 53 13 Ersatzteile - SMB Fortsetzung xx1300000309 Obige Abbildung zeigt die Batterieeinheit 3HAC044075-001. Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 54 Diese Seite wurde absichtlich leer gelassen...

  • Seite 55: Ersatzteile - Manipulator-Kabelbaum

    2.55 2.55 2.55 2.75 2.55 2.75 (ID) (ID) 3HAC11774-3 Adapter, vollständig Standard Foundry Plus Foundry Prime 3HAC11774-3 Adapter, vollständig Clean Room Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 56 Abdeckung Clean Room 3HAC025081-001 Sockelabdeckung Standard Clean Room 3HAC033315-001 Sockelabdeckung FP Foundry Plus Foundry Prime 3HAC13960-1 Steckverbinderhalterung Achse 3 Clean Room Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 57 14 Ersatzteile – Manipulator-Kabelbaum Fortsetzung Illustration Ersatzteil Manipulator-Kabelbaum xx0800000444 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 58 Diese Seite wurde absichtlich leer gelassen...

  • Seite 59: Ersatzteile - Andere Teile

    Ausbesserungslack Clean Room, White Aufkleber und Kennschilder Art.-Nr. Beschreibung 3HAC038642-001 Aufkleber- und Kennschildsatz 3HAC032741-001 Schildersatz, Ölschilder (IRB6640) Optionen Ersatzteilnummer Beschreibung 3HAC12937-9 Grundplatte 3HAC028196-001 UL-Signallampe 3HAC037677-001 Rolleneinheit Achse 4 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 60 Diese Seite wurde absichtlich leer gelassen...

  • Seite 61: Nachrüstset Foundry Plus-Abdichtung

    Mit Armverlängerung, 450 mm Anz. Art.-Nr. Beschreibung Abmessung 3HAC045972-003 Nachrüstset Foundry Plus-Abdichtung für Armverlängerung 450 mm Dichtung, Abdeckung für Handgelenkge- häuse Dichtung, Hohlwellen-Kabelabdeckung Fortsetzung auf nächster Seite Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 62 Abmessung Torx-Flachkopfschraube M6x16 Torx-Flachkopfschraube M6x20 Torx-Flachkopfschraube M6x30 Abdeckung Abdeckung, Halterung Dichtung, Hohlwellenabdeckung Dichtung, Kabelabdeckung für Armverlän- gerung, 450 mm Kabelabdeckung, 450 mm – Rostfrei Abdeckung Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.

  • Seite 63: Nachrüstset Foundry Prime-Abdichtung

    Dichtung, Hohlwellen-Kabelabdeckung Dichtung, Hohlwellenabdeckung Dichtung, Kabelabdeckung für Armverlän- gerung, 250 mm Dichtung Abdeckung Druckschalter O-Ring (Viton FKM) D:152,07 W:2,62 O-Ring (Viton FKM) D:107,62 W:2,62 Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
  • Seite 64 Diese Seite wurde absichtlich leer gelassen...

  • Seite 65: Überdrucksystem Foundry Prime

    18 Überdrucksystem Foundry Prime 18 Überdrucksystem Foundry Prime Materialsatz Anz. Art.-Nr. Beschreibung Hinweis 3HAC064142-003 Überdruckeinheit 3HAC026526-002 Druckluftschlauch 3HAC048793-001 Y-Stecker 3HAC048794-001 T-Stecker 3HAC048803-001 Schott-Stecker 3HAC048805-001 Ellenbogen-Anschlussstück 3HAC048807-001 Gerades Anschulssstück Produkthandbuch, Ersatzteile - IRB 6640 3HAC038330-003 Revision: N © Copyright 2010-2018 ABB. Alle Rechte vorbehalten.
