9.6. Fläche
Erstellen einer Fläche
1. Klicken Sie auf Oberfläche und dann auf die Art von Volumenkörper, den Sie erstellen
2. Geben Sie die erforderlichen Werte in das Dialogfeld ein und klicken Sie auf Erstellen.

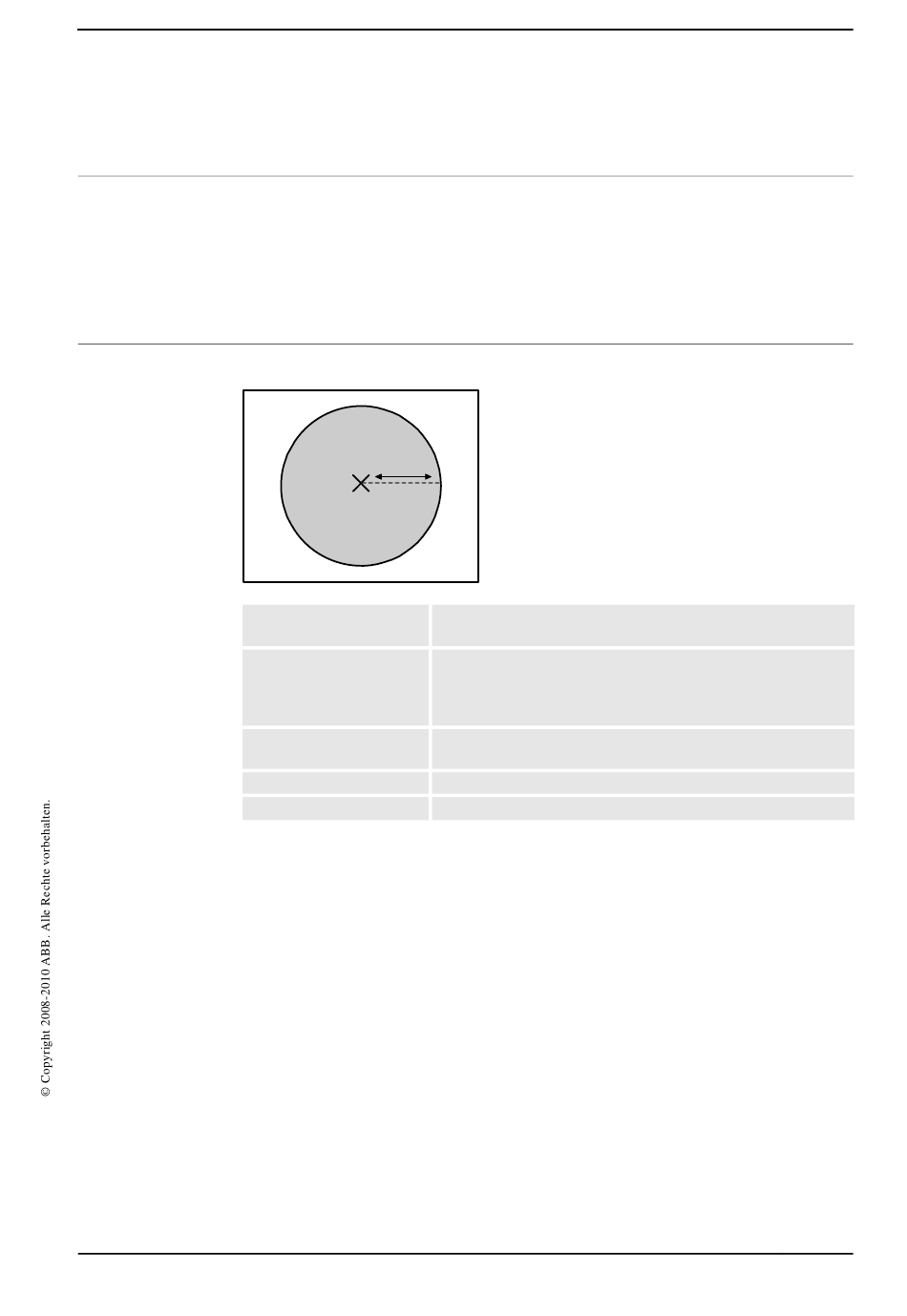

Das Dialogfeld „Oberflächenkreis erstellen"
xx0600002669
Referenz
Mittelpunkt (A)
Orientierung
Radius (B)
Durchmesser
3HAC032104-003 Revision: D
wollen. Daraufhin öffnet sich ein Dialogfeld.
Weitere Informationen über das spezifische Dialogfeld für die zu erstellende Kurve finden
Sie unten:
B
A
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Mittelpunkt im Grafikfenster, um die Werte in die Felder
für Mittelpunkt zu übertragen, oder geben Sie die Position ein.
Der Mittelpunkt ist der lokale Ursprung des Kreises.
Wenn das Objekt in Relation zum Referenz-Koordinatensystem
gedreht werden soll, geben Sie die Rotation an.
Geben Sie den Radius des Kreises an.
Geben Sie den Durchmesser des Kreises an.
9 Die Registerkarte „Modellierung"
Fortsetzung auf nächster Seite
9.6. Fläche
295
