Unterscheidung der Schütze
Netzschütz
Das Netzschütz verhindert beim Netzbetrieb den ungehinderten Stromfluss in
den Zwischenkreis. Es wird nach dem Softstart geschlossen.
Hauptschütz
Das Hauptschütz dient der optionalen Leistungstrennung beim Netzbetrieb. Es
wird nach Betriebsbereitschaft geschlossen.
(Insel-)Netzschütz
Das (Insel-)Netzschütz trennt das Inselnetz von Inselnetzversorger. Es wird bei
Freigabe des Inselnetzes nach Magnetisierung/Synchronisation geschlossen.
Fall 1: Hybridbetrieb mit Start im Netzbetrieb
● Start im Netzbetrieb, d. h. beim Start muss ein 3AC-Netz vorhanden sein
● Mit / ohne Trafo (Trafo muss nicht berücksichtigt werden)
● Zwischenkreisvorladung am Verbundnetz oder bereits vorhandenem Insel-
● Synchronisation mit dem Verbundnetz oder bereits vorhandenem Inselnetz
● Netzstromregelung am Verbundnetz oder bereits vorhandenem Inselnetz
● Dynamische Umschaltung auf Inselnetz mit Kennlinienbetrieb als alleinige

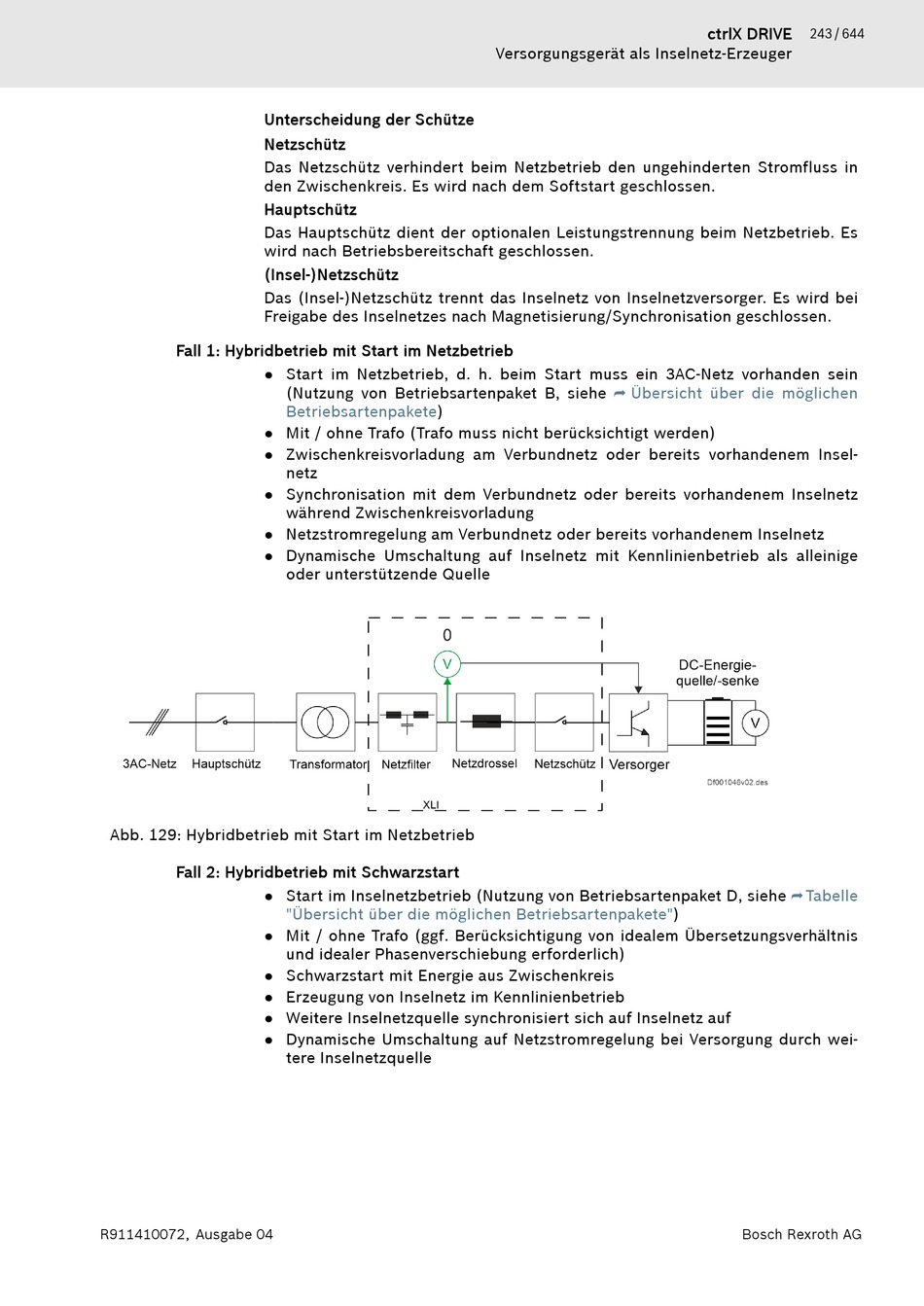

Abb. 129: Hybridbetrieb mit Start im Netzbetrieb
Fall 2: Hybridbetrieb mit Schwarzstart
● Start im Inselnetzbetrieb (Nutzung von Betriebsartenpaket D, siehe
● Mit / ohne Trafo (ggf. Berücksichtigung von idealem Übersetzungsverhältnis
● Schwarzstart mit Energie aus Zwischenkreis
● Erzeugung von Inselnetz im Kennlinienbetrieb
● Weitere Inselnetzquelle synchronisiert sich auf Inselnetz auf
● Dynamische Umschaltung auf Netzstromregelung bei Versorgung durch wei-
R911410072, Ausgabe 04
(Nutzung von Betriebsartenpaket B, siehe
Betriebsartenpakete)
netz
während Zwischenkreisvorladung
oder unterstützende Quelle
"Übersicht über die möglichen
und idealer Phasenverschiebung erforderlich)
tere Inselnetzquelle
Versorgungsgerät als Inselnetz-Erzeuger
⮫ Übersicht über die möglichen
Betriebsartenpakete")
