Schritt 3 (Gleichlaufregler): Achszuordnung

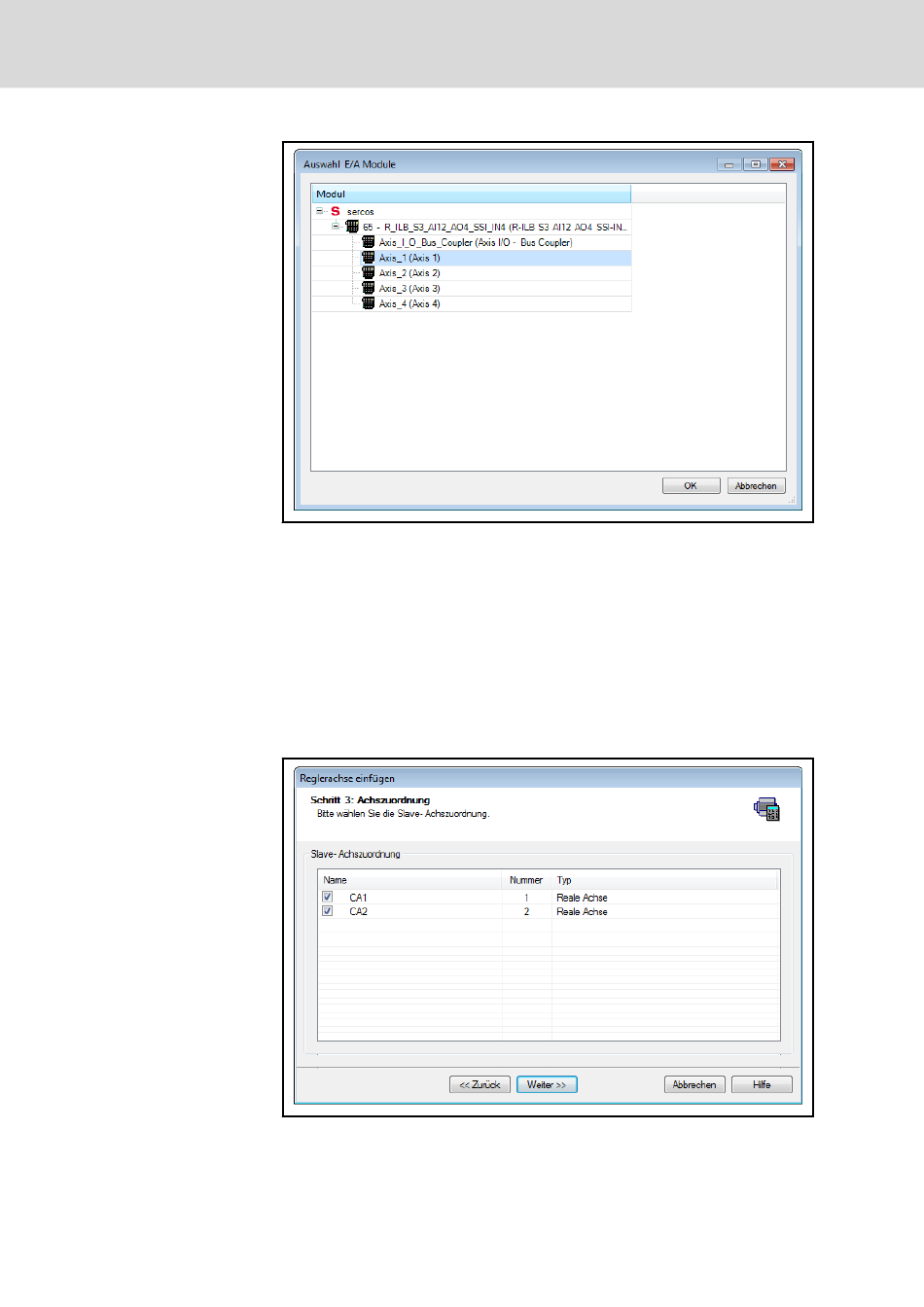

Abb. 6-22: Anlegen eines zentralen Reglers – Browser Sercos III Achsauswahl
Die Signalzuordnung erfolgt mit Hilfe des Sercos III Browsers. Hier muss das
passende Modul per Mausklick ausgewählt werden. In dieser Maske werden
je nach Auswahl alle angeschlossenen Sercos III Module oder nur ange‐
schlossene Sercos III IP20-Vierachsmodule angezeigt.
Es wird vorausgesetzt, dass die Schritte aus
Projekt-Explorer" auf Seite 264
typ "Hydraulischer Gleichlaufregler" ausgewählt wurde.
Im Schritt "Achszuordnung" werden die Slaveachsen der Gleichlaufachse
hinzugefügt.
